趣味拼图
DockPanel定义一个区域,在此区域中,可以使子元素通过描点的形式排列,这些对象位于 Children 属性中。 停靠面板类似于WinForm中控件的Dock属性。DockPanel会对每个子元素进行排序,并将根据指定的边进行停靠,多个停靠在同侧的元素则按顺序排 序。
在DockPanel中,指定停靠边的控件,会根据定义的顺序占领边角,所有控件绝不会交叠。 默认情况下,后添加的元素只能使用剩余空间,无论对DockPanel的最后一个子元素设置任何停靠值,该子元素都将始终填满剩余的空间。如果不 希望最后一个元素填充剩余区域,可以将DockPanel属性LastChildFill设置为false,还必须为最后一个子元素显式指定停靠方向。
使用场合:
DockPanel停靠容器,专门负责自适应窗口的布局。

Window:窗口
UserControl : 用户控件

<UserControl x:Class="DockPanel.DockPanel泊靠式面板"
             xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:local="clr-namespace:DockPanel"
             mc:Ignorable="d"
             d:DesignHeight="300" d:DesignWidth="630">

</UserControl>

定义设计高度为300,设计宽度为630
在这里插入图片描述

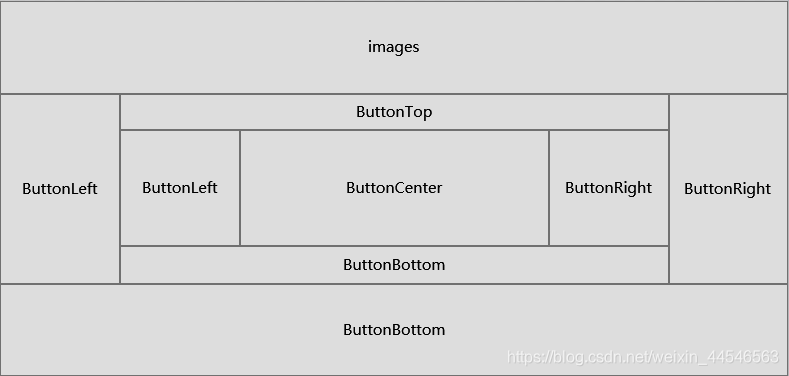

这是页面的布局,设置了上下左右DockPanel.Dock后接着又是一组上下左右:

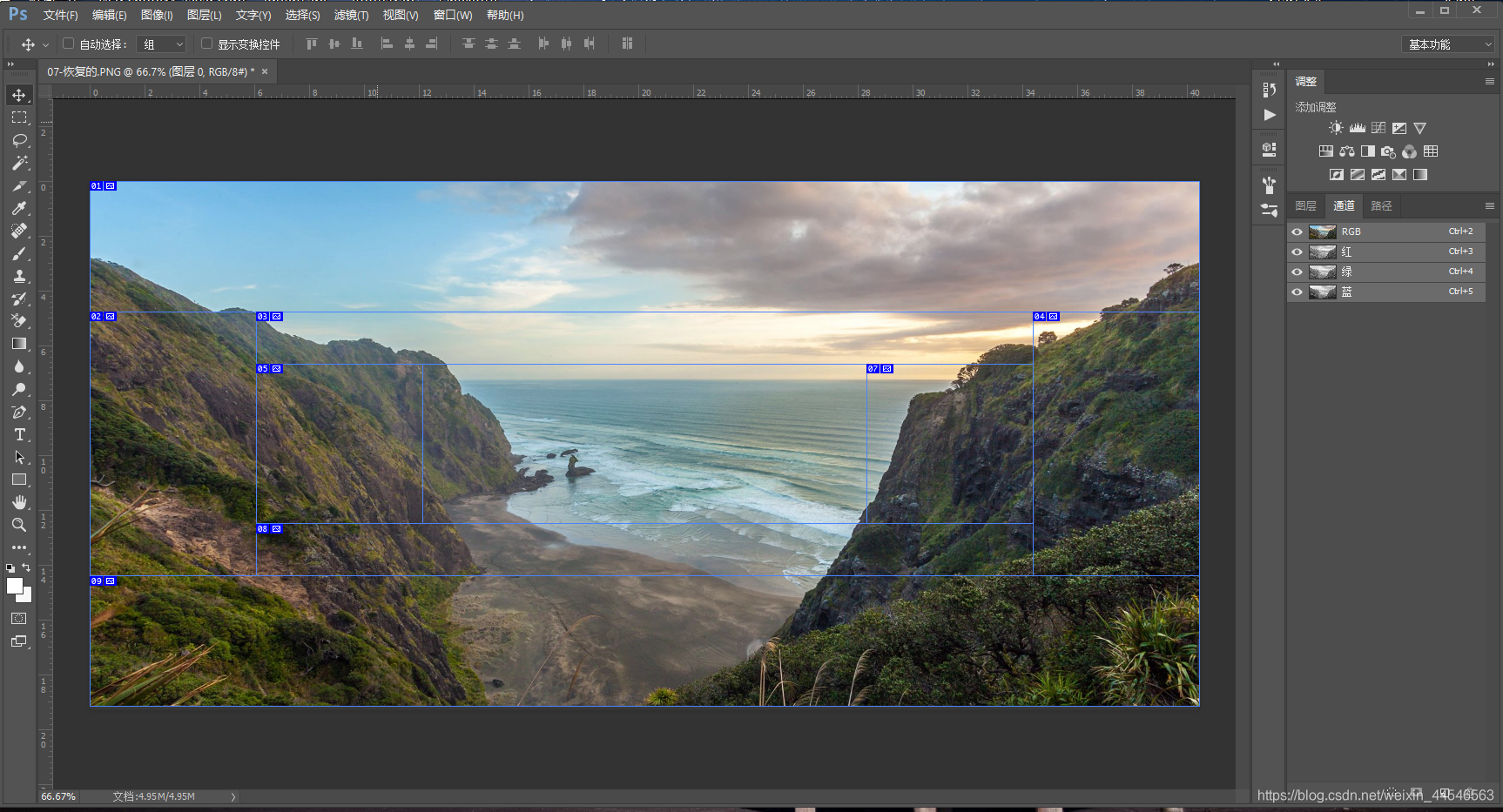

在这个布局里,将它按比例划分切割成九份,然后嵌套到布局中成了一个拼图:
高:19.18 除以5份 3.836

宽:40.45 除以5份 8.09

Height 从上到下的比例 1.25,0.5,1.5,0.5 ,1.25 各乘于3.836等于高度

With 从左到右的比例 0.75,0.75,2,0.75,0.75 各乘于8.09等于宽度
在这里插入图片描述

将切出来的图片按顺序拼接进视图:

代码如下:

<UserControl x:Class="DockPanel.DockPane
