AHB学习笔记

1.AHB概述

AHB总线是一种专为高性能同步传输设计的总线，层次高于APB总线，支持以下特性：

• 突发传输
• 拆分事务
• 主设备单时钟周期传输
• 单时钟沿操作
• 非三态实现
• 宽数据总线配置（64/128bit）

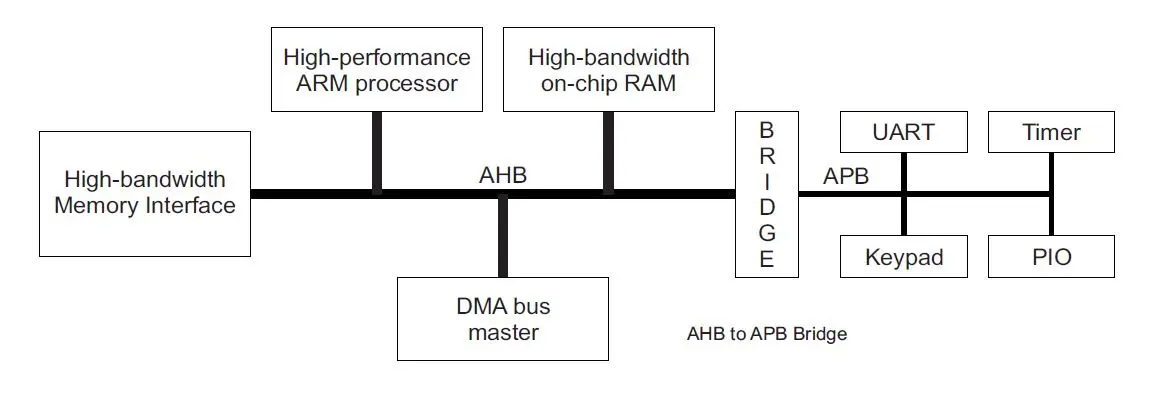

1.1.典型AHB系统

典型的AHB系统包括以下部分：

• 可支持高带宽传输的主干总线
• AHB主设备（如高性能CPU和DMA设备等）
• AHB从设备（存储器和APB桥等）

1.2.AHB互连

AHB的互连使用多路复用器策略，由以下几个部分组成：

• 主设备：发起通信，所有主设备将通行地址和数据发送到主设备多路复用器
• 从设备：回应通信，从主设备多路复用器获得通信地址和数据，将回应数据发送到从设备多路复用器
• 判决器：主设备多路复用器的控制器，控制哪一个主设备的通信数据可以被发送到从机
• 解码器：从设备多路复用器的控制器，控制哪一个从设备的通信数据可以被发送回主机

2.AHB信号

2.1.基本AHB信号

信号名	位宽	来源	描述
HCLK	1	系统时钟	传输系统的时钟
HRESETn	1	复位系统	传输系统复位信号，低有效
HADDR	32	主机	主机发送传输目标地址
HTRANS	2	主机	当前发生的传输类型
HWRITE	1	主机	读写信号：1-写操作；0-读操作
HSIZE	3	主机	传输位宽，标记一次传输的位宽
HBURST	3	主机	突发传输类型
HPROT	4	主机	协议类型，标记传输使用协议的额外信息
HWDATA	32	主机	发送数据，主机发送到从机的数据
HSELx	x	解码器	标记哪一个从机被选中，由地址解码产生
HRDATA	32
