PowerDesigner基础学习

开发工具与关键技术：VS
作者：黄金 燕
班级：18级（4）班
撰写时间：2019.5.12

学习之前先了解有几大模块的模型，概念模型简称为：CDM大写。
物理模型简称为：PDM大写。
对象模型简称为：OOM大写。
业务模型简称为：BPM大写。
模型有四大模块：一.概念模型
（CDM Conceptual Data Model ）
二.物理模型 （PDM
Physical Data Model）
物理模型最常用的三个是tabe（表），view（视图），reference（关系）
三.面向对象的模型 （OOM
Objcet Oriented Model）
四.业务模型 （BPM
Business Process Model）
模型的用法：概念：主要用来描述表于表之间的关系（一对多，或者多对多）
例如：权限表就是多对多的关系
物理：数据库表的建立
业务：用来构建业务流程图
面向对象：描述业务和操作员之间的管理
知识点：
（1） Name: 实体名字一般为中文如论坛用户
（2） Code：实体代号，一般用英文如XXXUser
（3） Comment:注释对此实体详细说明
（4） Code：属性代号一般用英文UID DataType

（5） Domian 域表示属性取值范围如可以创建10个字符的地址域
（6） M：Mandatory 强制属性，表示该属性必填。不能空
（7） P:Primary Identifer 是否是主标识符，表示实体店唯一标识符
（8） D：Displayed 显示出来，默认全部勾

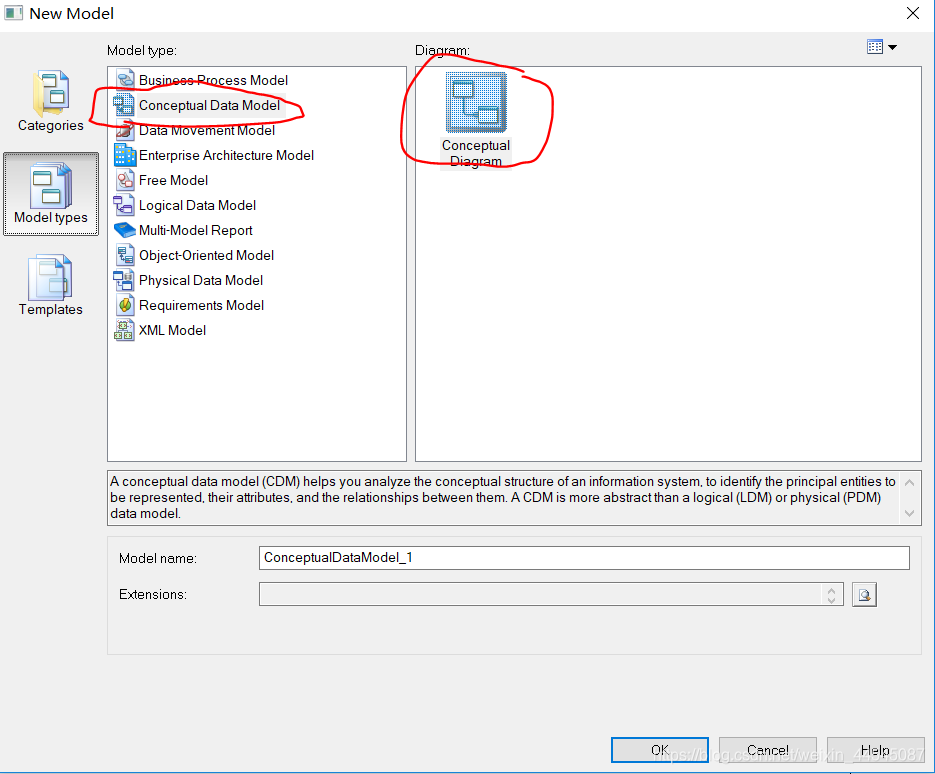

快速创建表先打开PowerDesigner工具，点击左上角的File的New Model，找到要创建的概念模型图标，自己起的概念模型的名字，使用最多的就是如图所示的那两个
Entity，(实体)，RELATIONSHIP(关系)。点击OK

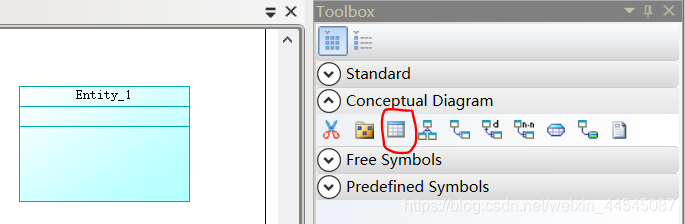

创建好会自动弄出一个工具栏，如果把它删掉了，就去View视图的把Toolbox勾上，软件都是统一，所有的窗口都是放在View视图里面，工具栏分为四部分，我们常用到就是第二部分，要创建一个概念模型，首先把概念模型放出来，，是一个Entity,是个实体类。创建都个实体类点中工具栏，把鼠标拖过去就行了，要取消掉按住鼠标右键。

双击实体类会自动弹出一个框，里面包含五部分内容，经常编写的是General中的name和code填好后，就可以点击Attributes(属性)来设置name(名字，可以是中文也可以是英文，自己觉得好记就怎样写)，code（是显示在数据库中的字段名，不可以出现中文，必须是英文，取得字段名要一目了然好记）然后按确定。

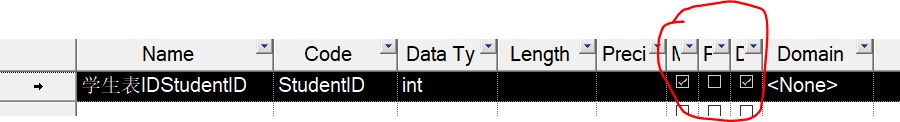

第一个格是主键，第二格是外键，第三个是空Null，主键肯定是不能为空，既然是主键了，外键也不可能的了，所以必须要把主键和空打上勾。,Data Type(数据类型,字段名称建议取为ID，采用类型为整型int)，length(数据类型的长度，整型bigint)
