Labview绘制圆/椭圆

LabVIEW专栏：https://blog.youkuaiyun.com/weixin_44543463/category_10714833.html

---

一、介绍

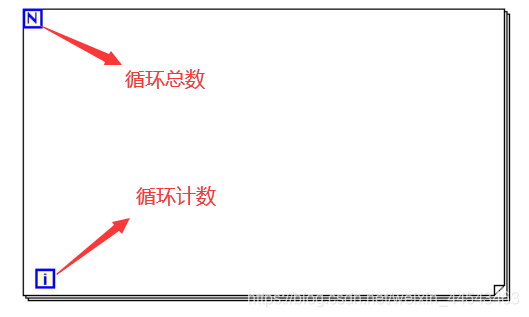

1.1 for循环
for循环是固定次数的循环，其也有条件接线端，可以提前结束while循环，相当于C语言的break语句。for循环与数组操作是密不可分的，for循环最重要的功能就是处理数组数据。

1.2 XY图
将x数组和y数组进行捆绑，形成一系列x和y组合的数据，将捆绑后的结果传递给xy图，即可生成一条曲线。

1.3 创建数组
创建数组这个控件的作用是将元素添加入数组，或连接多个数组。向下拖动此控件，会自动增加新的输入端和输出端。

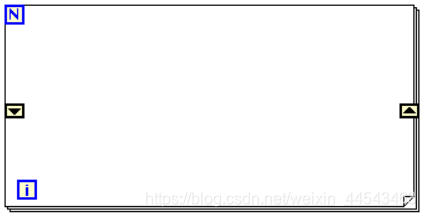

1.4 移位寄存器
添加移位寄存器后，循环结构的左右两侧的平行位置将各增加一个包含三角形的方框。左侧的方框代表上一次循环的运行结果，右侧的代表本次循环要输入的结果。

二、实验目标

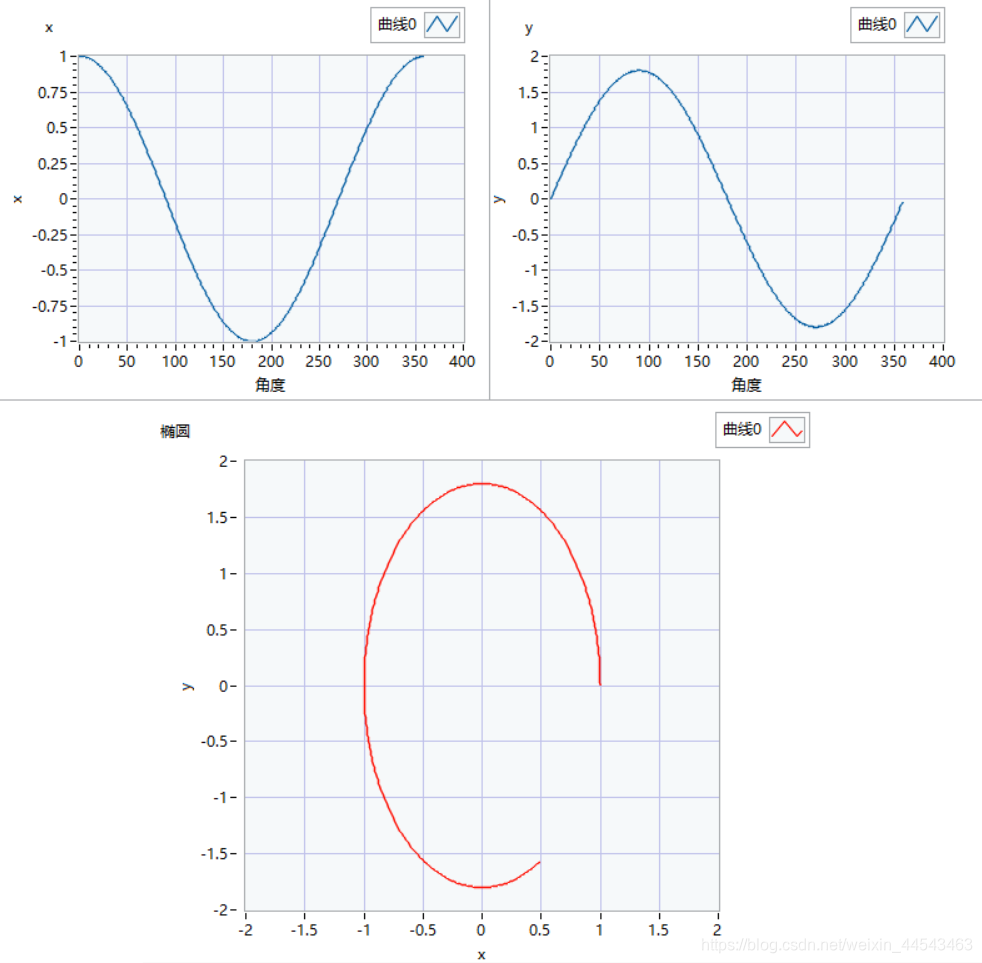

显示x坐标随角度的变化曲线，y坐标随角度的变化曲线。同时实时绘制一个椭圆，展示椭圆绘制的全过程。

三、实验思路

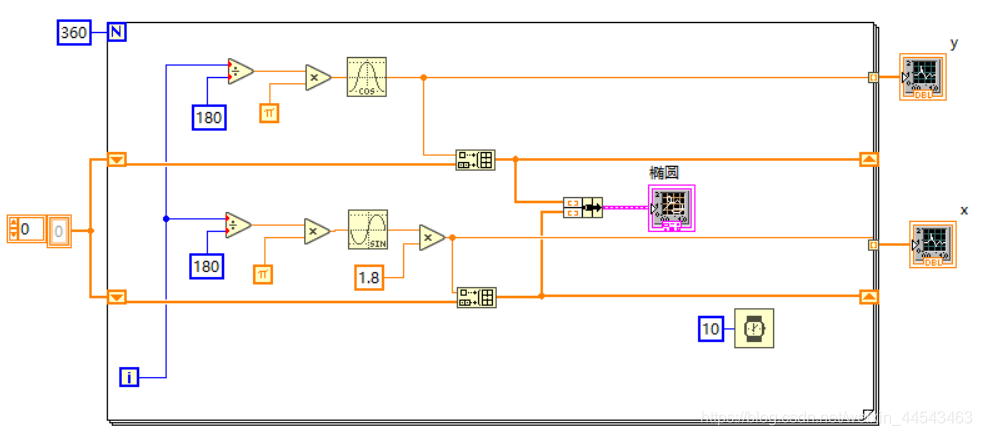

以循环次数i作为角度变化，每循环一次相当于角度+1，角度从0到360，因此循环总数设置为360。
考虑圆的参数方程，x=r·cos(φ)，y=r·sin(φ)，这里以r=1为例。
因为循环次数作为角度，故每个循环对应的x和y的值的计算方法为：$\frac{i\pi }{180}$
将生成的数据添加到移位寄存器传过来的数组中，再将x数据数组和y数据数组捆绑送给xy图即可。
