PowerDesigner数据表的创建

首先我们点击创建模型，创建模型只有两种，一个是实体，一个是实体跟实体之间的关系连图。概念数据模型就是实体跟实体之间的关系，那么什么叫做实体呢？

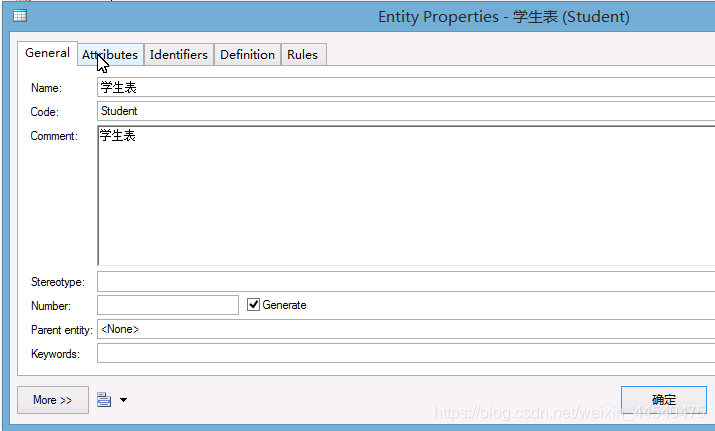

一张表就是一个实体，多张表就是多个实体。表有一对多 多对多 多对一的关系。创建实体有三个名称，第一个Name就是显示名称，Code是代码名称，Comment就是对表的一个注释，注释就是你要对表的描述，想写什么都可以的，还有就是Code要用英文名称。

Atributes是用来创建属性的，里面还可以对实体进行详细编写，那我们需要一个学生ID就要在名称上面加上ID，Domain那里有三个属性，第一个Pnmary identifier就是主键的意思，第二个就是外键的意思 Mandatory , 第三个Displayed 就是属性是否为空的意思。你选择什么就是代表你当前的是属于什么属性，那么学生ID是主键就是勾选主键第一个选项。

表前缀主要是为了区分不同功能的表，而非解释表的功能，表的功能由表名来解释。前面要求表名的和长度要控制在30个总府以内，在此前提下，为了尽可能不影响表的命名，表前缀应该越短越好的。我们建议表前缀控制在两个以内。具体表前缀添加规则建议如下，括号内单个大写字母表示要添加的前缀。
我们在创建数据表的时候，系统表用 S_开头来命名，系统配置相关的基本信息表，字典表用D_开头命名 Dictionary，非系统字典外的字典表。中间表用R_开头 Relationship 多对多关系中间表。业务表用B_开头命名 Business 核心业务涉及的基本信息表。
在创建主键的时候有两种方式来创建，也可以点击那个像钥匙一样的图标来创建的，那样就比较方便一点。
PDM代表的是物理数据模型，我们选择的是Microsoft SQL Sever 2014数据库，这里用到的只有三种，就是模型 视图 还有表跟表之间连接的那条线，这里建表跟减实体的创建方法是一样的。

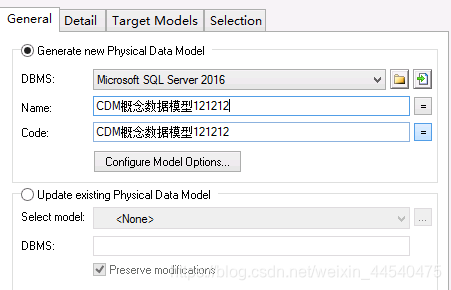

概念数据模型可以直接转换为物理数据模型，只需要简单的改一下名字的名称就可以转换为物理模型了，修改内容如下

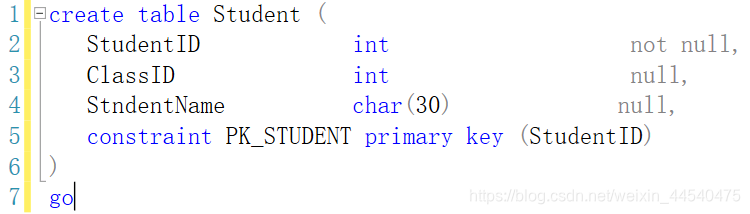

接下来我们双击学生表点击提示框里面的Preview 里面是当前表的数据脚本文件，然后复制里面的查询代码（代码请看下图）把代码复制到SQL数据库新建一个表打开执行一下，在没有修改之前会报错，因为ID是一个域，我们要把它改为int类型，修改后就不会出错了，当执行成功，它就会自动生成一张表，这样我们就成功建好一个表了
