1、在同一平面中的两个窗口分别画出心形线和马鞍面。
要求:
1、在图形上加格栅、图例和标注
2、定制坐标
3、以不同角度观察马鞍面

代码如下

ax1=subplot(1,2,1);
t=0:.01*pi:2*pi;
f1=polar(t,1+cos(t));
title('心形线');
legend(f1,'r=1+cost')
ax2=subplot(1,2,2);
x=linspace(-20,20,40);
y=linspace(-20,20,40);
[X,Y]=meshgrid(x1,y1);
Z = X.^2 - Y.^2;
f2=surf(X,Y,Z);
title('马鞍面');
legend(f2,'z=x^2-y^2','Location','NorthWest')
xlabel('x轴')
ylabel('y轴')
zlabel('z轴')
axis([-20 20 -20 20 -1000 1500])
setAllowAxesRotate(rotate3d,ax1,false);
grid on

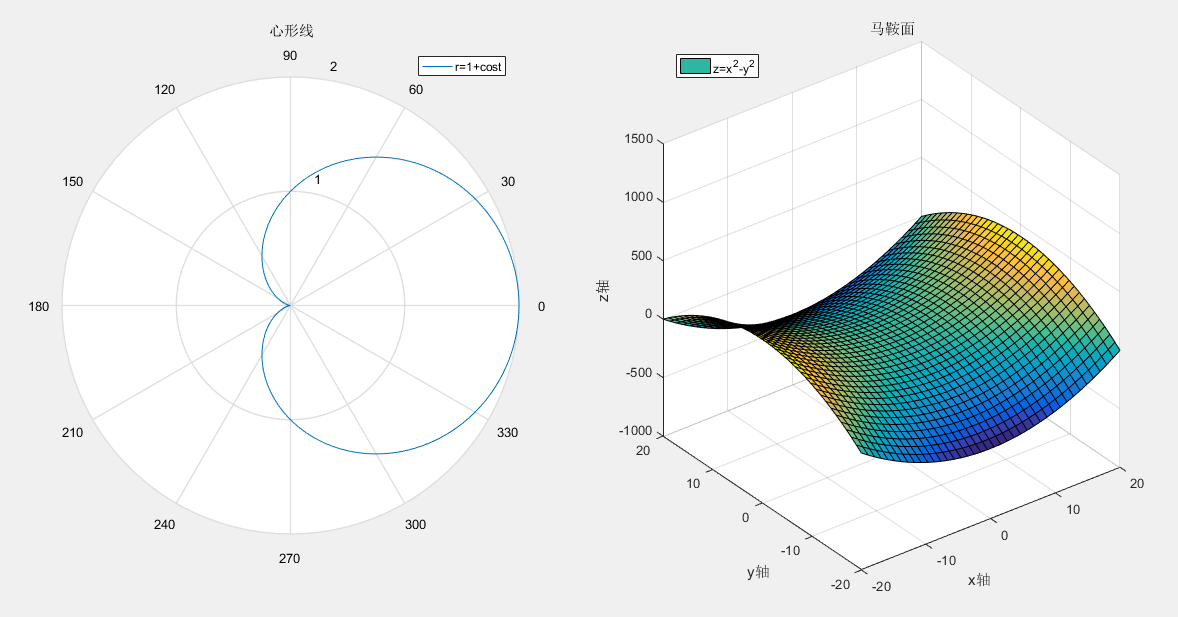

运行结果
