本配置是我在实际项目中的配置。具体：MCU是STM32F107，PHY为DP83848，接口为RMII。若使用其他芯片，只可作为参考。

时钟配置

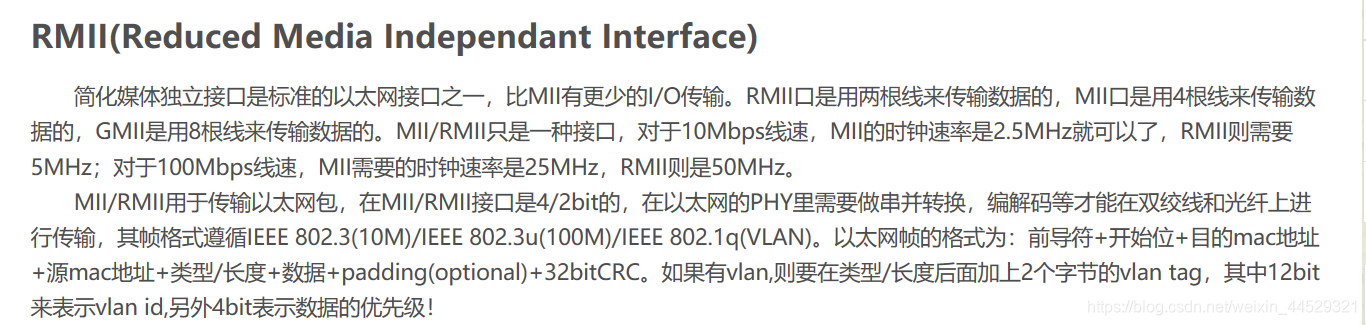

DP83848使用的时钟来源为MCU提供。DP83848可支持10M/100M的线速。由于RMII为双线，所以MCO应输出50MHZ。

STM32F107对外输出时钟引脚为PA8，

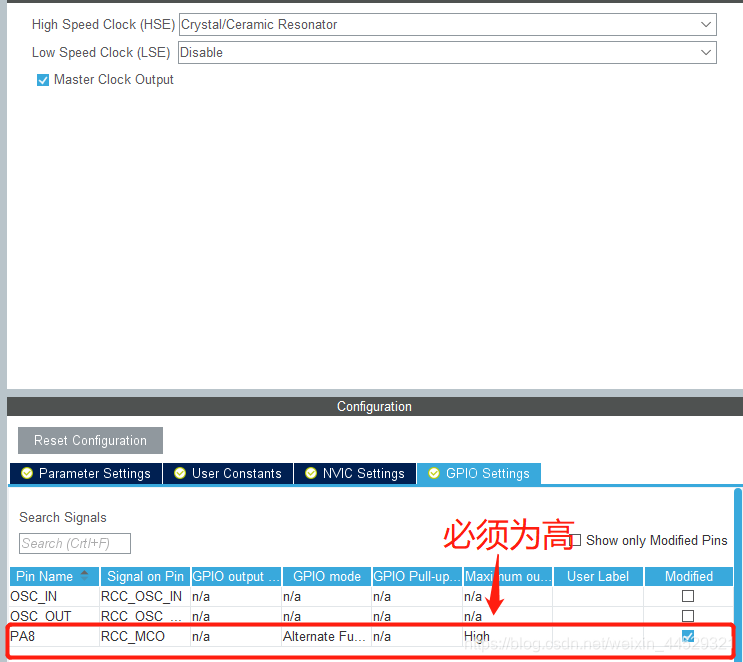

在RCC中需要选择Master Clock Output输出时钟频率，然后将PA8的引脚输出速度为High，默认的low不足以支撑PHY所需要的频率。

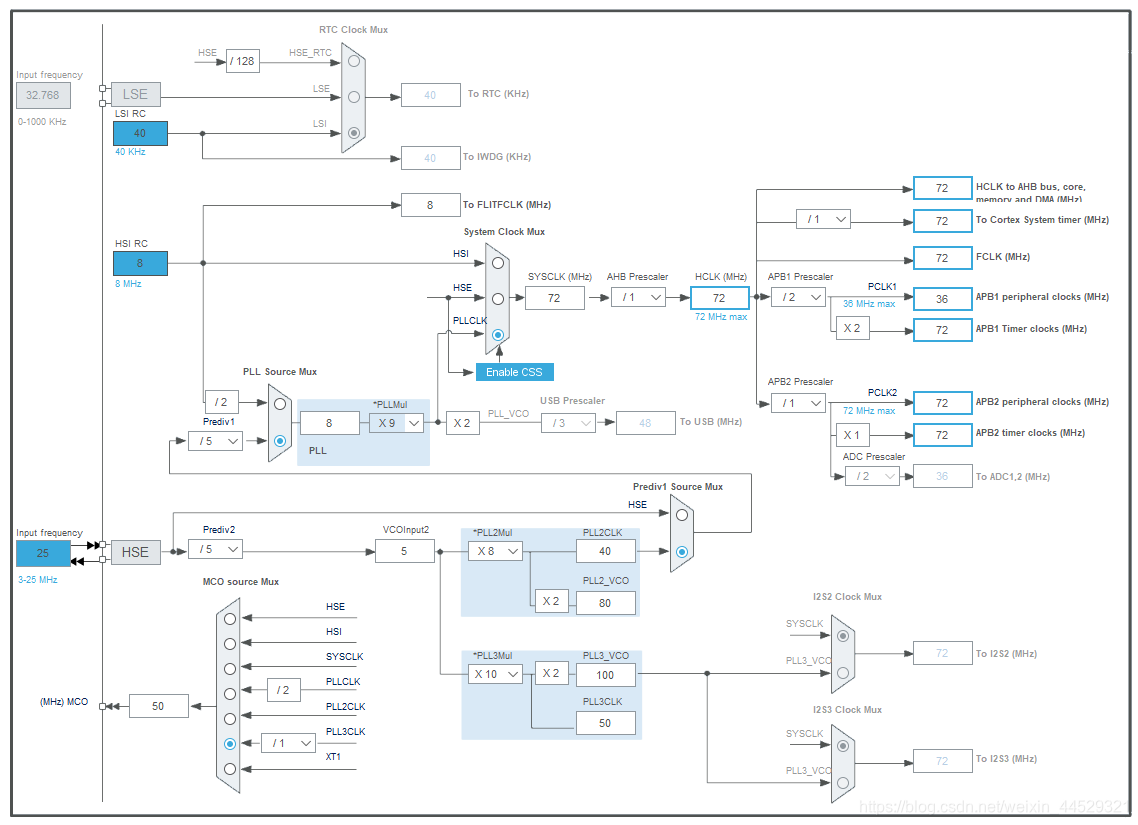

外部晶振使用的为25MHZ，时钟树如下图：

设置MCO为50MHZ，SYSCLK为72MHZ。

ETH设置

直接使能的默认设置即可，PHY需要选择DP83848_PHY_ADDRESS,地址一般为1。若不确定
