本文介绍了如何使用VRRP技术在多个网关之间进行备份，通过配置SW2和SW3作为网关，实现不同VLAN的主备切换。当设备出现故障时，网络仍能保持正常通信，确保了网络的高可用性。

昨天已经和大家介绍过VRRP，并且带大家实操过。

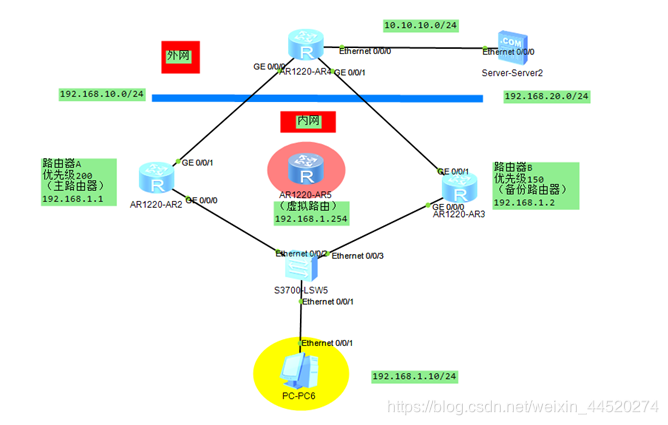

在这里插入图片描述
但是这个实验图太片面，因为公司正常办公的时候，内网所连接的PC机与网段肯定不止一个。所以接下来我带大家拓展一下VRRP技术备份的实操。
如下：

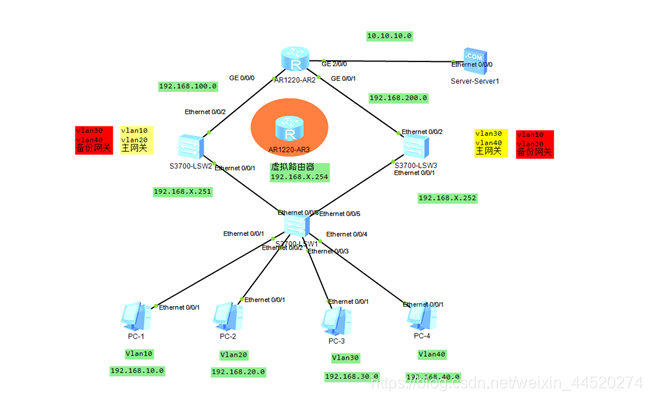

图中SW2与SW3代替路由器，充当网关作用

案例： VRRP的负载均衡
-vlan 10 / 20 的主网关配置在SW2 上；
-vlan 30 / 40 的主网关配置在SW3 上；

配置思路：
1.配置终端
PC-1/2/3/4 （X 为 vlan 号）
ip : 192.168.x.1
mask : 255.255.255.0
gaetway : 192.168.x.254
Server
ip : 10.10.10.1
mask : 255.255.255.0
gaetway : 10.10.10.254

2.配置网络设备：
SW1命令
[SW1]vlan batch 10 20 30 40
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-
