Activiti 7 新特性 以及整合开发（三）

Activiti 实现流程部署的步骤及实现

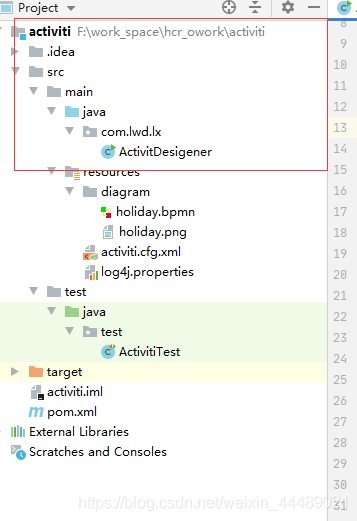

1.创建Acitiviti的部署类

 2.定义流程部署

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Deployment;

/**
 *  流程定义的部署
 *     activiti 表有表有哪些？？
 *        act_re_deployment 部署信息
 *        act_re_procdef  流程定义的一些信息
 *        act_ge_bytearray 流程定义的bpmn文件及png文件
 */
public class ActivitDesigener {

    //流程定义部署
    public static void main(String[] args) {
        //1.创建ProcessEngine对象
        ProcessEngine processEngine= ProcessEngines.getDefaultProcessEngine();

        //2.得到RepositoryService实例
       RepositoryService repositoryService= processEngine.getRepositoryService();

       //3.进行部署
       Deployment deployment=repositoryService.createDeployment()//创建对象
               .addClasspathResource("diagram/holiday.bpmn")//添加bpmn资源
               .addClasspathResource("diagram/holiday.png")
               .name("请假申请单流程")
               .deploy();//完成

       //4.输出部署的一些信息
        System.out.println(deployment.getName());
        System.out.println(deployment.getId());

    }
}

运行改main 方法 实现流程定义部署

总结

流程定义 流程部署
bpmn ----------------------------》 activiti的三张表
流程实例
流程定义好比是Java 的一个类
流程实例好比是一个java 中的一个实例对象 ，一个流程定义可以对应多个流程实例

Activiti 流程实例的启动

/**
 *   流程实例的启动
 *     前提是完成 流程部署
 *///myProcess_1
public class ActivitiStarinstance {

    public static void main(String[] args) {

        //1.得到ProcessEngine 对象
        ProcessEngine processEngine= ProcessEngines.getDefaultProcessEngine();

        //2. 得到RunService 对象
        RuntimeService runtimeService=processEngine.getRuntimeService();

        //3.创建流程实例 流程定义的key需要知道
        ProcessInstance     processInstanc=runtimeService.startProcessInstanceByKey("myProcess_1");


        //4.输出实例相关的信息
        System.out.println("流程部署ID"+processInstanc.getDeploymentId());
        System.out.println("流程实例Id"+processInstanc.getId());
        System.out.println("活动Id"+processInstanc.getActivityId());
    }

}

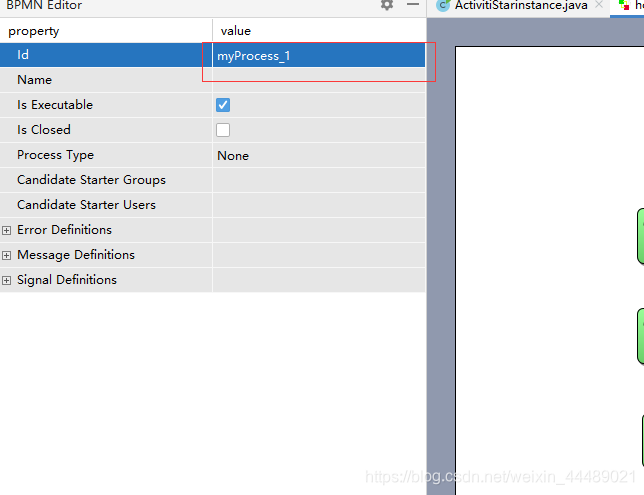

其中的流程定义的key 可从bpmn查看

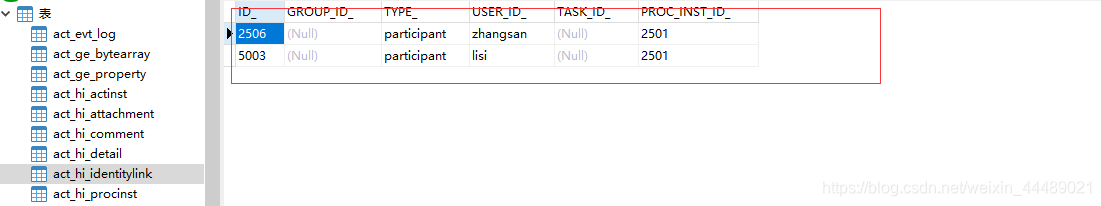

启动实例 后影响的表：

act_hi_actinst 已完成的活动信息
act_hi_identitylink 参与者信息
act_hi_procinst 流程实例
act_hi_tskinst 任务实例
act_ru_execution 执行表
act_ru_identitulink 参与者信息
act_ru_task 任务

然后可 进行 查询当前用户的任务列表

/**
 * 查询当前用户的任务列表
 */
public class ActivitiTaskQuery {
    public static void main(String[] args) {

        //1.得到ProcessEngine 对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

        //2.得到TaskService 对象
        TaskService taskService = processEngine.getTaskService();

        //3.根据流程定义的key，负责人assignee来实现当前用户的任务列表
        List<Task> taskList = taskService.createTaskQuery()
                .processDefinitionKey("myProcess_1")
                .taskAssignee("zhangsan")
                .list();
        //4.任务列表展示
        for (Task task:taskList) {
           System.out.println("流程实例ID:"+task.getProcessInstanceId());
           System.out.println("任务ID:"+task.getId());
           System.out.println("任务负责人:"+task.getAssignee());
           System.out.println("任务名称:"+task.getName());
        }


    }
}

任务处理

/**
 * 用户处理任务
 */
public class ActivitiTaskComplete {
    public static void main(String[] args) {

        //1.得到ProcessEngine 对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

        //2.得到TaskService 对象
        TaskService taskService = processEngine.getTaskService();

        //3.处理任务，结合当前用户任务列表的查询操作，任务Id：2505
        taskService.complete("2505"); //应先添加查询 查询完成 获得任务ID



    }
}

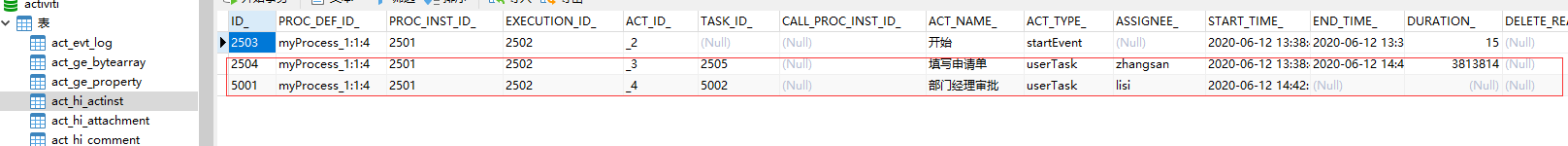

任务完成 运行完 表中的变化

处理当前用户的任务
背后操作的表：
act_hi_actinst
act_hi_identitylink
act_hi_taskinst
act_ru_execution
act_ru_identitylink
act_tu_task

一样的操作 重复把流程的任务处理完成

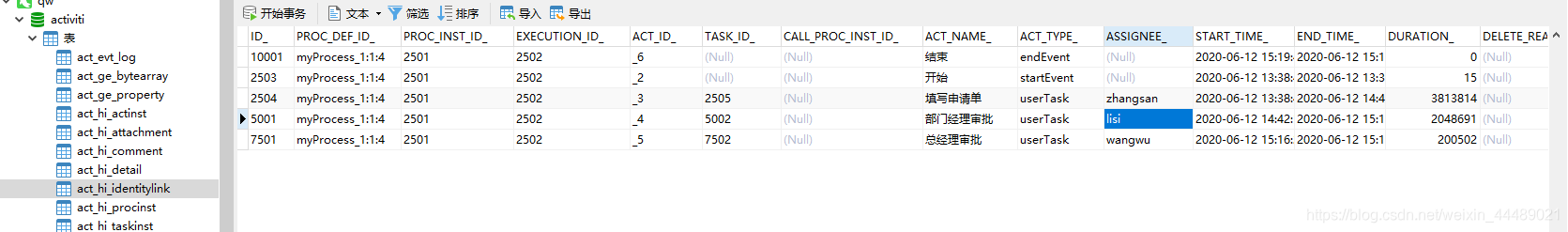

任务处理完后

实现闭环
