一、X86核心板模块SMARC(L)-APL -N4200简介

SMARCL-APL- N4200（以下简称N4200）是深圳蓝天工控基于英特尔第三代低功耗SoC芯片组Apollo Lake平台设计的金手指型X86架构CPU核心模块。

作为英特尔第三代SOC芯片产品Apollo Lake，采为行业领先的14纳米工艺，X86 Goldmont架构，性能相比上一代产品（Cherry Trail）提升30%，同时功耗优化使得续航能力提升15%，GPU进化至低功耗版Gen9架构。蓝天工控选用ApolloLake系Pentium品牌的4核CPU N4200，主频高达2.5G，典型功耗仅4W，尤其GPU主频高达750Mhz， HD Graphics 505可与第六代酷睿Skylake媲美：增加的显示性能，支持4K逼真图形及最新的媒体硬件加速；H.265/VP9 4K视频编码硬件加速，具有更高的视频编码及插放功能；通过3个同步视频通道，最多能在3个独立显示屏上支持超高清4K显示；最多15个同步1080P30解码流及广泛的媒体编码器库。

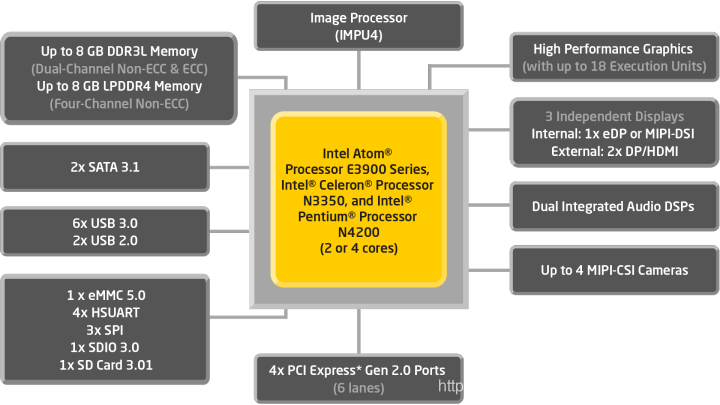

apollolake

蓝天工控的N4200核心板采用国际通行SMARC large扩展型结构设计，尺寸仅82mm80mm1.2mm，由于使用了MXM3型金手指，使得核心板可引出最多达314PIN的数据信号，遵循SMARC标准数据信号定义提升了核心板的兼容性与通用性，完全满足多任务复杂工业级智能控制日常设计所需。核心板上同时板贴4G DDR3L 大容量颗粒内存up t
