BCD码加法器

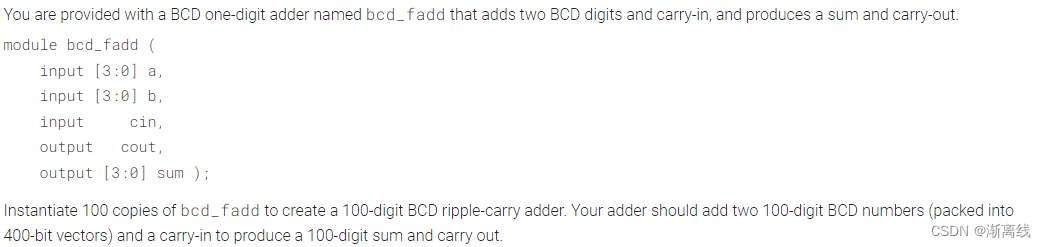

问题：在这里插入图片描述
译文：
为您提供了一个名为bcd_fadd的BCD一位数加法器，它将两个BCD数字和进位相加，并生成一个和和一个进位信号；
实例化100个bcd_fadd副本以创建一个100位BCD波纹进位加法器。您的加法器应该将两个100位的BCD数字(打包成400位的向量)和一个进位来生成一个100位的和并执行。
答案：
module top_module(
input [399:0] a, b,
input cin,
output cout,
output [399:0] sum );
reg[99:0] cout1;
generate
genvar i;

    for(i=0;i<100;i++)
            begin:li
                if(i == 0)
                    bcd_fadd inst(.a(a[3:0]),.b(b[3:0]),.cin(cin),.cout(cout1[0]),.sum(sum[3:0]));
                else if(i == 99)
                    bcd_fadd inst(.a(a[399:396]),.b(b[399:396]),.cin(cout1[98]),.cout(cout),.sum(sum[399:396]));
                else
                    bcd_fadd inst(.a(a[(4*(i+1))-1:4*i]),.b(b[(4*(i+1))-1:4*i]),.cin(cout1[i-1]),.cout(cout1[i]),.sum(sum[(4*(i+1))-1:4*i]));
            end
endgenerate

endmodule
