51单片机电子钟 是如何做成的(4)---试验电路的 原理图 元件清单绘制

一些碎碎念:

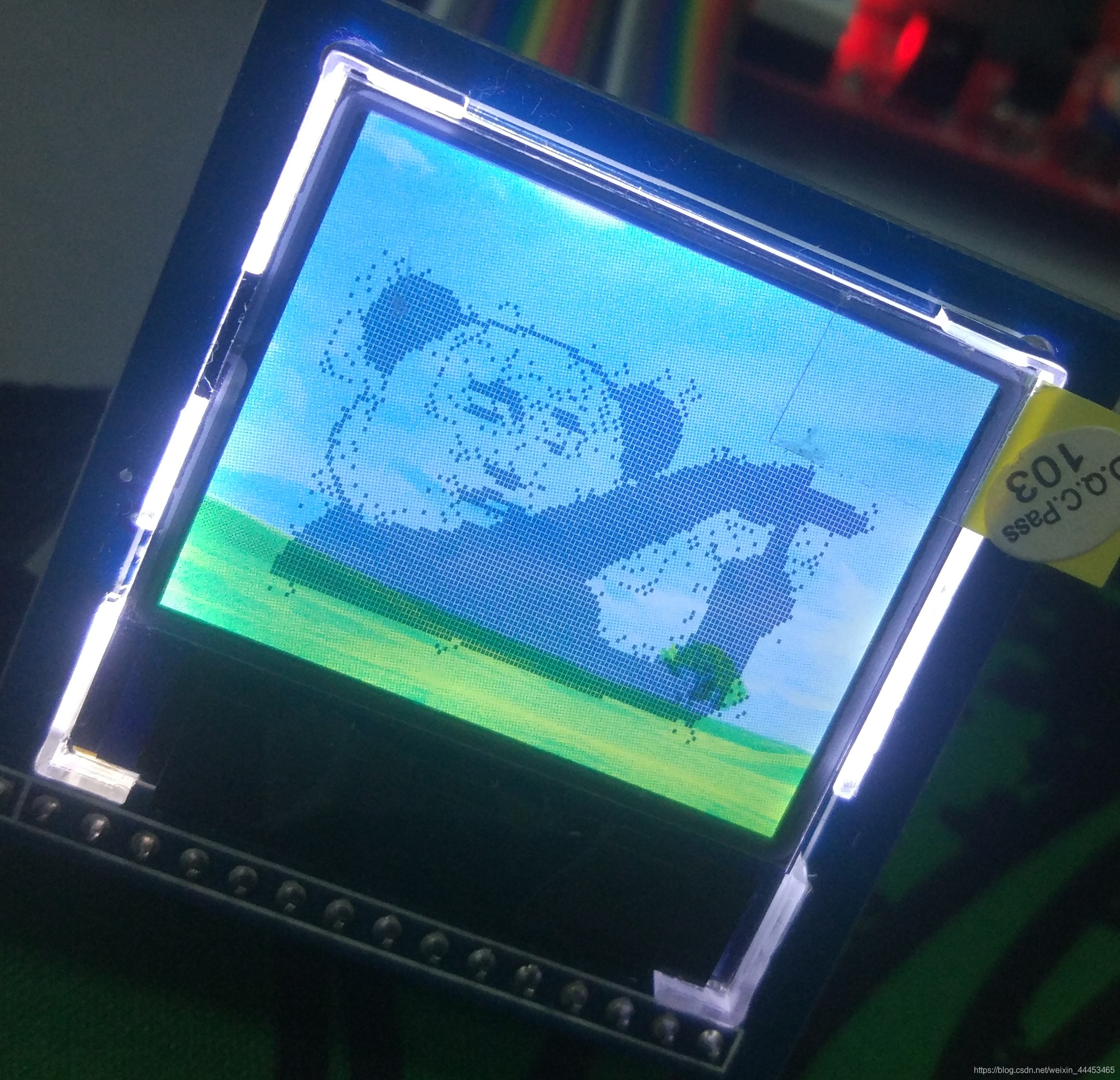

时隔3天,突然访问量从130几跳到的260几,内心还是特别激动的,居然有人点赞,特别是还有一个不知名的小伙伴关注了我,作为一个刚刚进入优快云记录生活的小透明,还是内心充满感激,让我有那么一点点催更的压力了,然后今天一天唯一的闲时来更新更新吧。这几天,画好了试验用的原理图,花重金买了元器件,玩玩12864,有时间再更一更这神奇的12864屏幕吧(如下图),接下来进入正题

在这里插入图片描述
此博客,你将会看到,或了解到:

  • 试验电路与成品电路有什么区别
  • 原理图及其解释
  • PCB图及其解释
  • 元件清单

为什么不直接做成品

其实,我也是想过直接做成品的,但是成品的结构有些复杂,一次做好我觉得比较困难

成品的结构?一个立方体(8x3.5x4CM)最顶层是屏幕,第二层是电路板,是否所有元器件放的下去考虑是否再加一层电路板,再最底层是2片电池,上面是按键,左边蜂鸣器,右边充电和数据下载接口,还有充电模块,每层抖音有导线连接

是不是比较复杂呢,因此,试验电路就不一样了,它的目的只是验证程序的可行性,在编写程序时试验调试,不需要电池,元器件用直插也不浪费(直插和贴片都买了,成品用贴片,看看能不能电路板只用一层),单片机用的最小系统板,下载程序用下载器,嗯嗯,挺适合我初学者的

另外预告全系列博客思路(虽然上次说过一次):
总体4个部分:

  • 这一篇是试验电路的原理图,下一篇是试验电路的制作
  • 接下来就是手把手写程序,非常详细,每一个底层,每一个迭代的版本,直到最终版本
  • 然后就是成品电路的原理图,成品电路的制作,成品组装
  • 如果成功:展示
    如果失败:寻找原因,直到成功(希望不要太曲折)

为什么有两次制作电路板呢,第一次打算用热转印法,第二次打算用感光蓝油感光,热转印法粗糙简单,感光法精度高(目前没有成功过 emmmm…我会努力的),有兴趣的人也可以了解了解更多的技术嘛,如果你也想做的话,这部分可能不太重要,也许只有前文第二部分比较有兴趣吧

应该写在51单片机电子钟 是如何做成的(1)中的内容,其实呀,我也不知道能不能成功,作为这是一个小白完全在小白的角度写的这一系列博客,小透明的浏览量突增到260,内心有点不安

原理图部分

原理图,电路的原理图的绘制,当然要用到一个软件DXP(好奇心告诉小白应该戳进去)了(我用的是DXP6.9),对于我来说,画出来是为了做出更好看的电路板,更方便布(置导)线,原理图是可以表示电路的每个元器件的引脚之间的连接方法,就是高中物理题中大家俗称的电路图,原理图再生成下一步PCB图,PCB图就是电路板上的铜线,是与成品对应的样子

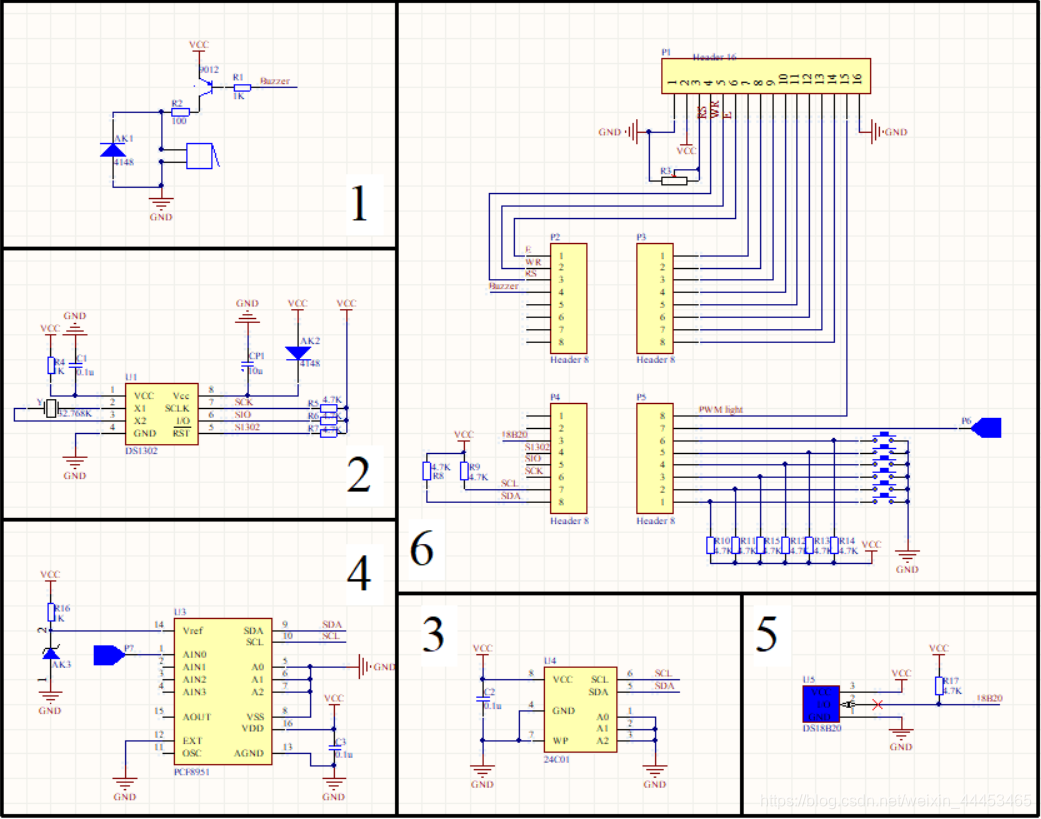

思思索索断断续续画出来的原理图:
在这里插入图片描述

  • 题外话:此处内容也会在第一篇博客更新
    在这里说一下:
    我看了看上面这张图片,也不是很清楚,也不能上传文件,我刚刚想发布到上传资源?但是我好多次想下载别人的资料都需要积分,无奈啊,感同身受,对于你们太不友好了,所以,我在我们学校的一个实验室,实验室有一个电子俱乐部官方博客
    我就上传到那个里面好了,今天没有时间了,下次电子俱乐部那边再慢慢完善吧
    先贴出来电子俱乐部的网址,有兴趣可以过去看看哦,下次有时间再上传
    戳此进入:电子俱乐部
    为什么不在电子俱乐部里写博客而来SCDN呢(希望没有俱乐部里的人看到),因为这里人多,第二是我觉得这个网站资源挺丰富的,很多输入再输出愿意分享的人,但是这个有广告,不开心  ̄へ ̄

我把上面的原理图分成了6个部分:

  1. 是蜂鸣器电路,二极管的作用是在三极管闭合的一瞬间,蜂鸣器中的电流(能量)可以流过二极管形成闭合回路消食,防止损坏三极管
  2. DS1302芯片,时钟芯片
  3. 24C01,储存
  4. PCF8951,数模转换器,P6接口接锂电池,检测电压,14引脚5v基准电压
  5. DS18B20,温度传感器
  6. 此处接51单片机最小系统板(偷了个懒嘿嘿)P5口是接一个电容按键模块。P0口接的是LCD1602屏幕

可能会有一些错误,这里24C01和PCF8951都是用I2C通信,不知道两个A0A1A2可不可以都接地,会不会有干扰呢,我看程序应该是可以这样的吧…吧…好麻烦啊,到时候再想,有大佬可以评论评论指导给个预警吗,如果哪错了,我怕后期烦死人
今天就到这里了,感谢您的阅读

这是一条富强民主文明和谐自由平等公正法制爱国敬业诚信友善的的分割线(2019.5.8)D14

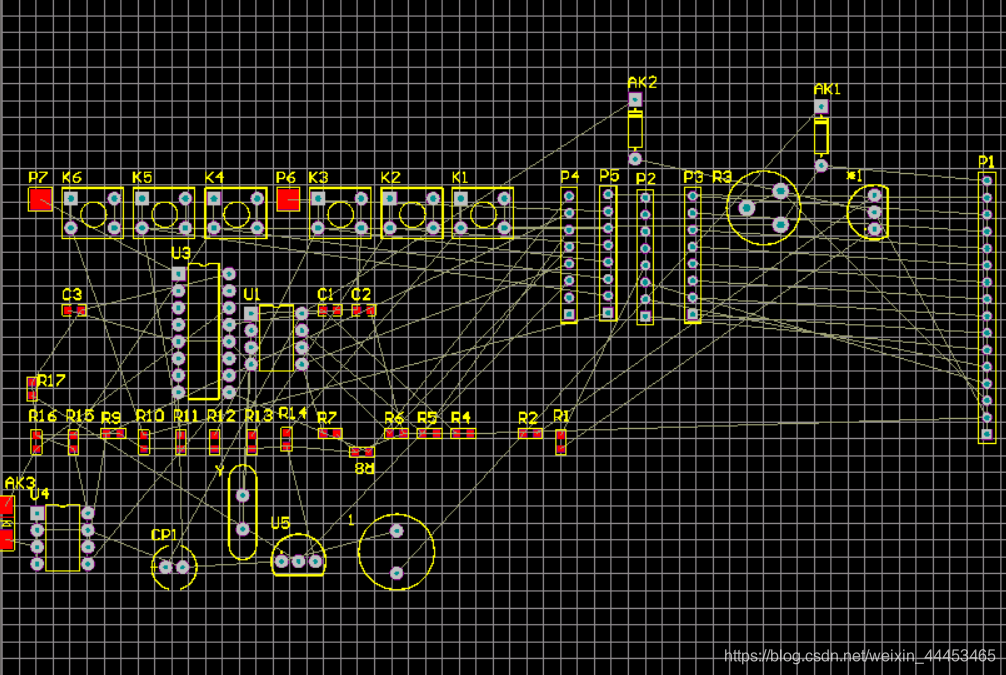

好久不见啊,好像很多天了呢,这一个星期学校举行校赛,一直忙着做作品去了,作品呢,现在当然是完成了,闲来无事的我又想到了博客好像需要更新了,于是打开DXP,打开原理图,又是复杂的画封装了,上面的原理图稍微改了一下(现在更新了),然后各种报错,那里找不到网络,那里找不到PIN,许久之后,终于有了下面的那个图,可以开始连线了
在这里插入图片描述
搞完比赛确实是有点小累,没错,这次就更到这吧,回来一下说明我不会弃坑

这是一条富强民主文明和谐自由平等公正法制爱国敬业诚信友善的的分割线(2019.5.17)D23

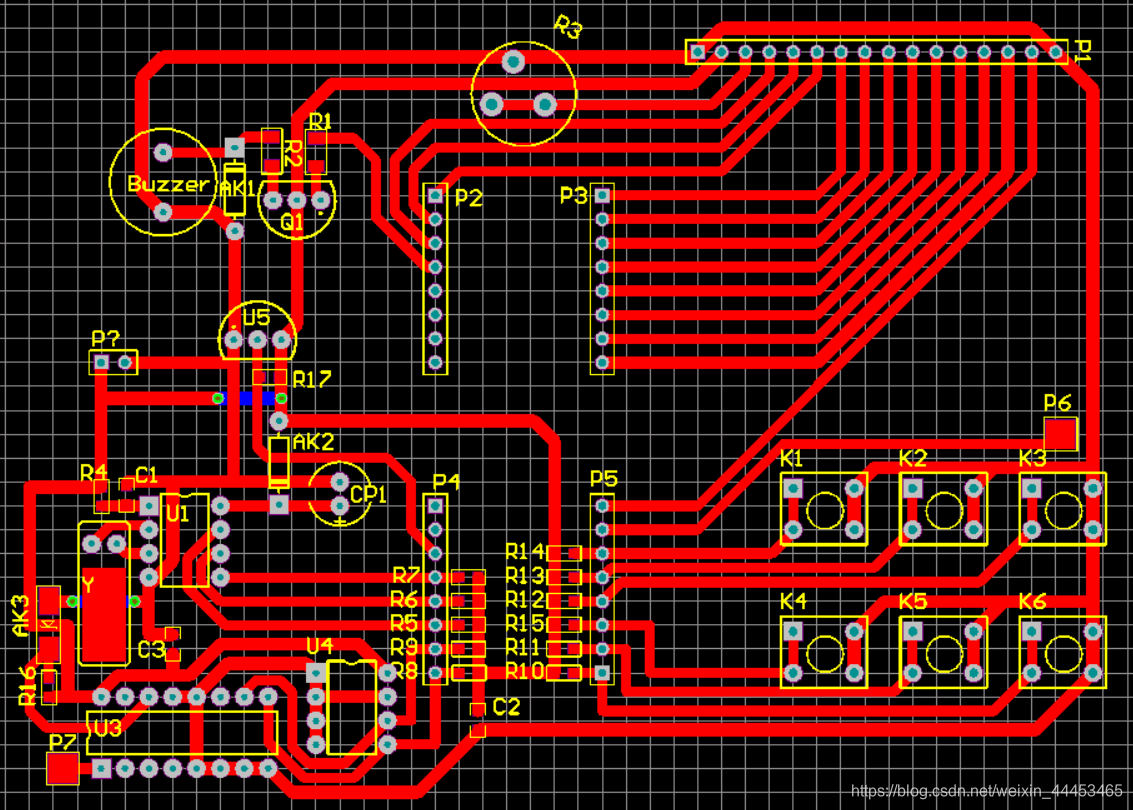

今天下午用了两个多小时时间,把电路连接好了
在这里插入图片描述
迫于实验室所有的打印机都没有墨水了,所以只能做到这一步了,等墨水买回来就开始用热转印法制作电路板,继续更新

这是一条富强民主文明和谐自由平等公正法制爱国敬业诚信友善的的分割线(2019.5.19)D25

祝大家520快乐

这是一条富强民主文明和谐自由平等公正法制爱国敬业诚信友善的的分割线(2019.5.20)D26

感谢你能看到结尾
