在ModelSim中将txt文本文件的十六进制数据导入到工程中作为信号源的方法

FPGA中TXT数据导入与字节序转换

原创已于 2023-07-16 07:44:45 修改 · 2.1k 阅读

17 ·

CC 4.0 BY-SA版权

文章标签：

#fpga #verilog

于 2019-12-24 16:27:40 首次发布

FPGA基础专栏收录该内容

10 篇文章

订阅专栏

本文介绍如何在FPGA项目中将TXT文件的十六进制数据作为信号源导入，并通过字节序翻转模块实现数据格式转换，适用于不同操作系统环境。

前面一篇文章介绍了在FPGA仿真中如何利用ModelSim将仿真过程中产生的数据保存到txt中进行后续分析，具体见：
ModelSim中将仿真数据/波形/wave保存到txt文件的方法
今天就来讲一讲如何将txt文本中的的十六进制数据导入到工程中作为信号源进行仿真：

parameter 				LINUX  = 1'b0		;
parameter				IMG_LEN	= 256*256;
reg   [47:0]      ddr_img_mem[IMG_LEN-1:0];//定义memory型寄存器
initial
begin
	if ( LINUX == 1'b0 )begin//Win
		$readmemh("E:/to_fpga/test.txt",ddr_img_mem);
	end else begin//Centos
		$readmemh("/home/to_fpga/test.txt",ddr_img_mem);
	end
end

reg		[19:0]	img_cnt;
reg 	[3*16-1:0]	rd_data ;//

always@(posedge iclk)begin
	if(rst)begin
		img_cnt		<= 0;
		rd_data 	<= 'd0;
	end else if(rd_en)begin
		img_cnt 	<= img_cnt+1;
		rd_data 	<= ddr_img_mem[img_cnt];
	end else begin
		img_cnt 	<= img_cnt;
		rd_data 	<= 'd0;
	end
end

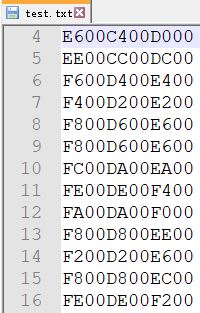

其中test.txt格式如下图所示：
在这里插入图片描述
上图示例中的txt数据格式为：{RL，RH，GL，GH，BL，BH}
若需要在仿真时将其转换为{BH，BL，GH，GL，RH，RL}格式的，则可通过如下字节序翻转模块实现：

wire 	[3*16-1:0]	rd_data_w ;//
byte_swap #(
	.WIDTH(48)
)byte_swap_u(
	.data_i(rd_data),
	.data_o(rd_data_w)
);

字节序翻转模块源码：

module byte_swap#(
	parameter				WIDTH	= 32
)(
	input	[WIDTH-1:0]		data_i,
	output	[WIDTH-1:0]		data_o
    );
	parameter	a= WIDTH/8;
	genvar i;
    generate
		for(i=0;i<a;i=i+1) begin:mult_gen
			assign	data_o[i*8+7:i*8]	= data_i[WIDTH-i*8-1:WIDTH-i*8-8];
		end
	endgenerate

endmodule
