以镁光的MT41K2G4、MT41K1G8、MT41K512M16为例说明

一、地址构成

地址构成如表1所示，主要包括Row address、Bank address、Column address三组地址，表中2 Gig x 4、1 Gig x 8、512 Meg x 16分别对应于MT41K2G4、MT41K1G8、MT41K512M16三款DDR3 SDRAM，这三款芯片容量大小均为8Gbit。

表1 地址构成
Parameter	2 Gig x 4	1 Gig x 8	512 Meg x 16
Configuration	256 Meg x 4 x 8 banks	128 Meg x 8 x 8 banks	64 Meg x 16 x 8 banks
Refresh count	8K	8K	8K
Row address	64K (A[15:0])	64K (A[15:0])	64K (A[15:0])
Bank address	8 (BA[2:0])	8 (BA[2:0])	8 (BA[2:0])
Column address	4K (A[13,11, 9:0])	2K (A[11,9:0])	1K (A[9:0])
Page size	2KB	2KB	2KB

下面以MT41K512M16为例进行分析。在手册中可以看到该芯片的结构示意图，如图1所示，在图中左侧可以看到有A[15:0]和BA[2:0]两组地址线，地址线的对应关系在表1中有说明，Row address与Column address共用A[15:0]地址线，在不同的时间分别输入这两组地址。

二、寻址方式（存储结构）

寻址方式通过输入的地址信号，定位到SDRAM中的某一个存储单元，从而可以进行读写操作，因此分析寻址方式，同时也就是分析其存储结构。

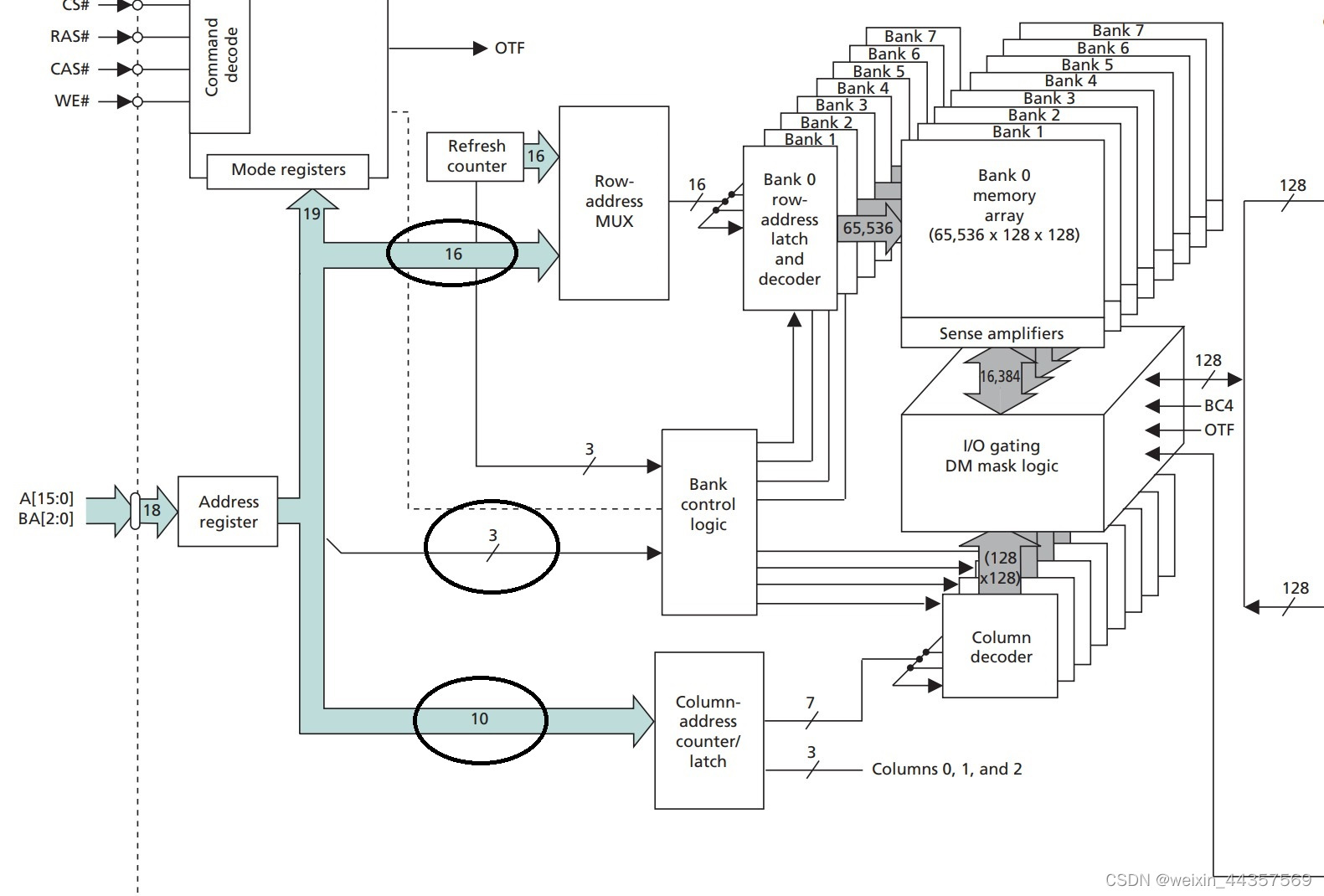

放大分析图1左下角有关寻址的部分，如图2所示，可以看到输入的地址信号有三条走向，分别对应Row、Bank、Column三组地址，位宽也与三组地址相一致。

Bank address

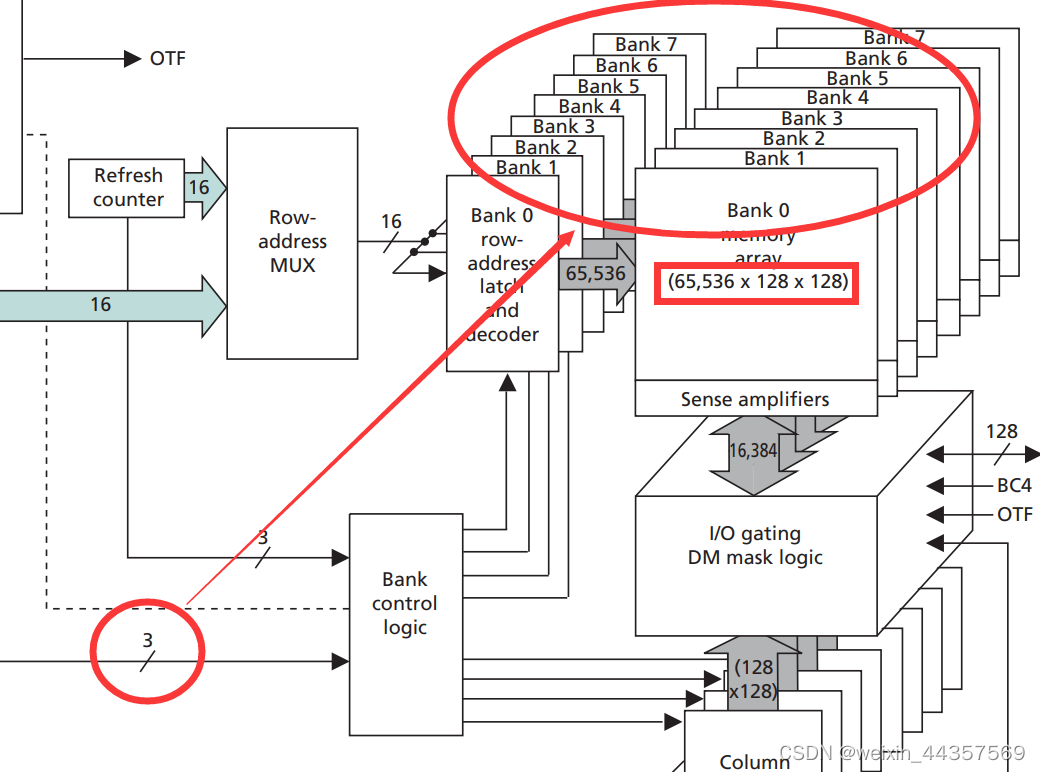

首先是Bank地址，每个SDRAM具有8个Bank，由3位Bank地址可以寻址。由图中可以看到，每个Bank容量大小为65536 $\times$ 128 $\times$ 128=1Gbit。Bank内的寻址由Row、Column寻址，因此每个Bank可以理解为由许多最小存储单元组成的二维平面。

Row address（行地址）

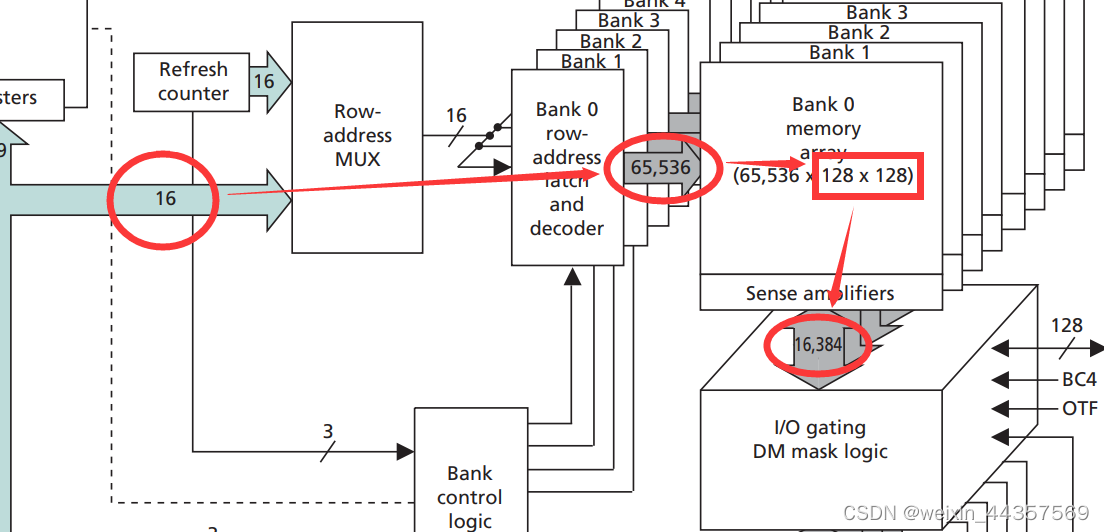

Bank内寻址，先是行地址，16位宽，具有2^16=65536个单元的寻址能力，对应于bank内部的65536个行，每个行内有128 $\times$ 128=16384=16Kbit的容量。

Column address（列地址）

Bank内列地址与行地址寻址方式有所不同。

按常理分析，10位宽的地址，本应有2^10=1024个单元的寻址能力，然后每个最小单元存储位宽16bit，总共1024 $\times$ 16=16384=16Kbit，正好与行地址中的分析结论一致，许多地方在分析SDRAM存储容量时也是这样分析的，但是实际上这样是有问题的。

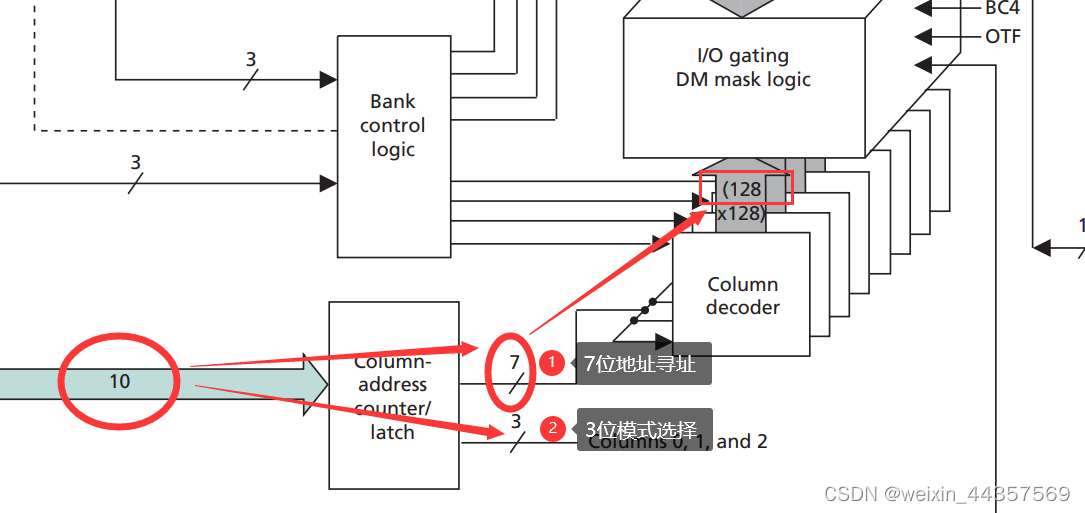

如下图所示，我们可以看到实际上10位的地址只有高7位用于寻址，低3位另有他用。高7位实际的列寻址能力为2^7=128，对应每个最小存储单元（Cell）具有128bit的存储容量；低3位则用于突发模式的选择设置。

三、预加载（Prefetch）与突发（Burst）

预加载（Prefetch）

预加载是DDR提出的技术，DDR在外部时钟（芯片IO）的上下沿同时进行数据存取，而内部时钟（芯片存储单元）仅在上升沿进行数据存取，因此提出了2n-bit预加载，n为芯片IO宽度，最小存储单元（Cell）位宽为芯片IO位宽的两倍，解决时钟带来的数据量不平衡问题，而SDR中没有双沿传输，也就没有预加载的技术，Cell的位宽就是芯片IO的位宽。（Cell的位宽也是每个Cell的存储容量）

DDR2时代，外部时钟是内部时钟的两倍，并且仍然采用上下沿传输数据，因此采用了4n-bit预加载，Cell位宽为芯片IO宽度的4倍；而DDR3和DDR4外部时钟为内部时钟四倍，采用8n-bit预加载，Cell位宽为芯片IO宽度的8倍。通过预加载的技术，可以使Cell的频率较低的情况下获得较高的数据带宽。

突发（Burst）

突发是指连续进行数据传输，突发长度（Burst Length，BL）是指连续数据传输的长度。

上面预加载中我们提到DDR3采用8n-bit预加载，内部Cell每次传输的数据为IO宽度的8倍，因此DDR3的BL常常为8，也有长度为4的（BC 4），此时通常是另外4次传输不发生或认为无效。

DDR2采用4n-bit预加载，BL有4或8两种，为8的时候相当于每次发生两个4n-bit预加载。

四、Column address（列地址）剩余问题

再说上面列地址中残余的两个问题：

低3位列地址的作用？
为什么每个Cell具有128位？

上述中以MT41K512M16为例说明，芯片IO位宽为16，DDR3具有8n-bit的预加载，所以内部Cell的宽度就是16 $\times$ 8=128bit。

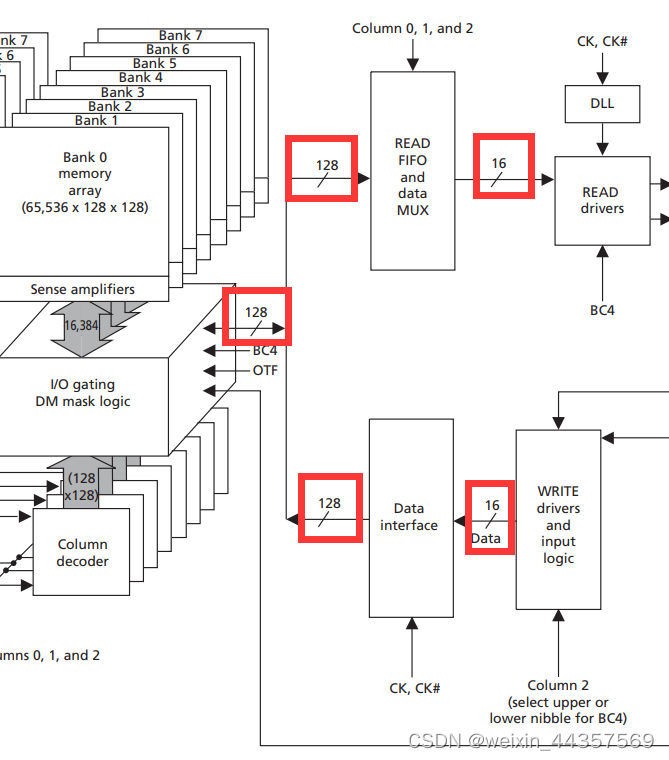

如下图所示，芯片内部左侧区域时钟为内部时钟，数据宽度为128位，右侧时钟为外部时钟，数据宽度为16位。左侧1次时钟上升沿传输128位的数据，提供右侧4次时钟上下沿共8次16位数据的传输。

当给出一个地址时，可以传输这个地址对应Cell的128位数据到FIFO，再通过4次时钟上下沿的8次数据传输到外部，也就完成了BL=8的一次突发传输。而芯片IO的8次传输，从128位到16位，需要一个8路选择器，来决定这128bit的输出顺序，列地址的低3位参与了这个选择顺序的过程。

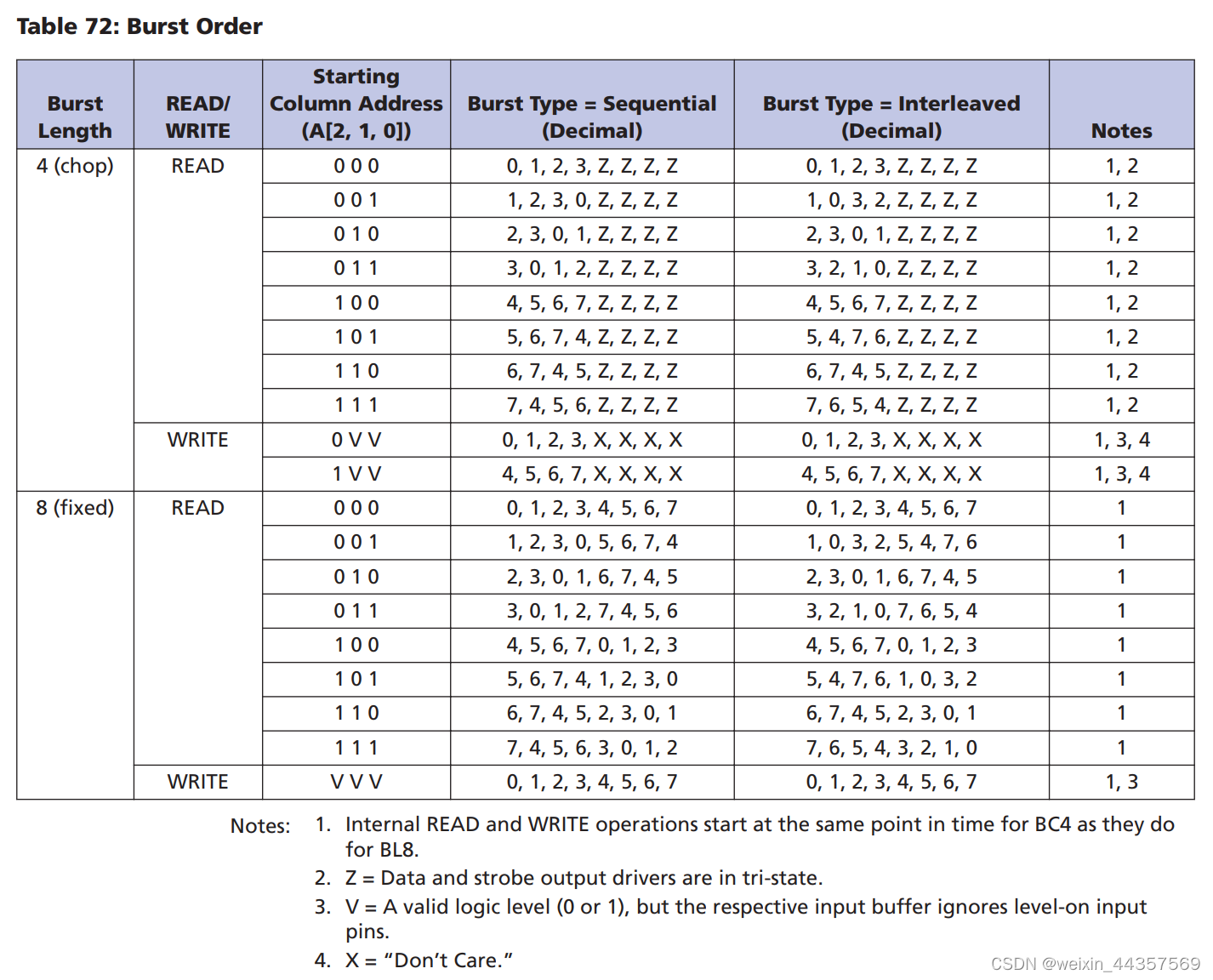

突发传输的顺序由Burst Order与Burst Type来决定，如下图所示

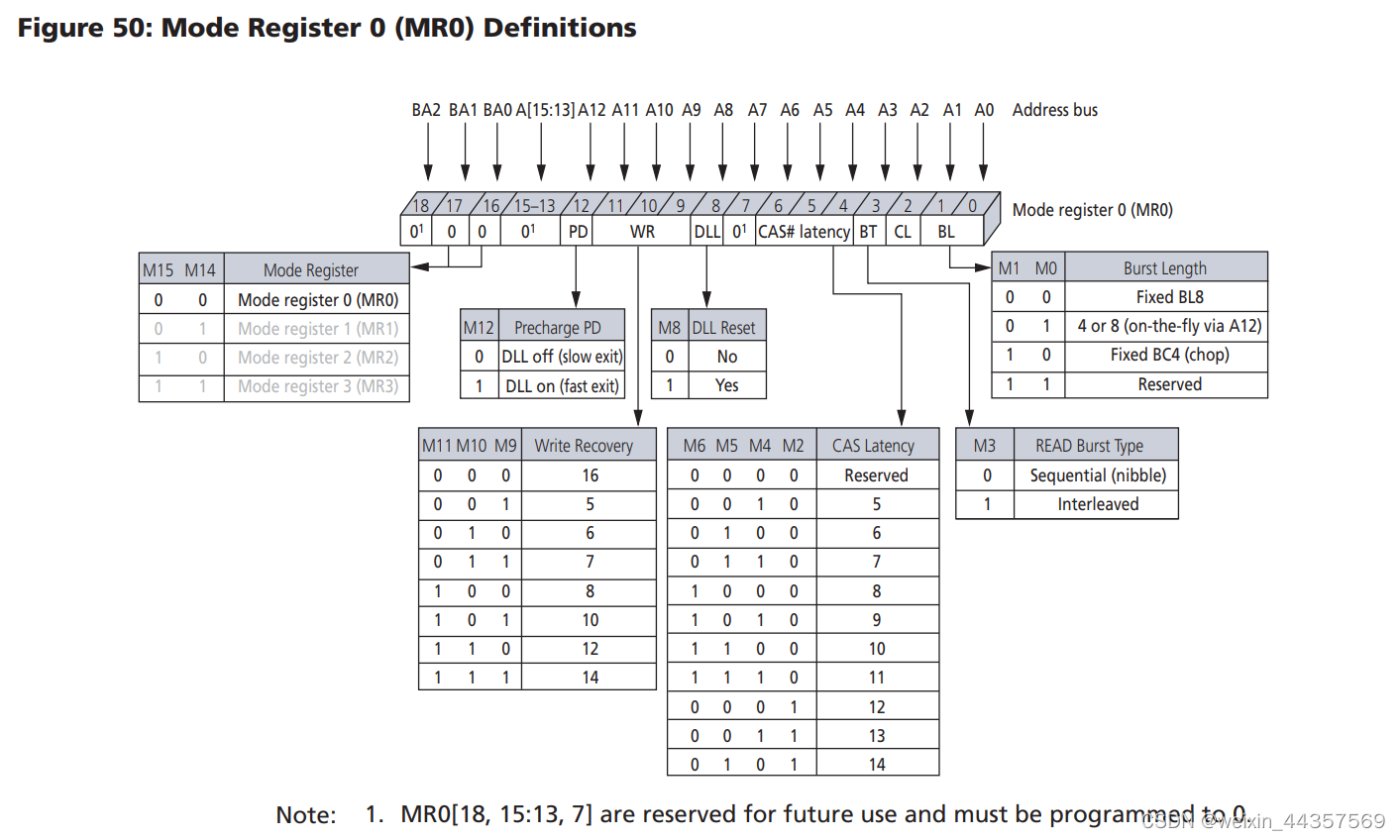

Burst Order即为低3位列地址，而Burst Type则由芯片的Mode Register0（MR0）来决定，MR0具体说明如下图。

通常我们不需要关心MR0的设置，通过设置列地址设置Burst Order为000即可，此时突发读写均为顺序操作Cell空间。

五、容量计算

在了解地址构成与寻址方式后，来计算芯片容量：

8(bank) * 65536(row) * 128(column) * 128bit(mem cell) = 8Gbit

对应芯片型号MT41K512M16中：

512(M) * 16(data width) = 8Gbit

512M即为8(bank) * 65536(row) * 128(column) * 8(burst length)，为一颗芯片中可以操作的芯片IO数据位宽的数量。

因此MT41K2G4、MT41K1G8、MT41K512M16即为三种容量大小一致、数据位宽不同的SDRAM。

六、Vivado DDR3控制器（MIG IP核）

关于IP核的具体使用可以参考两位大佬的博客

Xilinx FPGA平台DDR3设计保姆式教程（汇总篇）——看这一篇就够了_子墨祭的博客-优快云博客_fpga外接ddr3硬件设计方案https://blog.youkuaiyun.com/m0_52840978/article/details/121191410 快速上手Xilinx DDR3 IP核----汇总篇（直达链接）_孤独的单刀的博客-优快云博客https://wuzhikai.blog.youkuaiyun.com/article/details/121841813我这里提两个小点

芯片选型

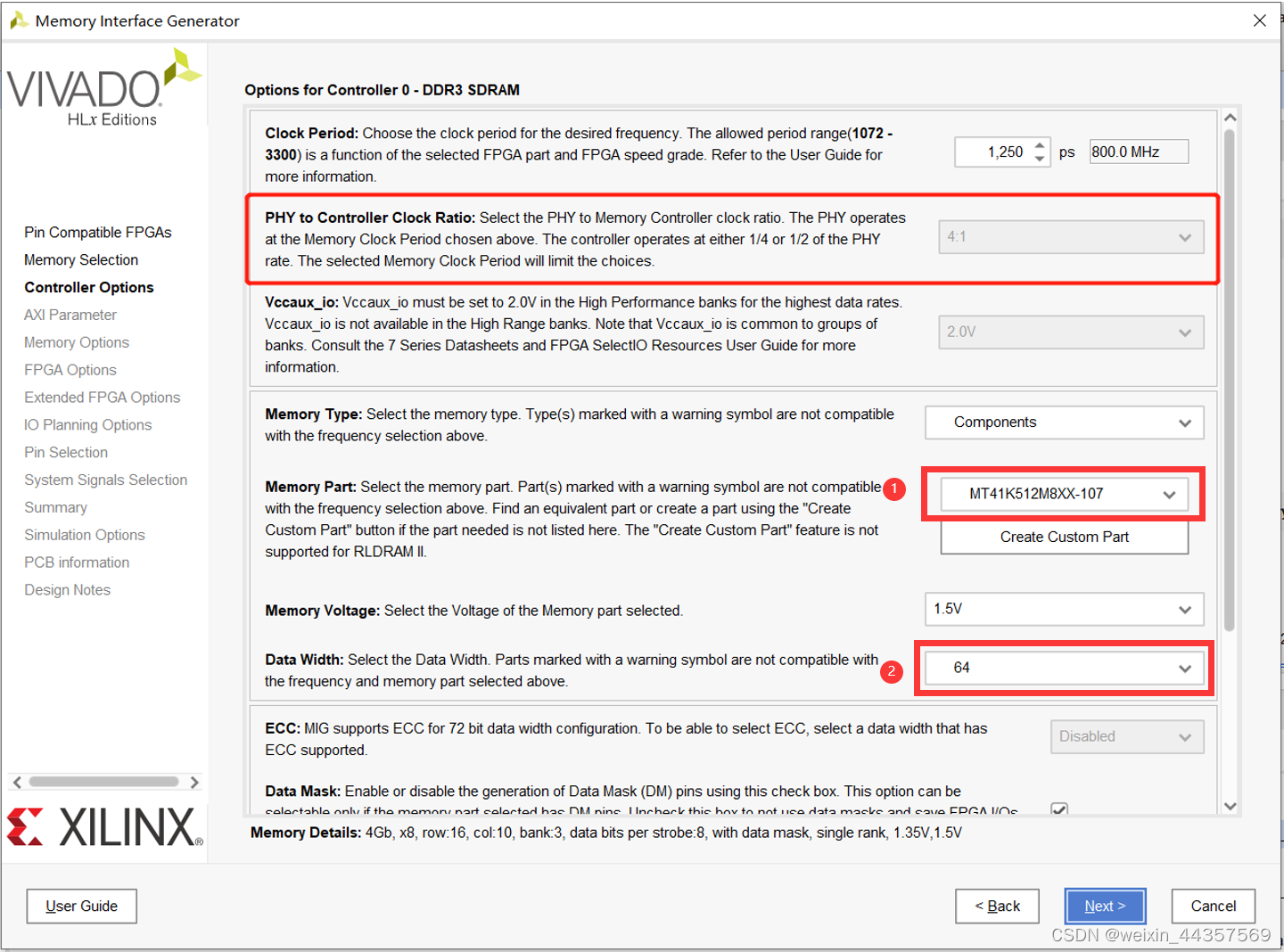

MT41K512M16芯片在MIG IP核中没有型号，作为替代可以选择MT41K512M8作为替换，MT41K512M16也是由两个MT41K512M8组成的，仅需在选择数据位宽时选择正确的数据位宽即可。比如我的板卡连接了4片MT41K512M16组成64位宽的DDR3空间，可以如下图选择。

接口信号

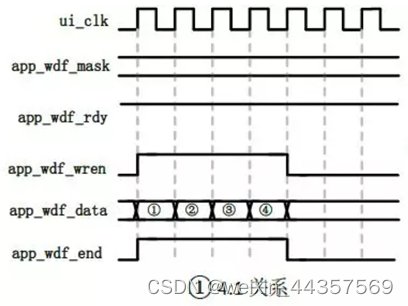

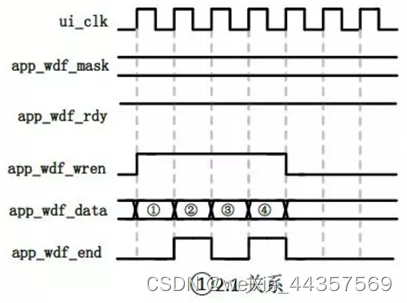

关于写DDR时MIG IP核的app_wdf_end信号设置，该信号表示的是当前给控制器的是DDR突发写的最后一个数据。其与MIG IP核设置中的PHY时钟（即芯片IO时钟）和控制器时钟（用户使用时钟）比例的设置有关，如下图所示，芯片IO为上下沿同时传输数据，控制器为单沿传输数据。芯片IO时钟设置较高时，该比值仅支持4:1，较低时可以选择4:1或2:1。
