基于FPGA的图像平滑处理

基于FPGA的图像平滑处理

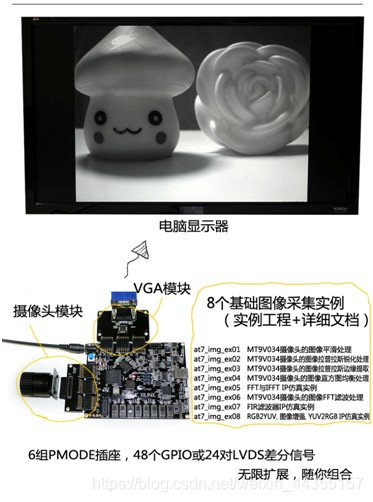

AT7_Xilinx开发板（USB3.0+LVDS）资料共享
腾讯链接：https://share.weiyun.com/5GQyKKc
百度网盘链接：https://pan.baidu.com/s/1M7PLzRs-yMJv7NFJE8GVAw
提取码：qr0t

1系统概述
如图所示，这是整个视频采集系统的原理框图。上电初始，FPGA需要通过IIC接口对CMOS Sensor进行寄存器初始化配置。这些初始化的基本参数，即初始化地址对应的初始化数据都存储在一个预先配置好的FPGA片内ROM中。在初始化配置完成后，CMOS Sensor就能够持续输出标准RGB的视频数据流，FPGA通过对其同步信号，如时钟、行频和场频进行检测，从而从数据总线上实时的采集图像数据。MT9V034摄像头默认初始化数据就能输出正常的视频流，因此FPGA中实际上未作任何IIC初始化配置。
在FPGA内部，采集到的视频数据先通过一个FIFO，将原本25MHz频率下同步的数据流转换到50MHz的频率下。接着将这个数据再送入写DDR3缓存的异步FIFO中，这个FIFO中的数据一旦达到一定数量，就会写入DDR3中。与此同时，读取DDR3中缓存的图像数据，缓存到FIFO中，并最终送往LCD驱动模块进行显
