基于MSP430F149操作数字电位器ISL23425WFVZ

本文主要讲述基于MSP430F149操作数字电位器ISL23425WFVZ，包含引脚功能、数据结构分析、编写代码、测试验证结果。

一、硬件连接

1.数字电位器ISL23425WFVZ的引脚功能如表1所示；

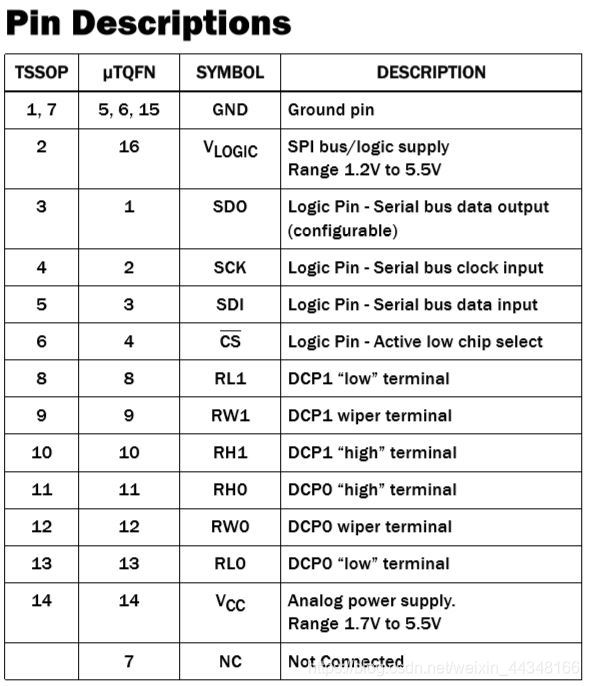

Table 1 ISL23425WFVZ的引脚功能表

2.根据数据手册中的引脚功能描述表，连接该电位器与MCU，连接示意图如图1所示；

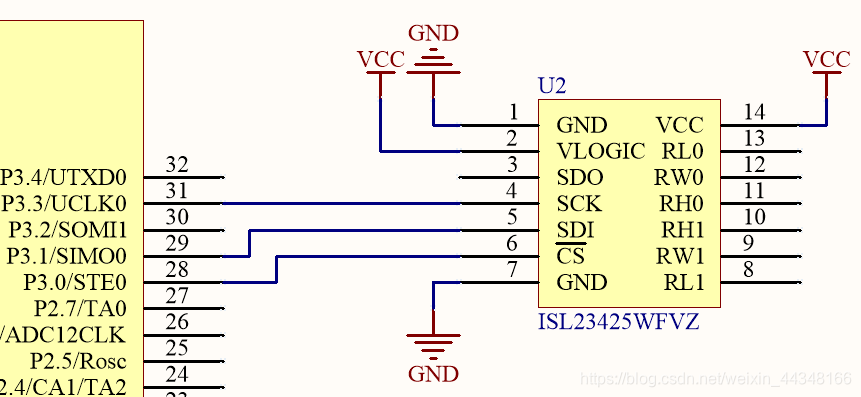

Figure 1 电位器ISL23425WFVZ与MCU连接示意图

二、数据结构分析

1.根据该数字电位器的数据手册可知，该电位器与MCU的通信方式为：SPI。

2.根据该数字电位器的数据手册可知，该电位器内部寄存器的结构如表2所示。

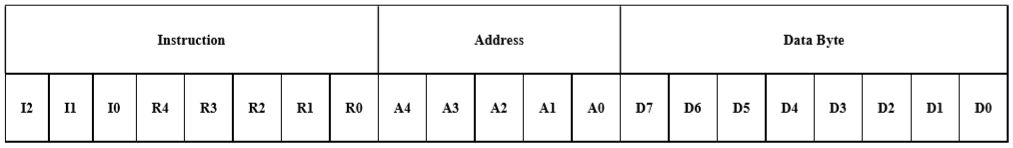

Table 2 ISL234525WFVZ内部寄存器的结构
3.ISL23425WFVZ内部寄存器功能解析

①指令Instruction部分

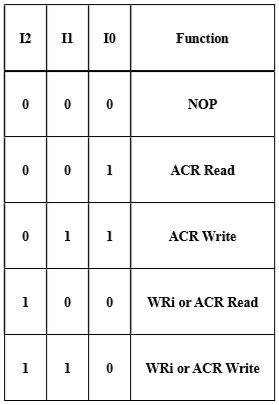

Table 3 Instruction中I2~I0组合值的功能说明

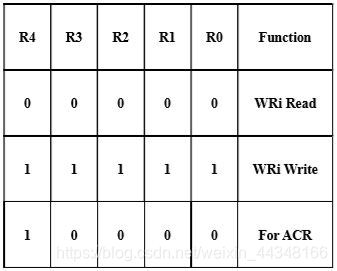

Table 4 Instruction中R4~R0组合值的功能说明

②地址Address部分

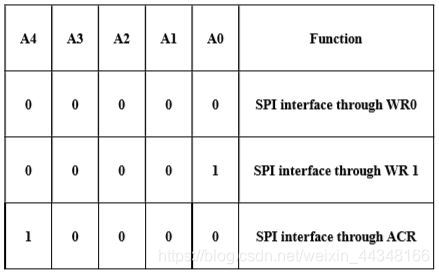

Table 5 Address中A4~A0组合值的功能说明

③数据Data Byte部分
Data Byte:控制输出电阻值，Data Byte的值为0-255，对应十六进制为00H-FFH；输出电阻值范围是0~10KΩ。输出的正向、反向阻值与滑片位置的对应关系如图2所示。

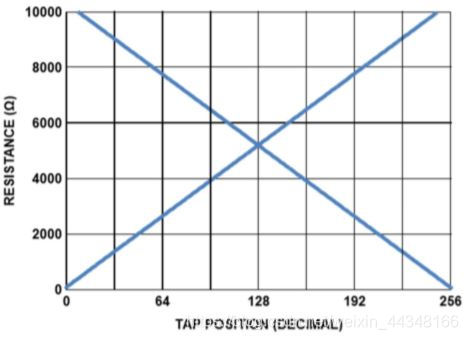

Figure 2 正向、反向电阻值与滑片位置的对应关系

4.ISL23425WFVZ的SPI数据处理

ISL23425WFVZ的2Bytes写操作时序如图3所示。

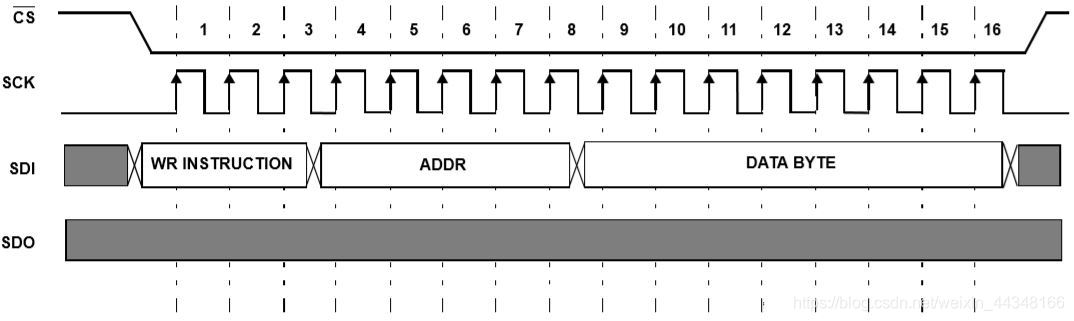

Figure 3 ISL23425WFVZ的2Bytes写操作时序图

①根据ISL23425WFVZ的2Bytes写操作时序图，将其数据从低位到高位进行分组：每16位一组，分为2个大组，共32位。不足32位时，往高位补0。

<
