真相了，你真的了解串口通信格式吗？

前言

最近在一个项目中要用到串口实现不定长数据的接收，查资料一般有两种方式，一个是串口DMA+IDLE中断，另一个是加定时器，可惜我用的华大半导体HCF030芯片，不支持串口IDLE中断，那么只能考虑加定时器这种方式了。这就牵扯到定时多久的问题，到这里，我有两个疑惑的地方，一是传送一个字节到底是传送几个bit,二是我传送多个字节的时候，中间有没有时间间隔，所以最好用示波器看一下。

你眼中的串口格式

先上一段stm32上一段串口配置的代码

  USART_InitTypeDef USART_InitStructure;
  USART_InitStructure.USART_BaudRate = BaudRate;
  USART_InitStructure.USART_WordLength = USART_WordLength_8b;
  USART_InitStructure.USART_StopBits = USART_StopBits_1;
  USART_InitStructure.USART_Parity = USART_Parity_No;
  USART_InitStructure.USART_HardwareFlowControl =    USART_HardwareFlowControl_None;
  USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
  STM_EVAL_COMInit(COM1, &USART_InitStructure);

用的时候很简单，不就是8位数据位，1位停止位，没有校验位嘛，但是这种配置下传送一个字节帧真的只有9位吗，数据位先传高位还是低位呢？有些同学可能就懵逼了，所以往下看。。

示波器下的字节帧

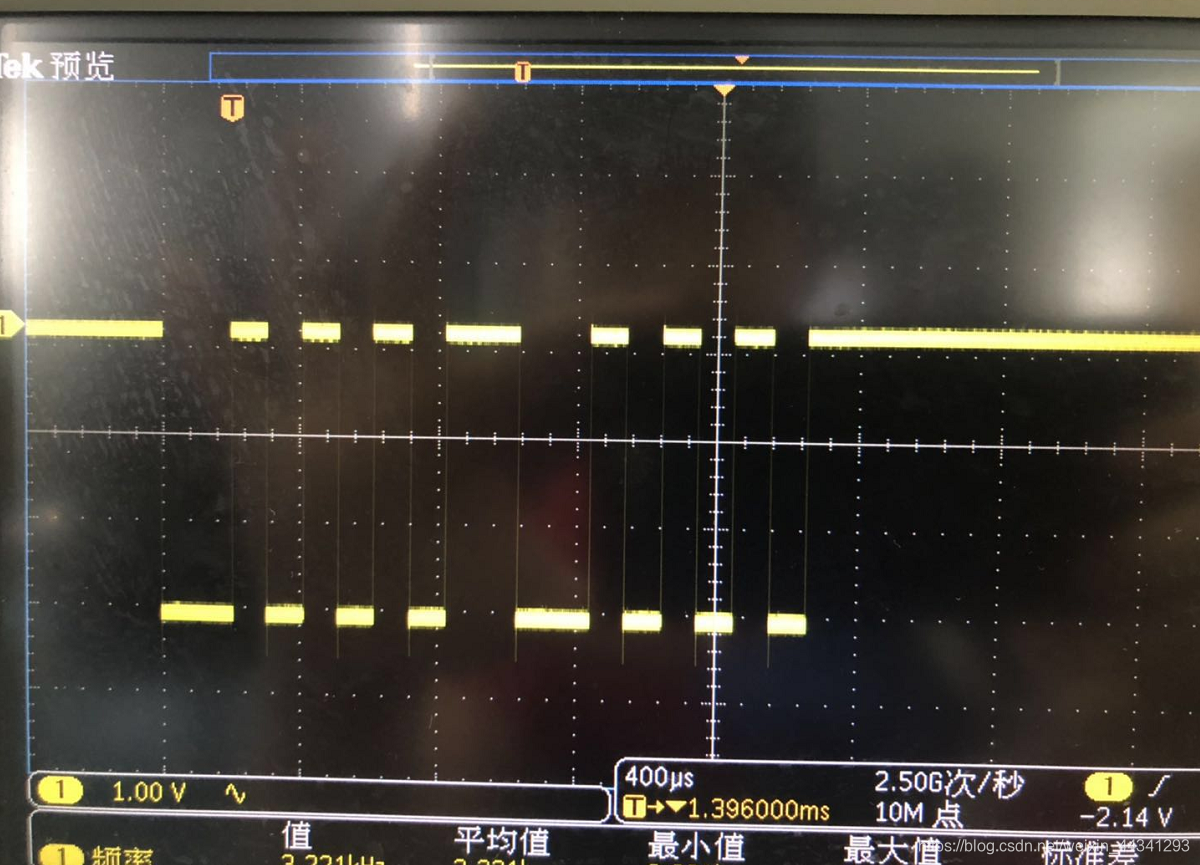

我通过串口调试助手往mcu里面连续发了两个0xaa,，0xaa即10101010，示波器下抓的图形如下：

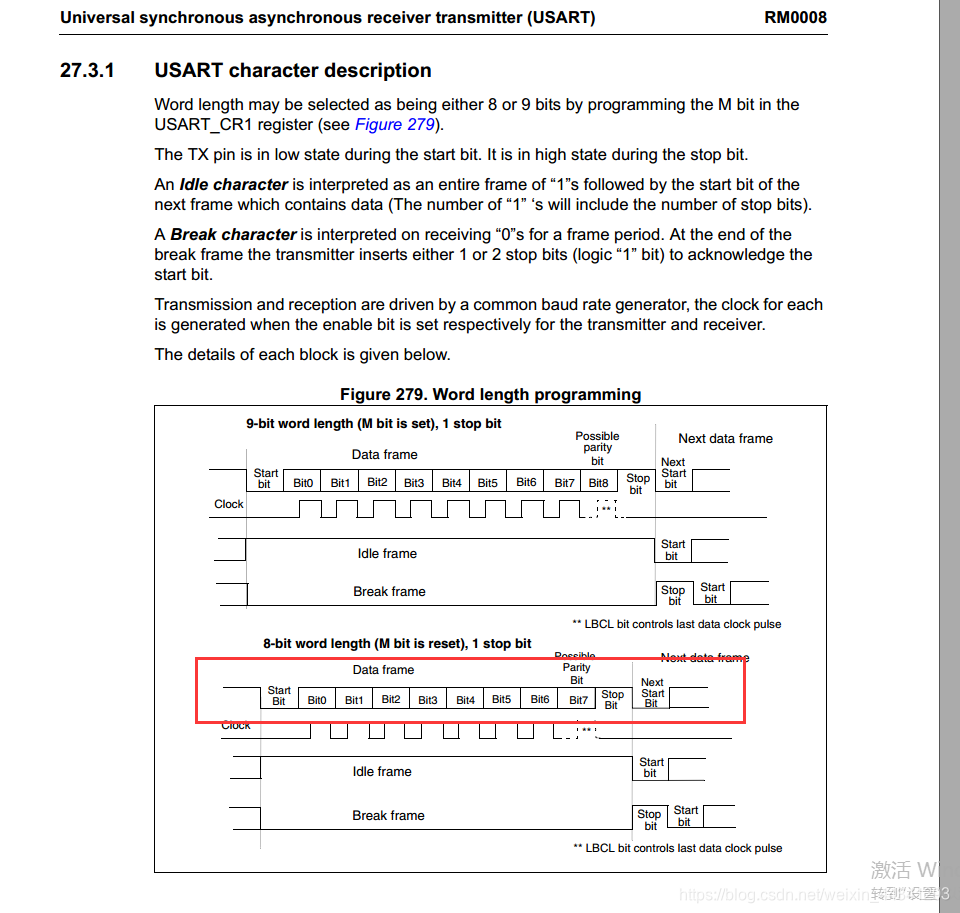

怎么分析呢？看下手册怎么说

从上图可以看出当字节长度为8位时，一个完整的字节帧格式是这样的：1个起始位–>8位数据位–>一个停止位–>下一个字节帧的起始位，这里要注意：

起始位     低电平
数据位    下发bit0,最后发bit7，即先发低位再发高位
停止位    高电平
如果一个数据帧包含多个字节，连续发，那么字节与字节之间是没有时间间隔的，即前一个字节的停止位连着下一个字节的起始位

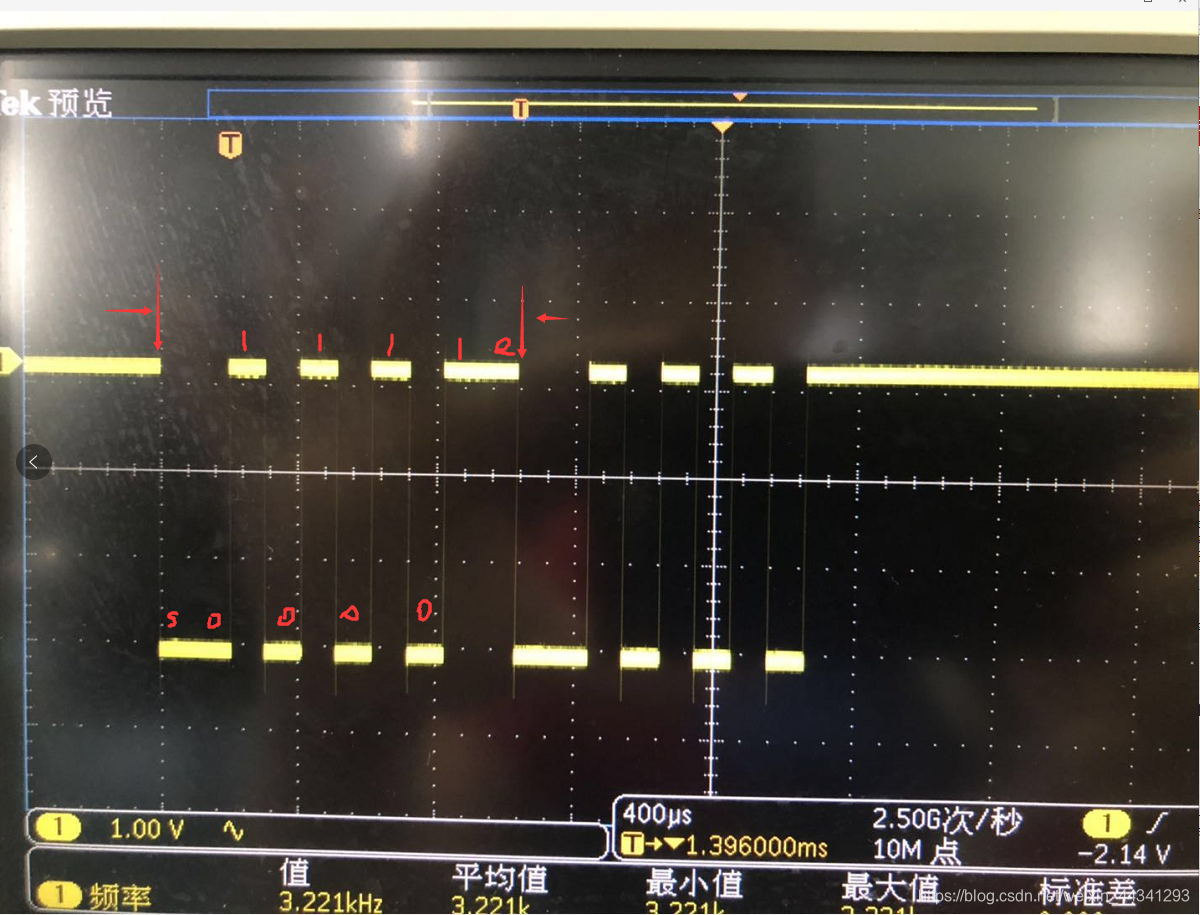

标注后

两个箭头之前是第一个字节，0xaa，
s标注表示start起始位
01010101表示8位数据位
e标注表示stop停止位
