一年多没有敲代码了，最近暑假在做一个项目，这里记录一下我遇到过的一些问题。

这是我使用的工具和开发环境：

Modbus Poll
Modbus Slave
NModbus4
VS2019开发环境
C# WPF

NModbus4

引用NMdbus4，modbus RTU使用下面这个就OK
NMdbus4库传送门

using Modbus.Device;

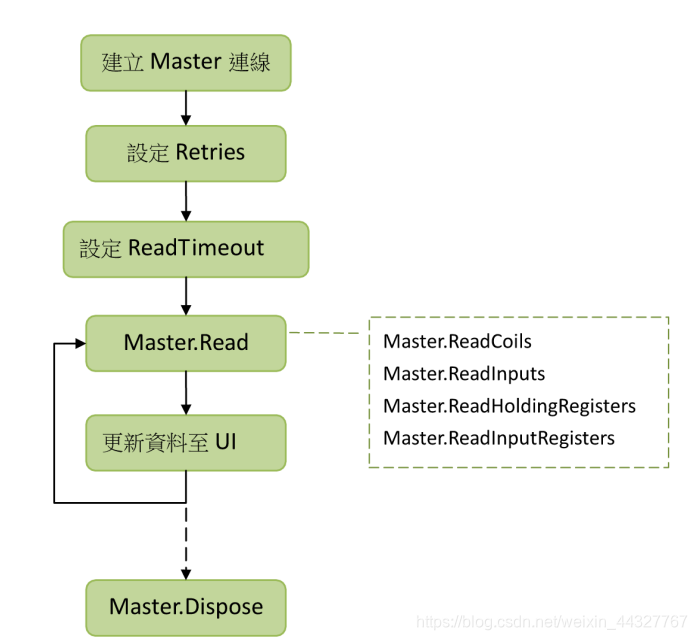

开发流程

在这里插入图片描述
第一步，实现打开串口，modbus建立主站

//全局变量
ModbusSerialMaster master;//主站
byte slaveID = 1;//设备站号
ushort address = 0;//寄存器地址
ushort[] Registers = new ushort[30];//用来保存寄存器的数据

 serialPort.PortName = COM_ComboBox.Text;//串口号
 serialPort.BaudRate =Convert.ToInt32(BaudRate_ComboBox.Text);//波特率
serialPort.DataBits = Convert.ToInt16(DaTaBit_ComboBox.Text);//数据位
serialPort.Parity =(Parity)Convert.ToInt16(ParityBit_ComboBox.Text);//校验位
serialPort.StopBits = (StopBits)Convert.ToDouble(StopBit_Combobox.Text);//停止位
serialPort.Open(); //串口打开

master = ModbusSerialMaster.CreateRtu(serialPort);    //建立连接
master.Transport.Retries = 3;   //尝试三次
master.Transport.ReadTimeout = 1000; //milliseconds    响应时间

第二步，使用03功能码相对应的方法，03的功能是：读保持寄存器

Registers = master.ReadHoldingRegisters(slaveID, address, 30);//功能码03（从站地址，寄存器地址，读几个寄存器）
//Registers 收到数据，直接更新到界面就好了
//在这里朋友们注意一下，这个方法是一次性读完的。我之前就是不注意添加了for循环读取，结果总引发事件，提示bug

如果要实时读取，可以使用WPF界面专用的的定时器

using System.Windows.Threading;

   public MainWindow()
        {
            InitializeComponent();
            dispatcherTimer.Tick += new EventHandler(dispatcherTimer_Tick);
            serialPort.DataReceived += new 	SerialDataReceivedEventHandler(serialPort_DataReceived);//数据接收
        }
DispatcherTimer dispatcherTimer = new DispatcherTimer();//计时器

//这里的代码放Button事件里，因为我是调试，所以我是跟串口打开，放一起的
dispatcherTimer.Interval = new TimeSpan(0, 0, 0, 0, 1);//定时
dispatcherTimer.Start();

 private void dispatcherTimer_Tick(object sender, EventArgs e)//定时引发事件
        {
            Registers = master.ReadHoldingRegisters(slaveID, address, 30);//功能码03（从站地址，寄存器地址，读几个寄存器）
            //Registers[这里我是直接对应寄存器地址了，这样方便]
            CurrentSpeed.Content = "电机当前速度：" + Registers[0x10].ToString();
            SystemVoltage.Content = "系统电压：" + Registers[0x11].ToString() + " V";
            SystemTemp.Content = "系统温度：" + Registers[0x12].ToString() + " ℃";
            SystemCurrent.Content = "系统电流：" + Registers[0x0f].ToString() + " mA";
        }
