1、相机标定的意义

在机器视觉领域，相机的标定是一个关键的环节，它决定了机器视觉系统能否有效的定位，能否有效的计算目标物。每个镜头的在生产和组装过程中的畸变程度各不相同，通过相机标定可以校正这种镜头畸变，生成矫正后的图像——矫正透镜畸变；相机的标定基本上可以分为两种，第一种是相机的自标定；第二种是依赖于标定参照物的标定方法。前者是相机拍摄周围物体，通过数字图像处理的方法和相关的几何计算得到相机参数，但是这种方法标定的结果误差较大，不适合于高精度应用场合。后者是通过标定参照物，由相机成像，并通过数字图像处理的方法，以及后期的空间算术运算计算相机的内参和外参。

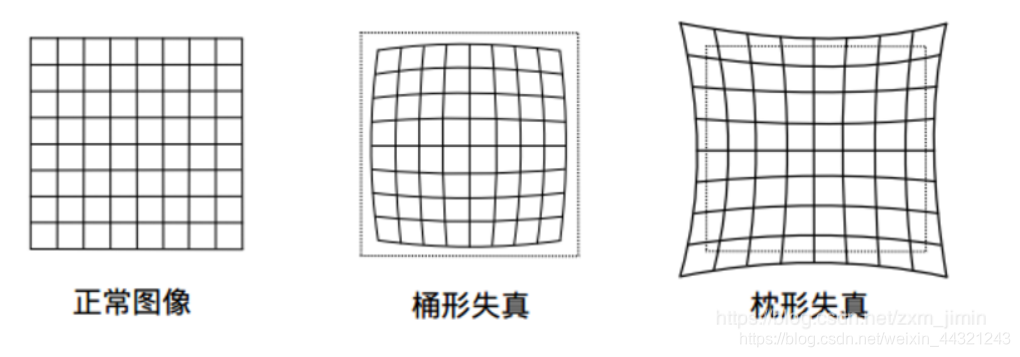

相机在出厂之前都需要进行相机标定，用软件的方法校正生成的图像，避免拍摄出的图像产生桶形和枕形畸变；
在这里插入图片描述

2.相机内参矩阵原理

详见 https://www.cnblogs.com/Jessica-jie/p/6596450.html
摄像机模型

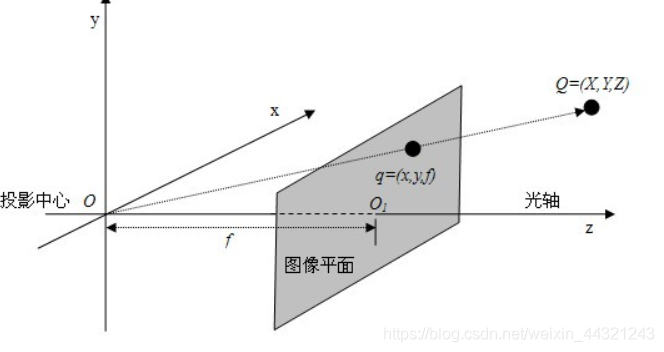

Pinhole Camera模型如下图所示：

在这里插入图片描述
这是一个小孔成像的模型，其中：
1.O点是相机的中心点，也是相机坐标系的中心点；
2.z轴表示相机的主轴；
3.q点所在的平面表示相机的像平面，即图片坐标系所在的二维平面；
4.O1点表示主点，主轴与像平面相交的点；
5.O点到O1点的距离，即相机的焦距f；
6.像平面上的x和y坐标轴是与相机坐标系上的X和Y坐标轴互相平行的；
7.
