1. I2C子系统总体架构

I2C子系统可以让驱动开发者可以在内核中方便添加自己的I2C设备驱动程序，让内核统一管理I2C设备，从而可以更容易的在linux驱动自己的I2C接口硬件

1.1 I2C子系统的组成部分

i2c子系统主要由3部分组成I2C核心，I2C总线驱动，I2C设备驱动

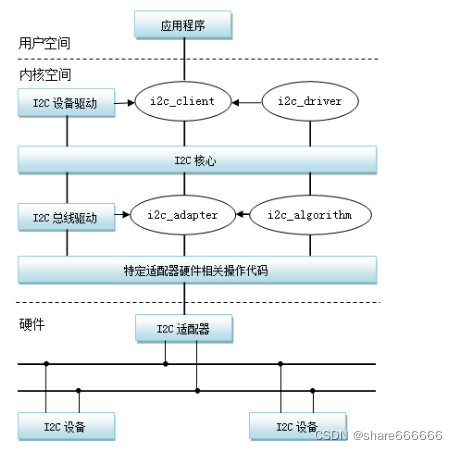

i2c子系统总体架构图如下图所示

在这里插入图片描述

1.I2C核心

I2C核心提供了I2C总线驱动（适配器）和设备驱动的注册、注销方法，I2C通信方法(”algorithm”)上层的，与具体硬件无关的代码以及探测设备检测设备地址的上层代码等。

2.I2c总线驱动

（1）I2C总线驱动是对I2C硬件体系结构中适配端的实现，适配器可由CPU控制，甚至可以直接集成到CPU内部。

（2）I2C总线驱动主要包含I2C适配器数据结构i2c_adapter ,I2C适配器的Algorithm数据结构i2c_algorithm和控制I2C适配器产生通信信号的函数

（3）经由I2C总线驱动的代码，我们可以控制I2C适配器以主控方式产生开始位，停止位，读写周期，以及以从设备方式被读写，产生ACK等。

3.I2C设备驱动

（1）I2C设备驱动（也称为客户驱动）是对I2C硬件体系结构中设备端的实现，设备一般挂接在受CPU控制的I2C适配器上，通过I2C适配器与CPU交换数据

（2）I2C设备驱动主要包含数据结构i2c_driver和i2c_clien,我们需要根据具体设备实现其中的成员函数。

1.2 I2C子系统相关的结构体

1.i2c_adapter结构体（I2C适配器）

struct i2c_adapter是用来描述一个I2C适配器，在SoC中的指的就是内部外设I2C控制器，当向I2C核心层注册一个I2C适配器时就需要提供这样的一个结构体变量。

struct i2c_adapter {


	struct module *owner;		// 所有者
	unsigned int class;		  // 该适配器支持的从设备的类型
	const struct i2c_algorithm *algo; // 该适配器与从设备的通信算法
	void *algo_data;

	/* data fields that are valid for all devices	*/
	struct rt_mutex bus_lock;

	int timeout;			// 超时时间
	int retries;
	struct device dev;		// 该适配器设备对应的device

	int nr;				// 适配器的编号
	char name[48];		// 适配器的名字
	struct completion dev_released;

	struct mutex userspace_clients_lock;
	struct list_head userspace_clients; //// 用来挂接与适配器匹配成功的从设备i2c_client的一个链表头

	struct i2c_bus_recovery_info *bus_recovery_info;
	const struct i2c_adapter_quirks *quirks;
};

2.i2c_algorithm结构体（I2C算法）

struct i2c_algorithm结构体代表的是适配器的通信算法，在构建i2c_adapter结构体变量的时候会去填充这个元素。

struct i2c_algorithm {



	int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,
			   int num);
	int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,
			   unsigned short flags, char read_write,
			   u8 command, int size, union i2c_smbus_data *data);

	/* To determine what the adapter supports */
	u32 (*functionality) (struct i2c_adapter *);

#if IS_ENABLED(CONFIG_I2C_SLAVE)
	int (*reg_slave)(struct i2c_client *client);
	int (*unreg_slave)(struct i2c_client *client);
#endif
};

3.i2c_client结构体

i2c_client结构体用来描述一个i2c次设备一个i2c次设备用对应一个i2c_client结构体来描述其信息

struct i2c_client {

       //描述一个i2c次设备
	unsigned short flags;		//  描述i2c次设备特性的标志位
	unsigned short addr;		//  i2c 次设备的地址

	char name[I2C_NAME_SIZE];			////  i2c次设备的名字
	struct i2c_adapter *adapter;	//  指向与次设备匹配成功的适配器
	struct device dev;		//  该次设备对应的device
	int irq;			//  次设备的中断引脚
	struct list_head detected;  //  作为一个链表节点挂接到与他匹配成功的i2c_driver 相应的链表头上
#if IS_ENABLED(CONFIG_I2C_SLAVE)
	i2c_slave_cb_t slave_cb;	/* callback for slave mode	*/
#endif
};

4.device_driver结构体

device_driver结构体用来描述一个i2c设备驱动，一个i2c设备驱动可以对应许多i2c_client从设备

struct i2c_driver {

      // 代表一个i2c设备驱动
	unsigned int class;  //// i2c设备驱动所支持的i2c设备的类型

	int (*attach_adapter)(struct i2c_adapter *) __deprecated;// 用来匹配适配器的函数 adapter
	int (*probe)(struct i2c_client *, const struct i2c_device_id *); // 设备驱动层的probe函数
	int (*remove)(struct i2c_client *);							 // 设备驱动层卸载函数

	/* driver model interfaces that don't relate to enumeration  */
	void (*shutdown)(struct i2c_client *);

	void (*alert)(struct i2c_client *, unsigned int data);

	int (*command)(struct i2c_client *client, unsigned int cmd, void *arg);

	struct device_driver driver;    //  该i2c设备驱动所对应的device_driver
	const struct i2c_device_id *id_table;   //  设备驱动层用来匹配设备的id_table

	int (*detect)(struct i2c_client *, struct i2c_board_info *);
	const unsigned short *address_list;  //  该设备驱动支持的所有次设备的地址数组
	struct list_head clients;  //  用来挂接与该i2c_driver匹配成功的i2c_client (次设备)的一个链表头
};

5。关键文件（drivers\i2c）

(1)i2c-core.c： i2c核心层

(2)busses目录：这个文件中是已经编写好的各种向i2c核心层注册的适配器

(3)algos目录：这个目录里面是一些I2C通信算法

2. i2c_adapter适配器分析

2.1设备树文件device

在dts文件中可以看到关于i2c控制器（adapter）的device定义如下

i2c1: i2c@48070000 {


			compatible = "ti,omap4-i2c";    //适配码
			reg = <0x48070000 0x100>;           //寄存器基地址
			interrupts = <GIC_SPI 51 IRQ_TYPE_LEVEL_HIGH>;  //中断
			#address-cells = <1>;
			#size-cells = <0>;
			ti,hwmods = "i2c1";
			status = "disabled";
		};

		i2c2: i2c@48072000 {


                ...
		};

		i2c3: i2c@48060000 {


                ...
		};

		i2c4: i2c@4807a000 {


                ...
		};

		i2c5: i2c@4807c000 {


			compatible = "ti,omap4-i2c";
			reg = <0x4807c000 0x100>;
			interrupts = <GIC_SPI 55 IRQ_TYPE_LEVEL_HIGH>;
			#address-cells = <1>;
			#size-cells = <0>;
			ti,hwmods = "i2c5";
			status = "disabled";
		};

i2c的子节点在系统初始后自动从设备树读取i2c控制器的数据然后创建一个platform device （总线设备）。

2.2适配器驱动driver

Platform机制的本身使用并不复杂，由两部分组成：platform_device 和 platfrom_driver。所以上面已经创建了platform_device下面就应该创建platfrom_driver

drivers\i2c\busses\i2c-omap.c:

1.适配机制

 static struct platform_driver omap_i2c_driver =
 {


	.probe		= omap_i2c_probe,
	.remove		= omap_i2c_remove,
	.driver		= {


		.name	= "omap_i2c",
		.pm	= OMAP_I2C_PM_OPS,
		.of_match_table = of_match_ptr(omap_i2c_of_match),  //适配函数
	},
};

static const struct of_device_id omap_i2c_of_match[] = {

      //结构体数组
	{


		.compatible = "ti,omap4-i2c",
		.data = &omap4_pdata,
	},
	{


		.compatible = "ti,omap3-i2c",
		.data = &omap3_pdata,
	},
	{


		.compatible = "ti,omap2430-i2c",
		.data = &omap2430_pdata,
	},
	{


		.compatible = "ti,omap2420-i2c",
		.data = &omap2420_pdata,
	},
	{

    },
};

device和driver根据compatible属性进行适配。上面提到的描述i2c的dtb文件中compatible = “ti,omap4-i2c”。所以device和driver是因为.compatible = "ti,omap4-i2c"而适配上。

2.omap_i2c_probe函数分析

函数在总线上驱动和设备的名字匹配后，就会调用驱动的probe函数,

（1）开始通过Platform机制提供的API接口获取Platform device 的中断号和寄存器基地址

（2）给omap_i2c_dev数据结构分配存储空间，并且初始化该结构

（3）存储dev->driver_data数据i2c寄存器进行初始化

（4）给i2c指定中断处理函数，用于i2c总线的数据传输

（5）初始化结构体i2c_adapter 将i2c_adapter注册到i2c-core层

omap_i2c_probe(struct platform_device *pdev)
{


	...

	/* (1) 获取i2c adapter的中断号，在dts中定义的"interrupts"属性 */
	irq = platform_get_irq(pdev, 0);
	if (irq < 0) {


		dev_err(&pdev->dev, "no irq resource?\n");
		return irq;
	}  //中断判断

	omap = devm_kzalloc(&pdev->dev, sizeof(struct omap_i2c_dev), GFP_KERNEL);//申请一个内存空间存放dev
	if (!omap)
		return -ENOMEM;
	/* (2) 获取i2c adapter的寄存器基地址，在dts中定义的"reg"属性 */
	mem = platform_get_resource(pdev, IORESOURCE_MEM, 0);  //ioresource_mem
	omap->base =
