数据的层次表示

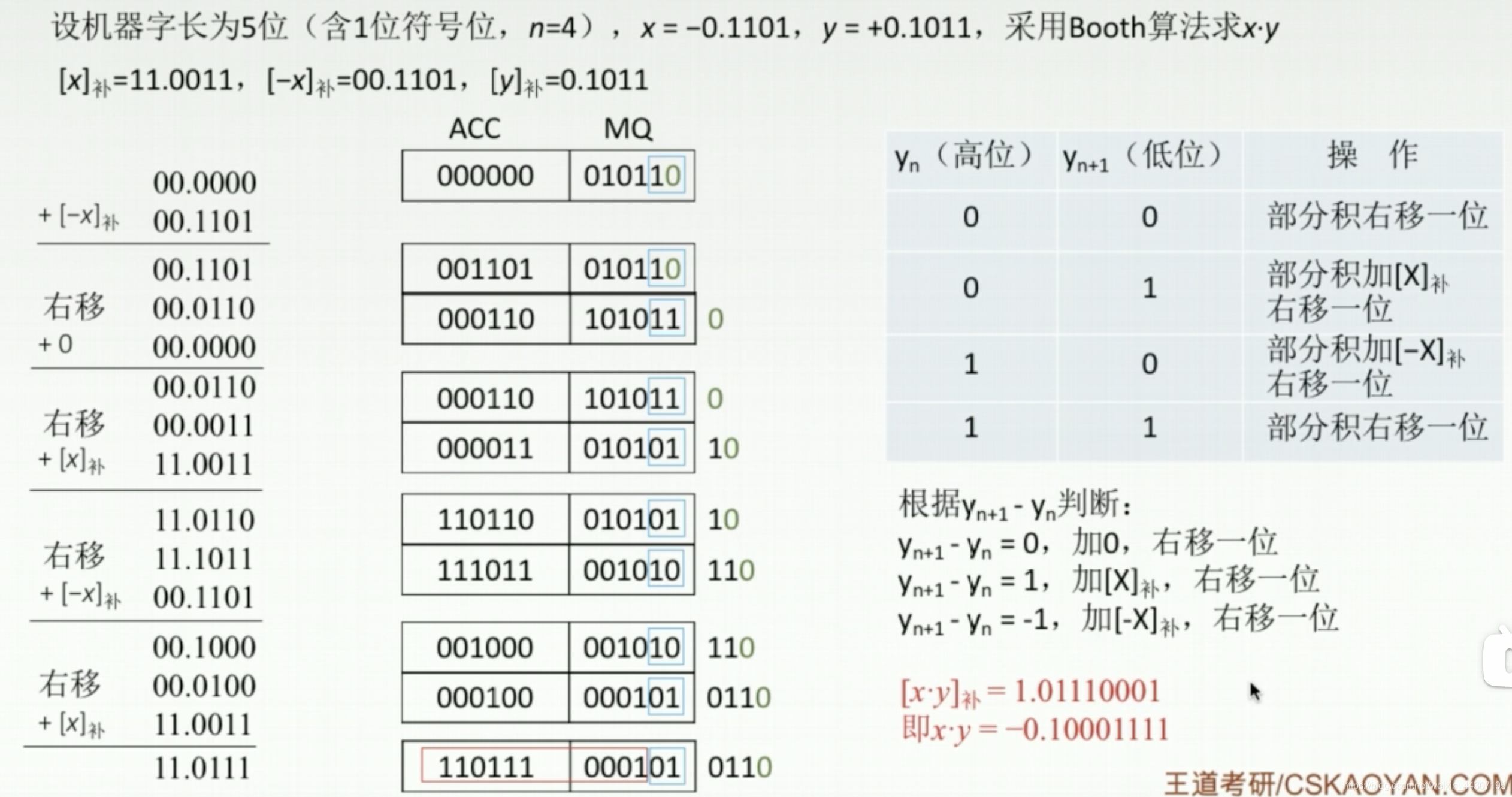

  1. 乘法运算

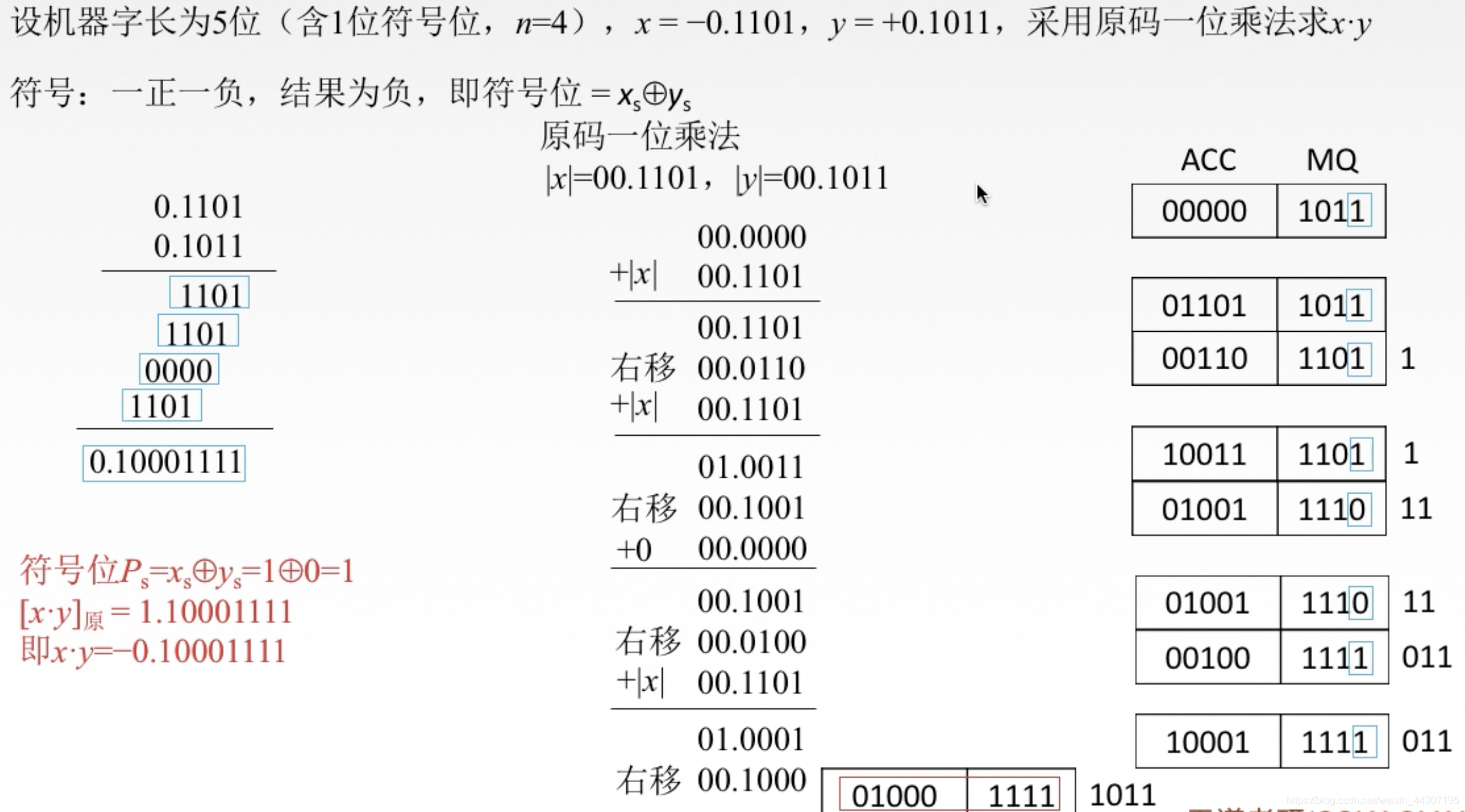

    1. 原码一位乘法

      符号与数值分开处理

    在这里插入图片描述

    在这里插入图片描述

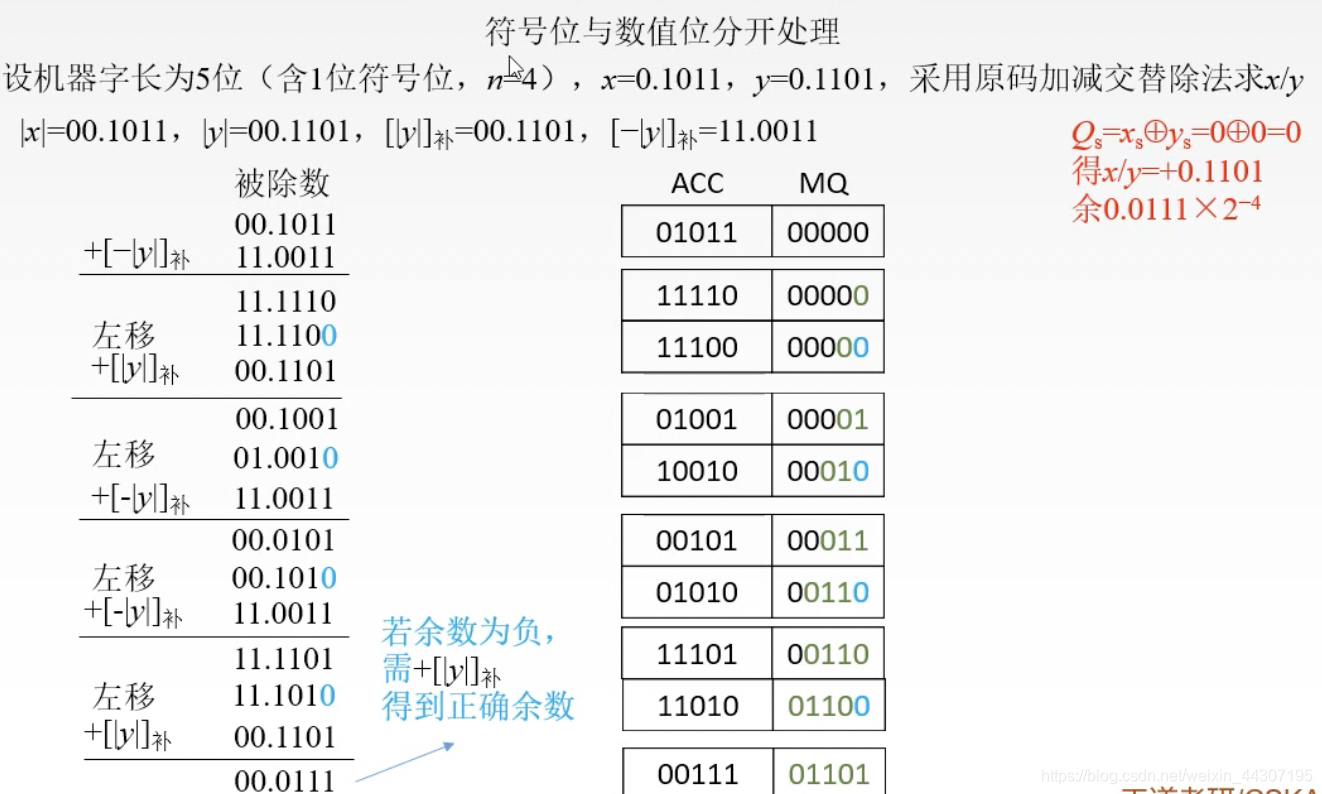

  2. 除法运算

    1. 原码回复余数法

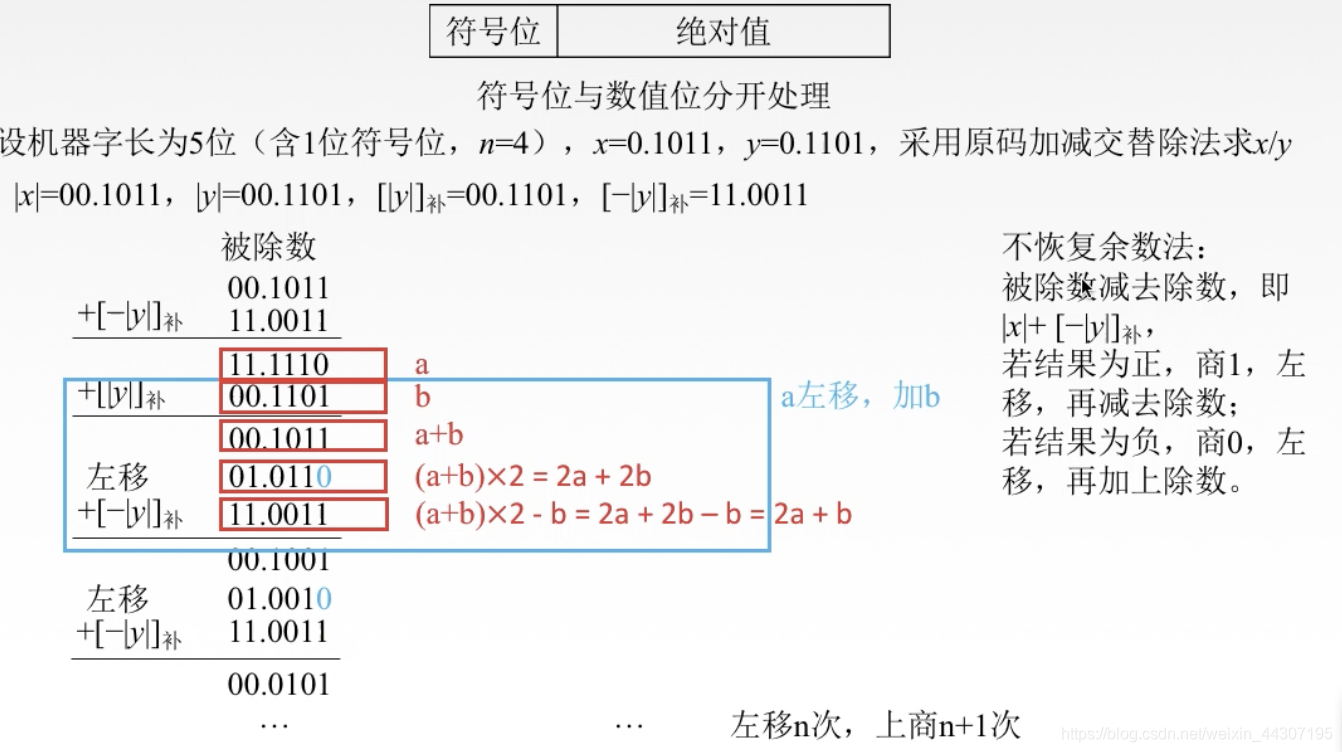

    2. 不恢复余数法

      在这里插入图片描述

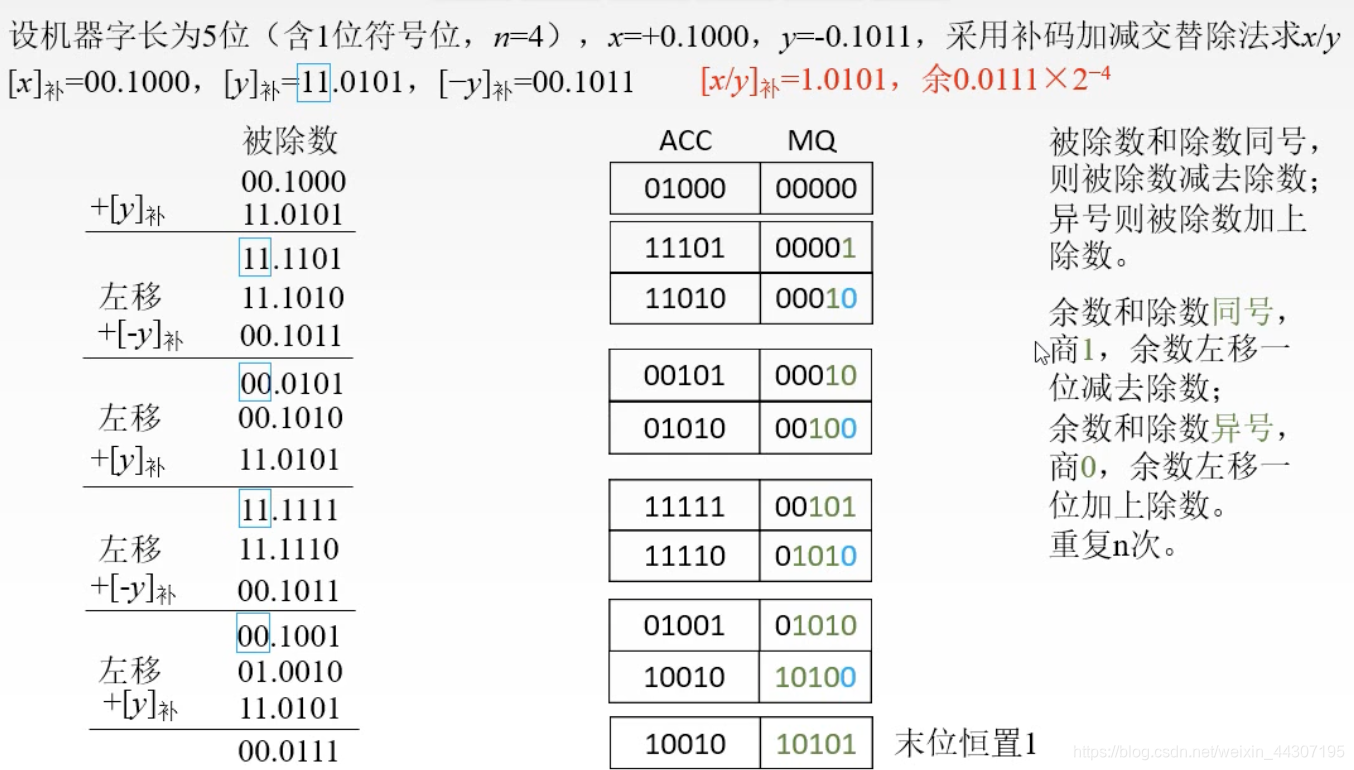

    3. 补码加减交替法

      在这里插入图片描述

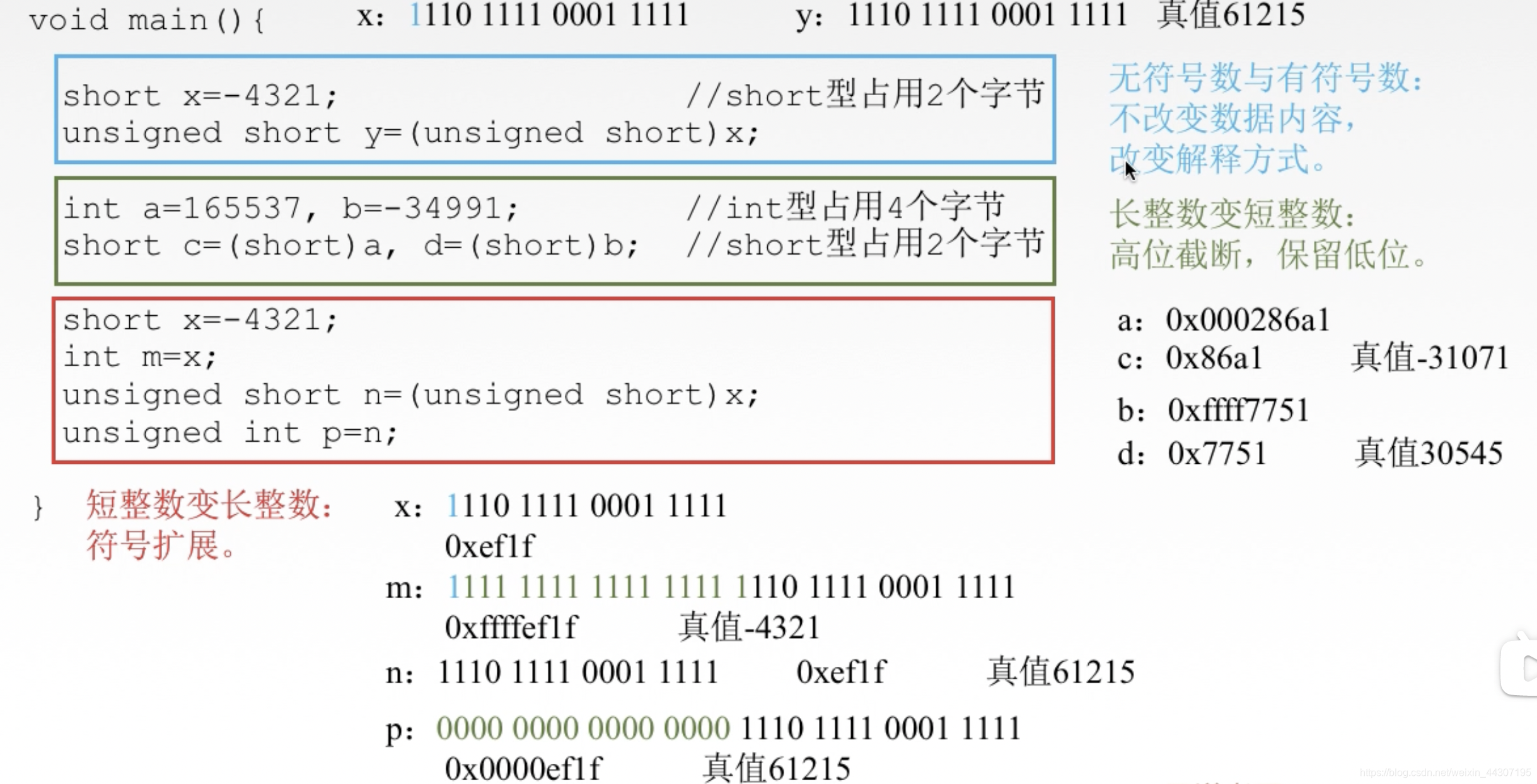

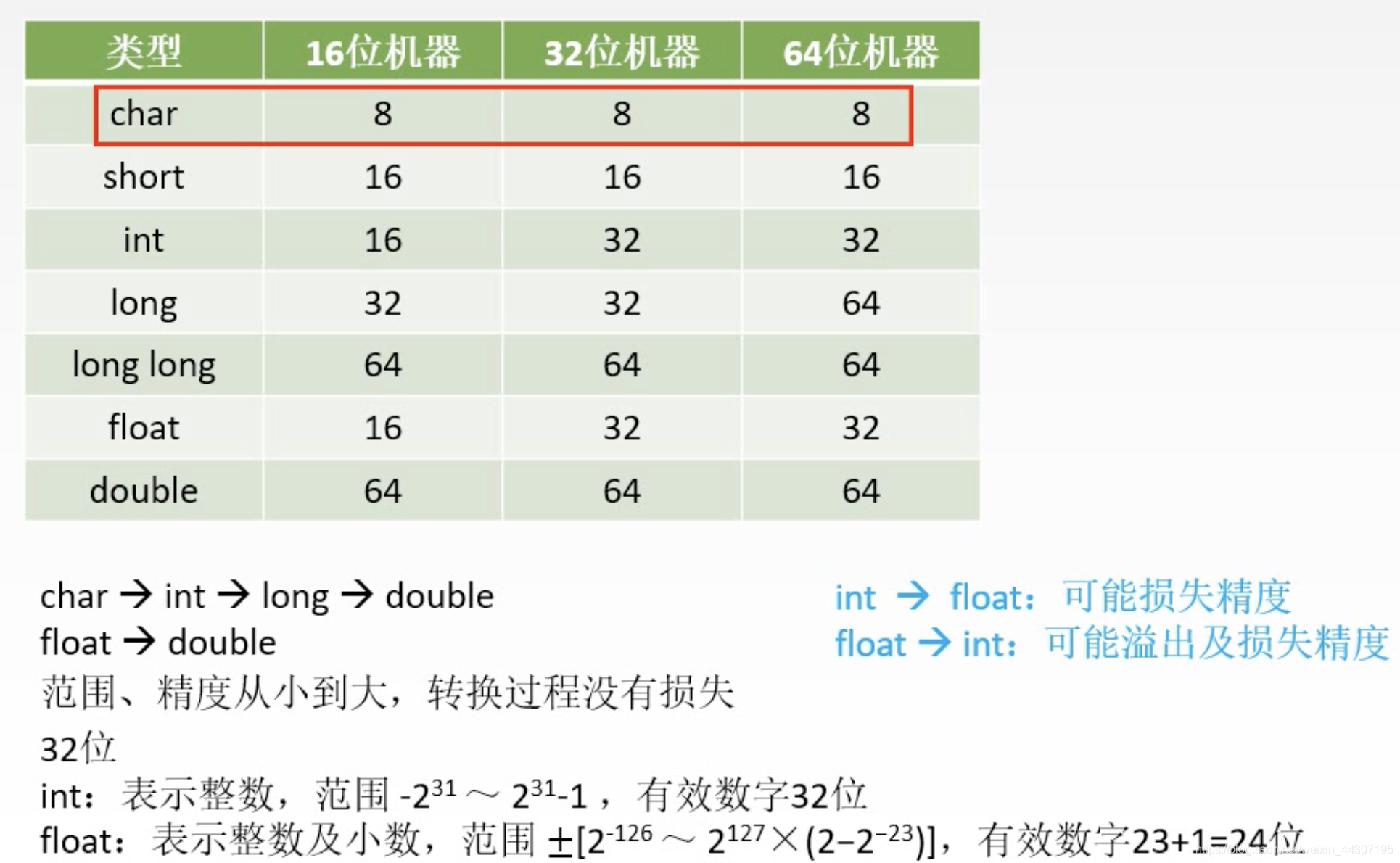

  3. 强制类型转换

    在这里插入图片描述

四、浮点数的表示和运算

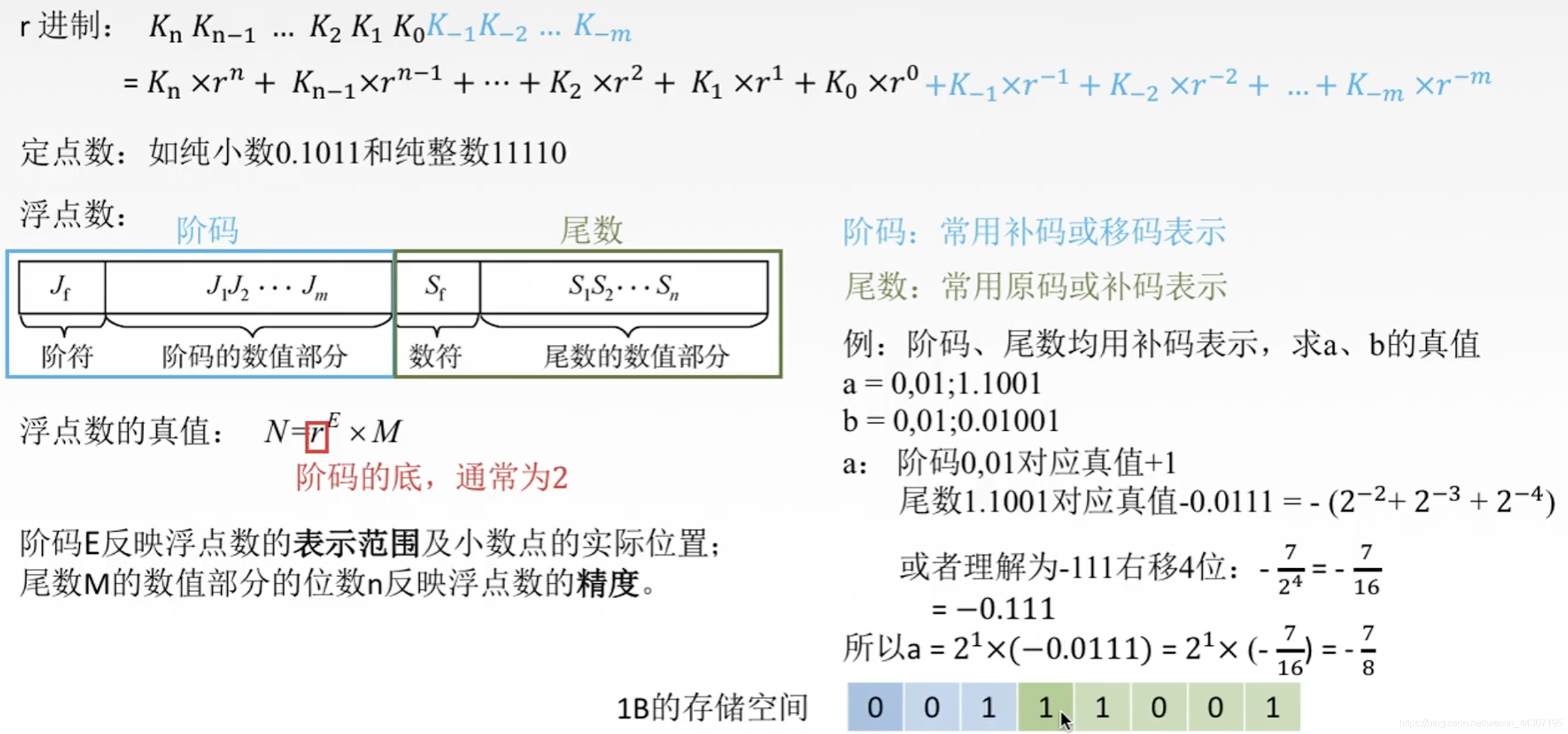

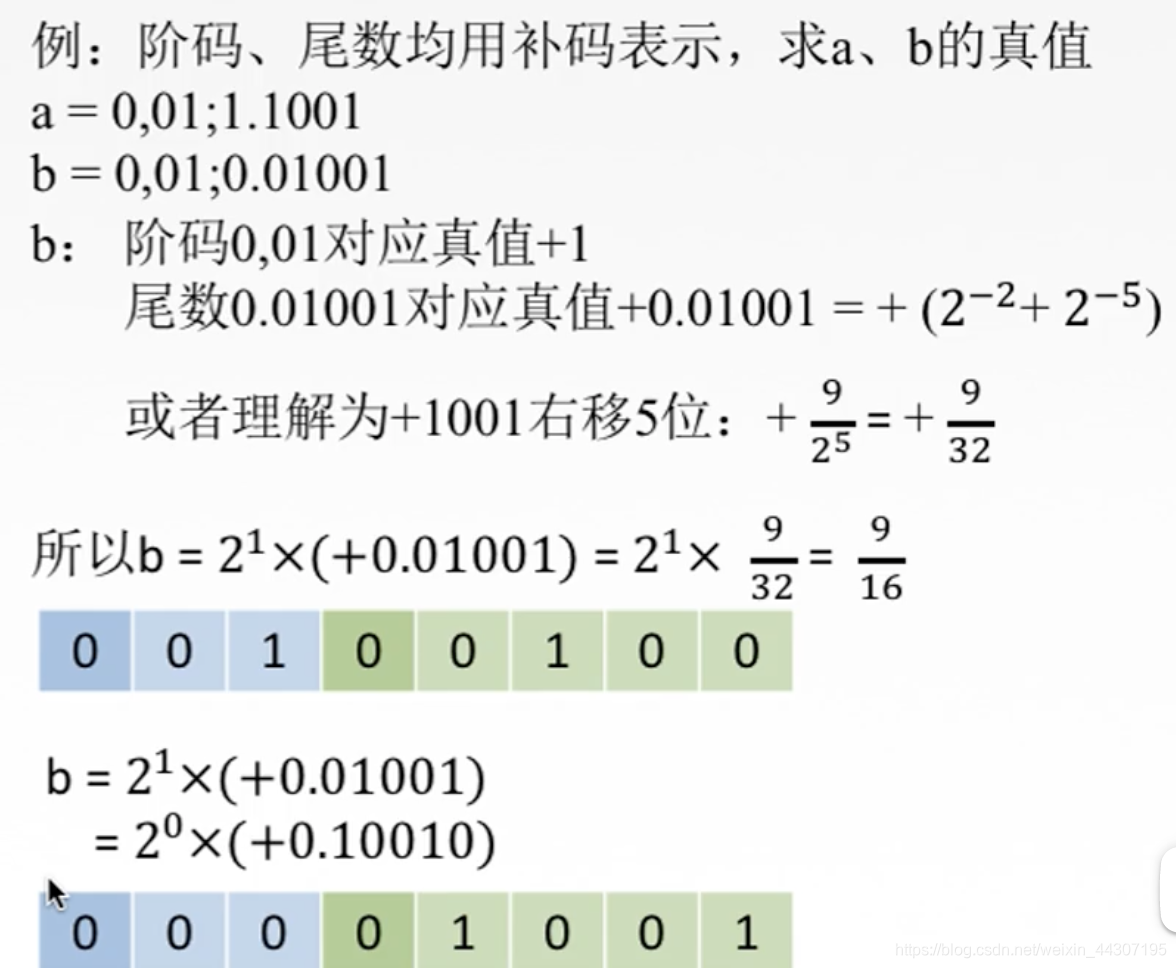

  1. 🌟基本格式

    在这里插入图片描述

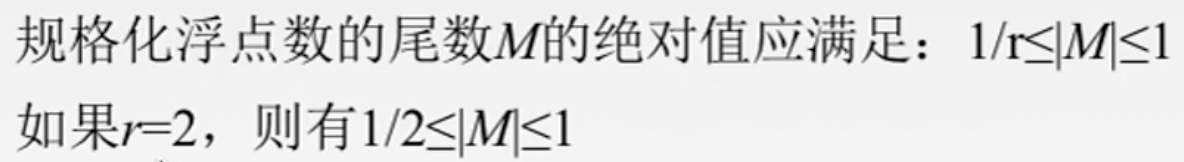

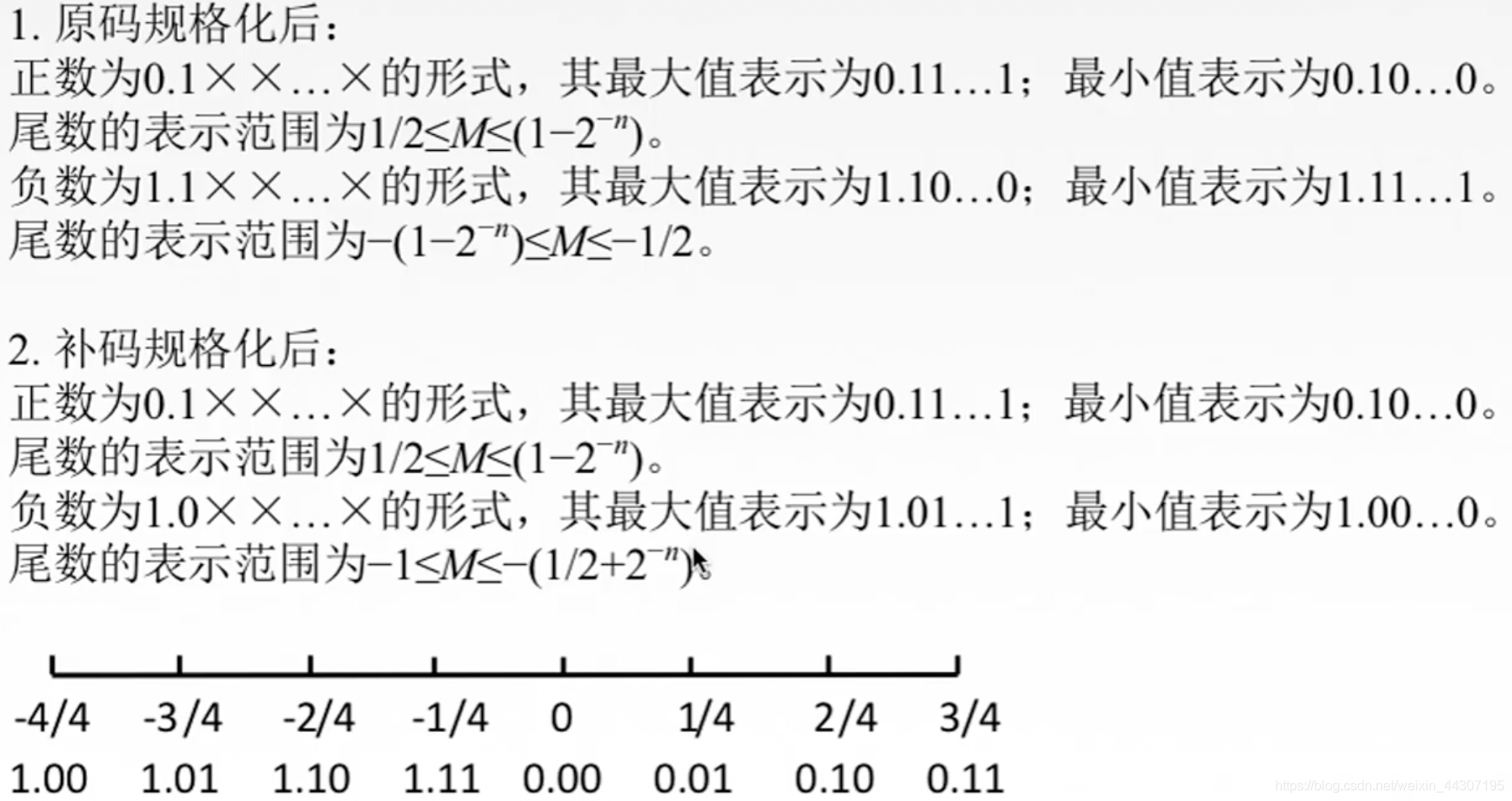

  2. 🌟规格化

    规定尾数最高位是有效值

    通过尾数左移，阶码减一，使不丢失精度，尾数溢出则右移，阶码加一

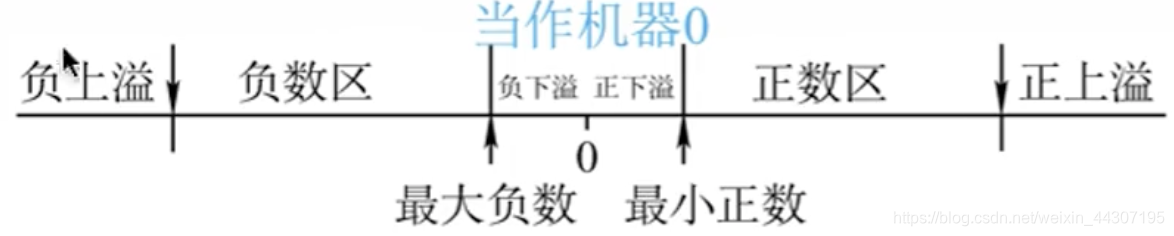

  3. 表示范围

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

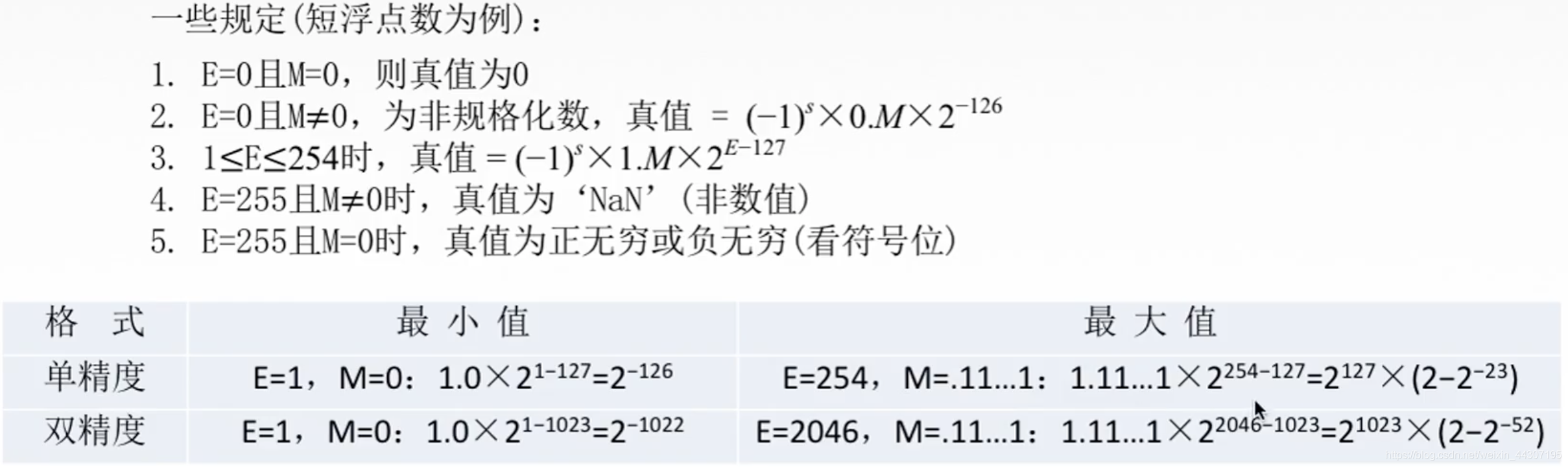

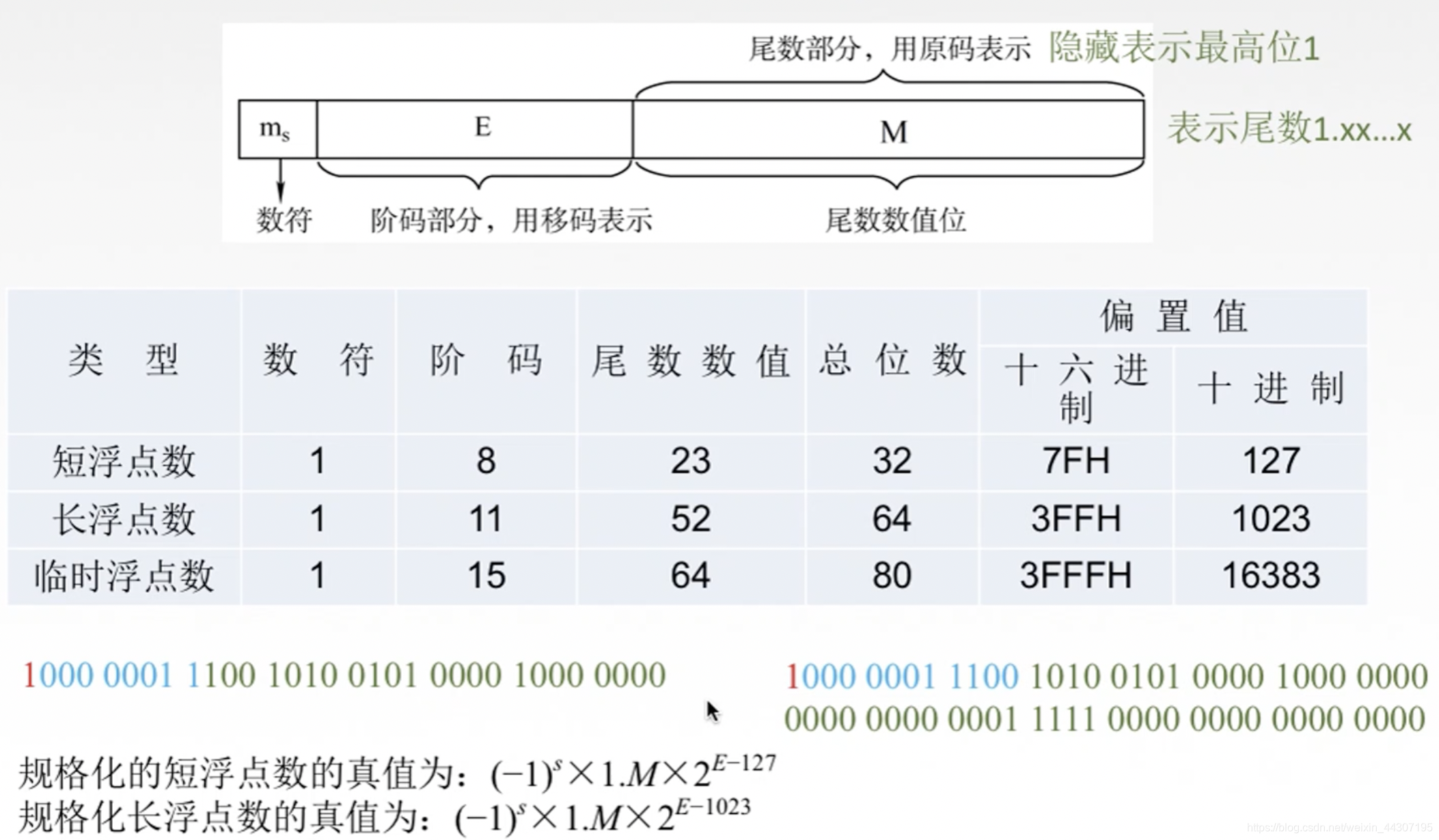

  4. 🌟IEEE754标准

在这里插入图片描述

在这里插入图片描述

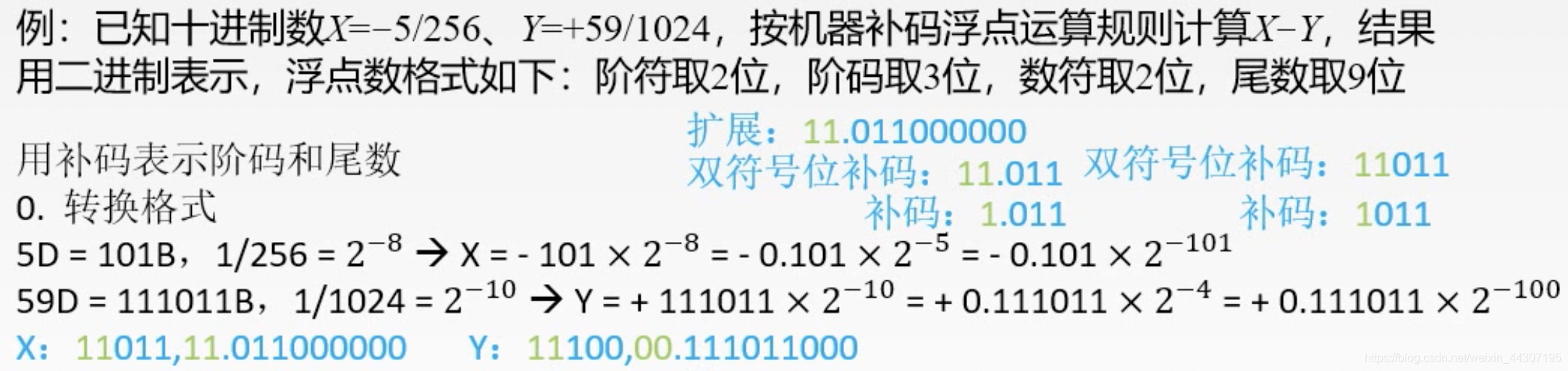

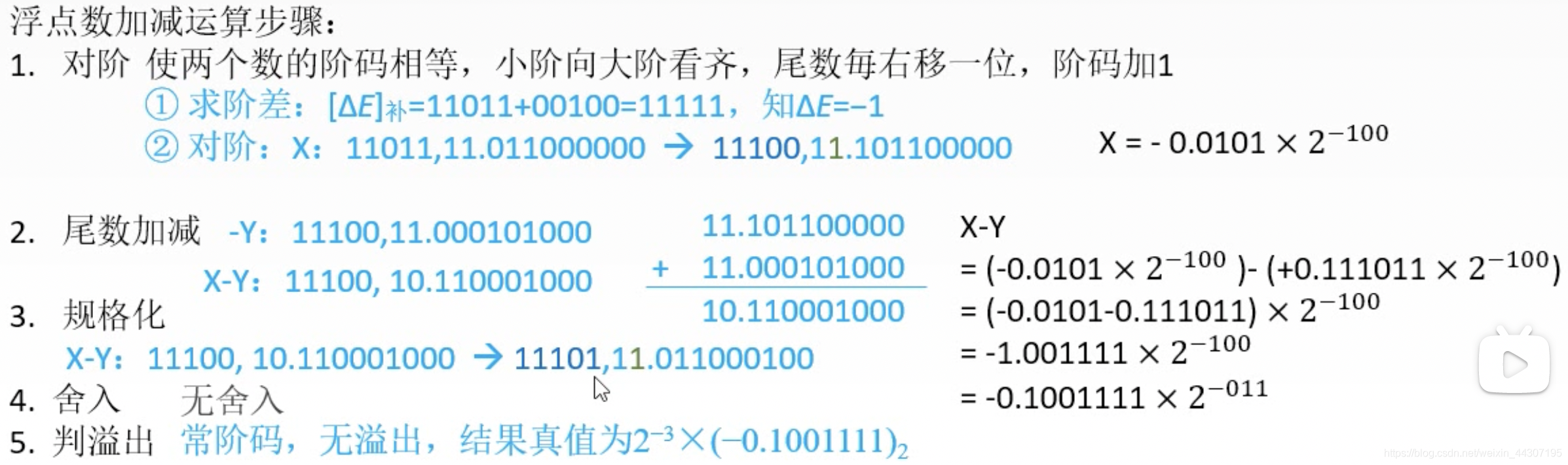

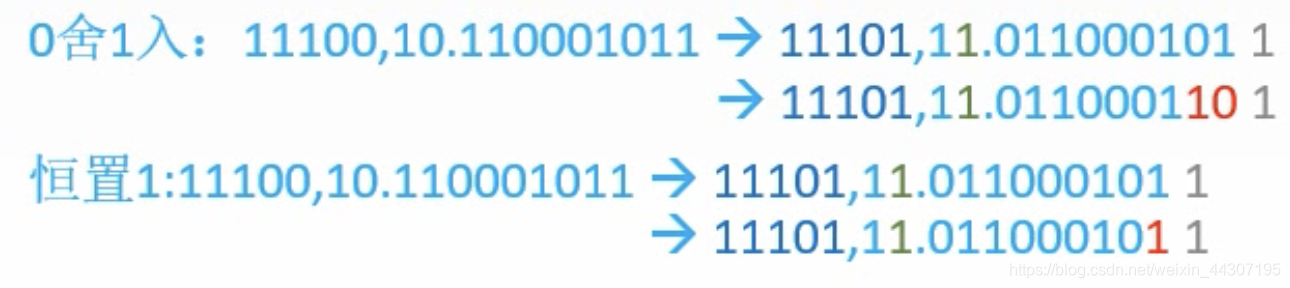

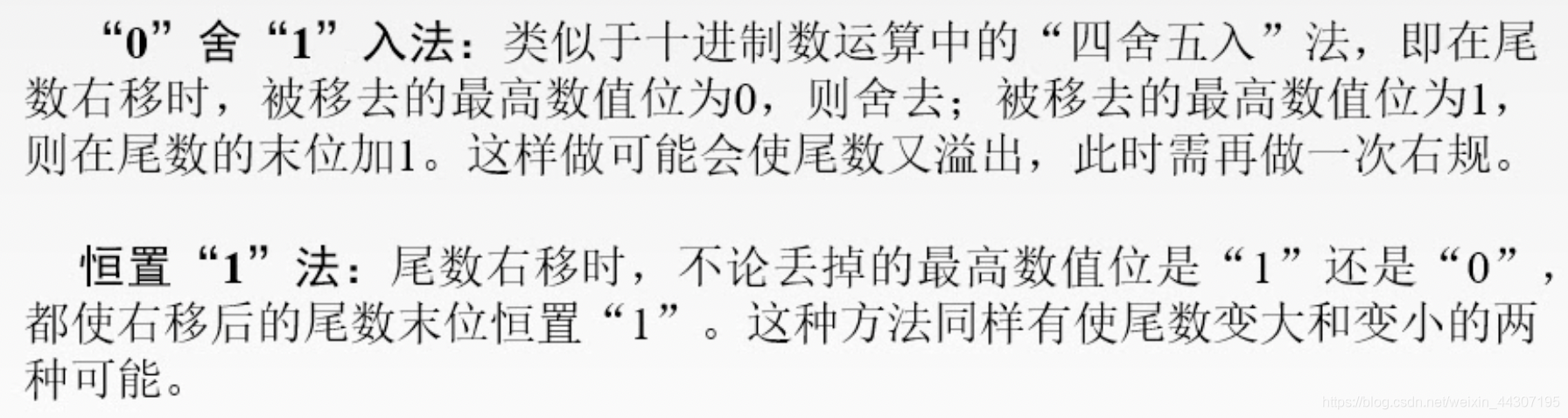

  1. 🌟加减运算

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

  2. 强类型转换

    在这里插入图片描述

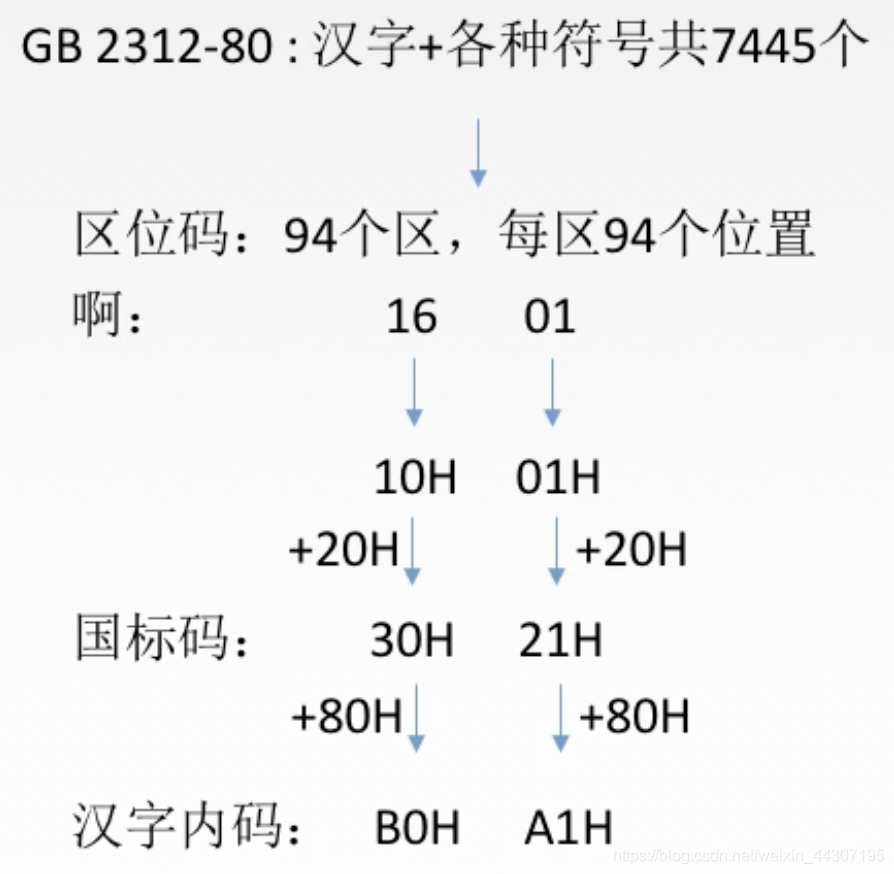

五、字符

  1. ASCII码

    数字+字符+字母共128个字符——7位二进制编码

  2. 字符串

    大端：存储单元内先存储高位字节

    小端：存储单元内先存储低位字节

在这里插入图片描述

六、算术逻辑单元

  1. ALU

    • 功能

      • 算术运算
      • 逻辑运算
      • 辅助功能：移位、补位

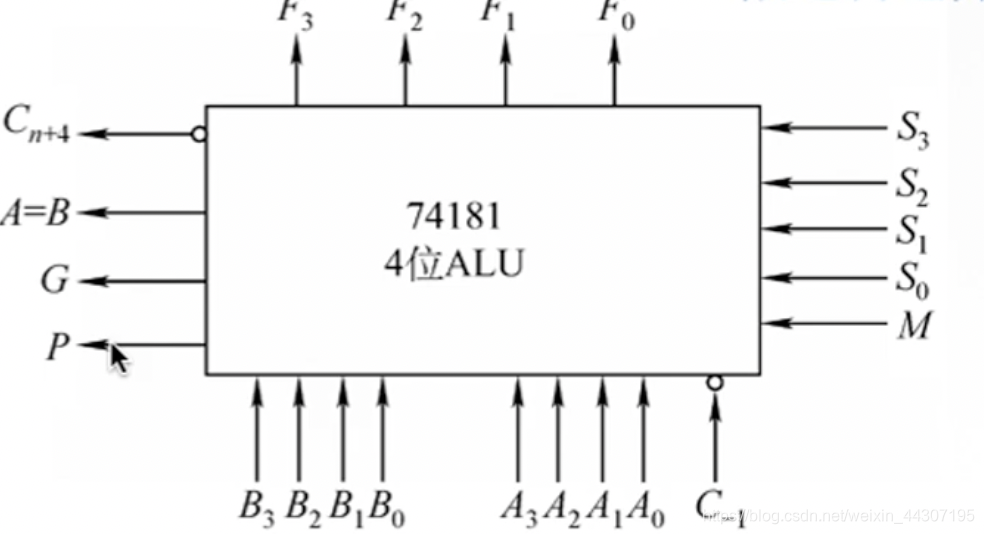

    • 基本结构

      在这里插入图片描述

  2. 加法器

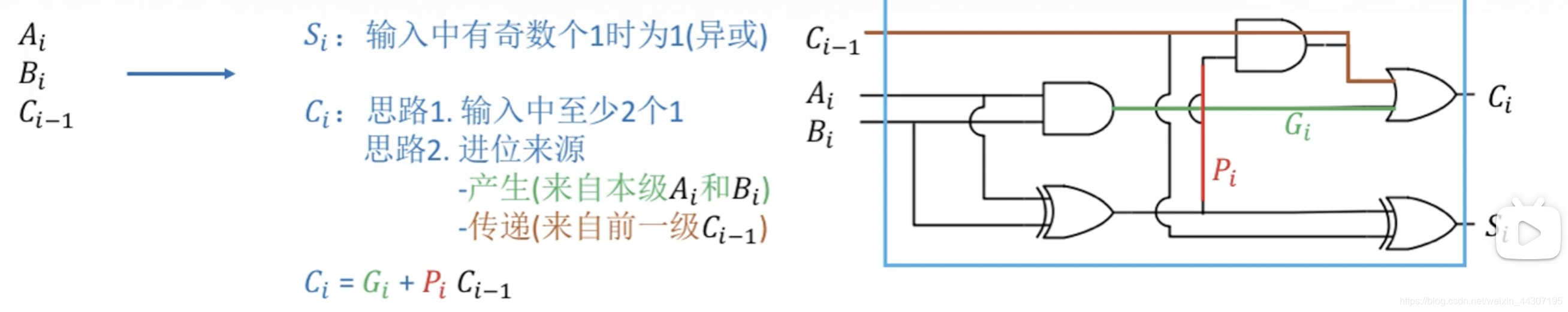

    • 一位全加器

      在这里插入图片描述

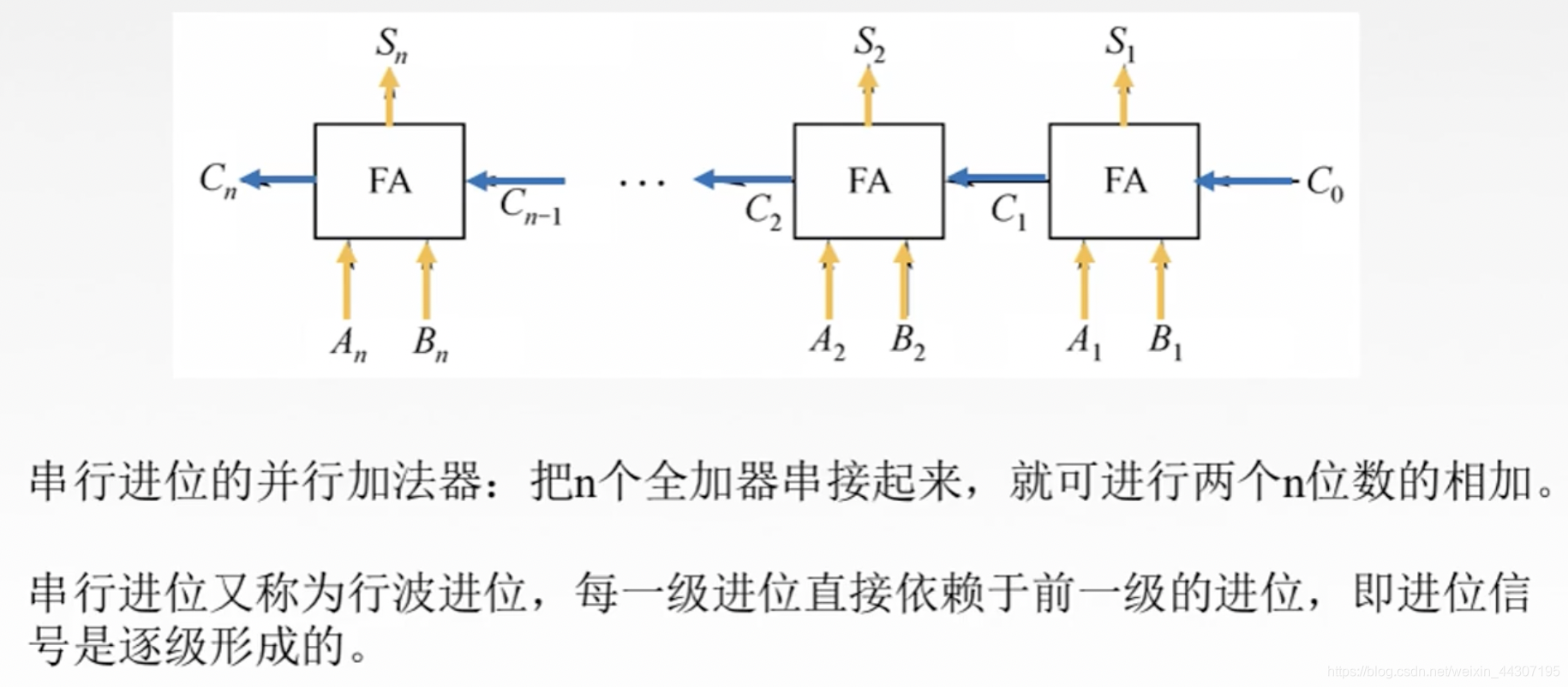

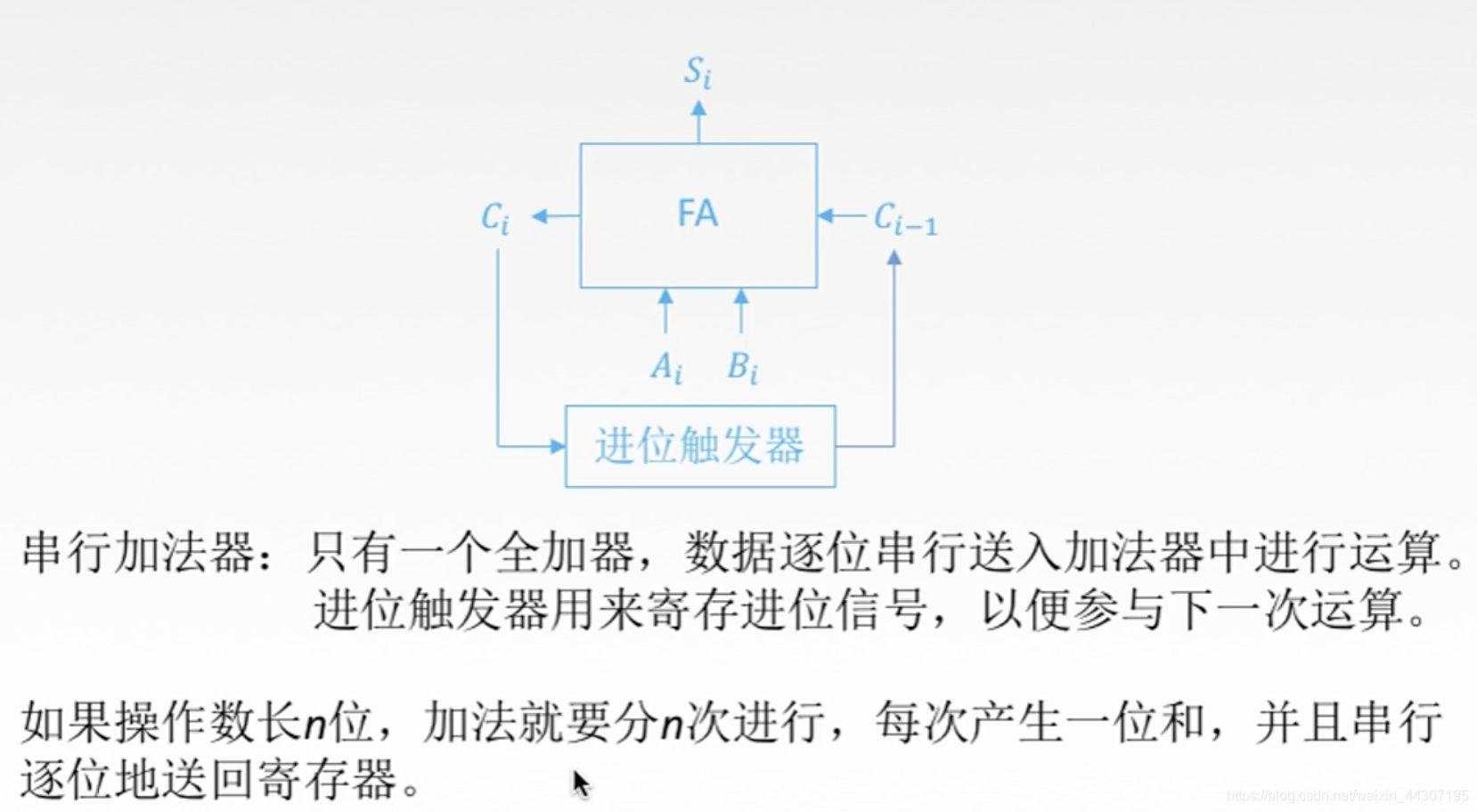

    • 串行全加器

      在这里插入图片描述

    • 并行全加器

      • 进位产生原理

      • 串行进位

        在这里插入图片描述

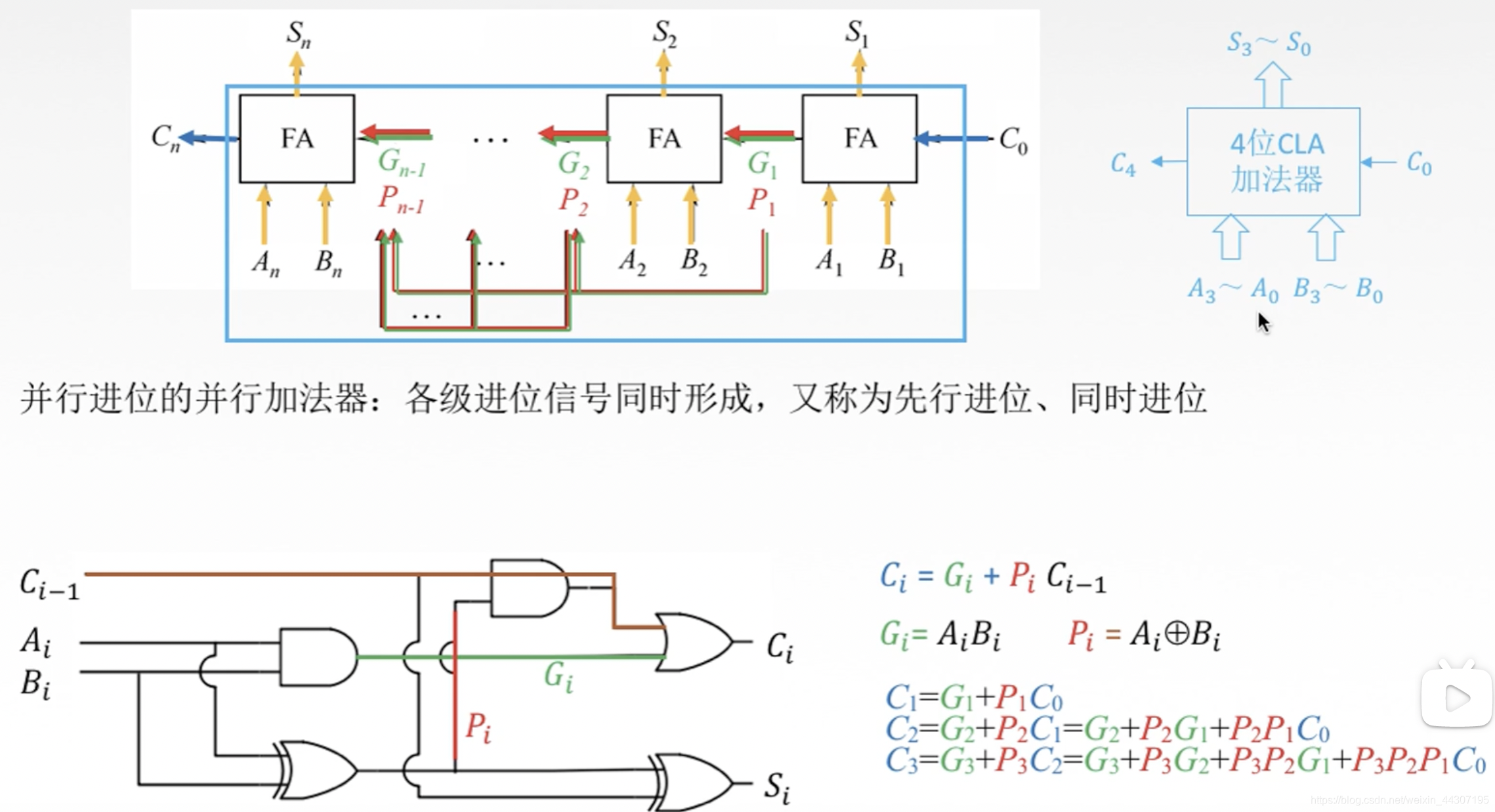

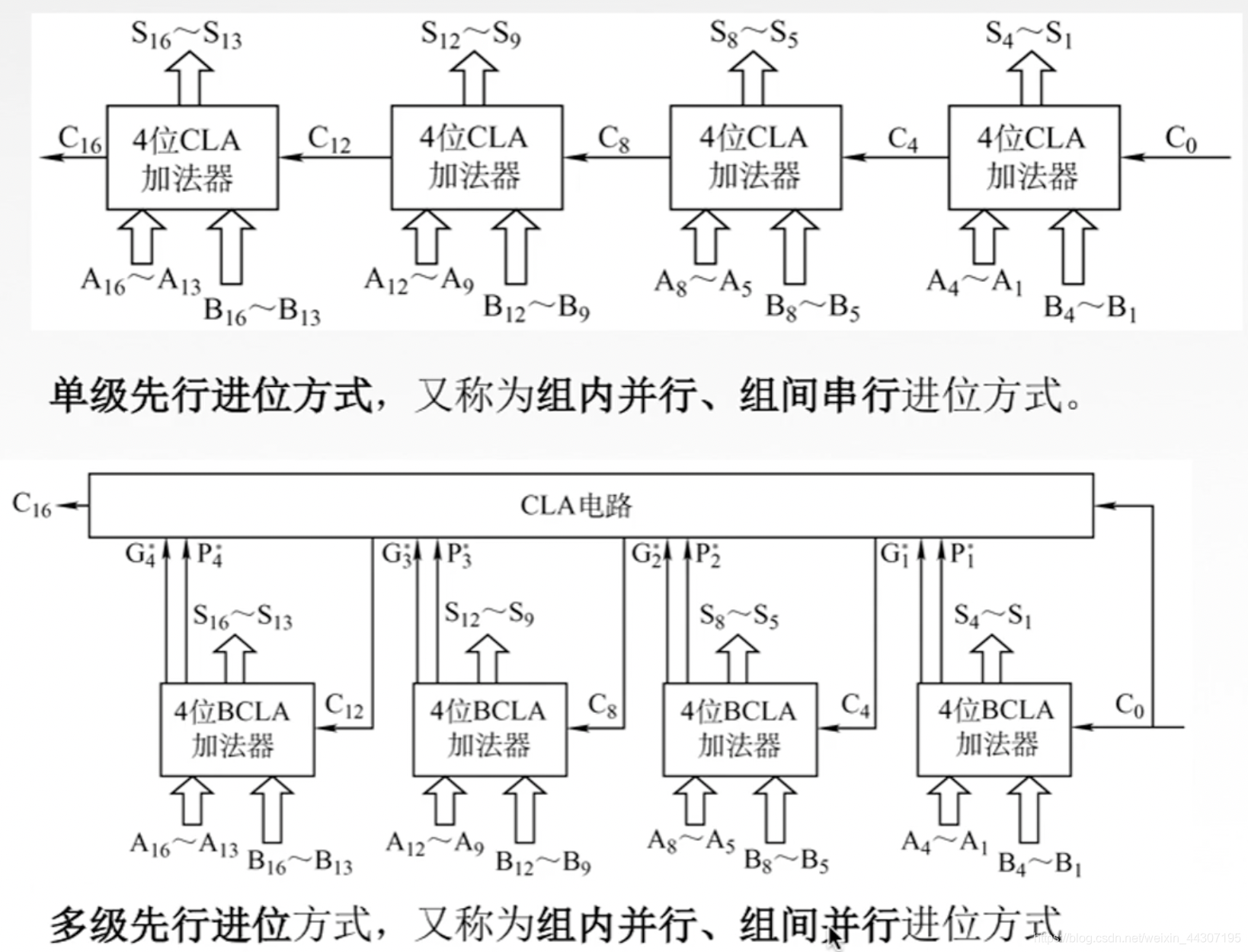

      • 并行进位

        在这里插入图片描述

    在这里插入图片描述
