FPGA的学习:3线8线译码器的实现

本文介绍了如何使用Verilog实现一个3线到8线的译码器,详细展示了模块代码以及仿真过程。通过3个输入信号产生8个不同的输出,并通过随机数模拟输入变化,验证译码器功能的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

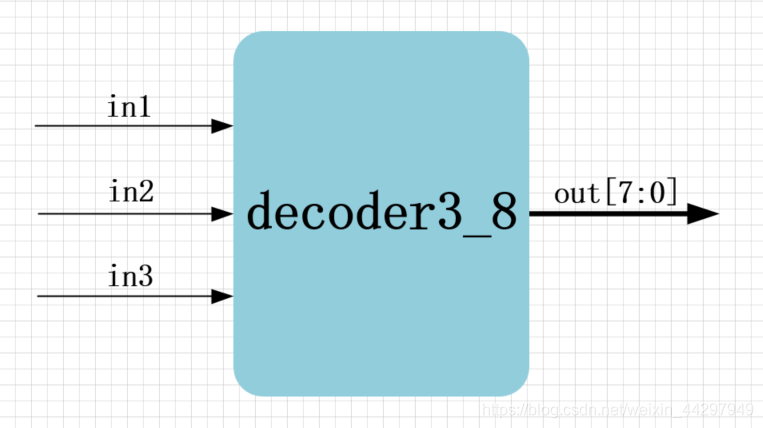

首先来看系统框图和原理图。

输入信号有三个,然后2的3次方是8,所以输出有8个。

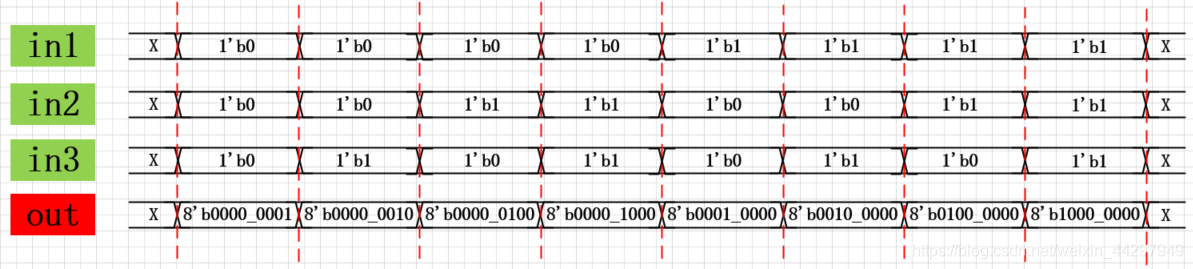

了解了时序后,对功能进行编码实现。

`timescale  1ns/1ns

module  decoder3_8
(
    input   wire            in1 ,   //输入信号in1
    input   wire            in2 ,   //输入信号in2
    input   wire            in3 ,   //输入信号in2

    output  reg     [7:0]   out     //输出信号out
);

//out:根据3个输入信号选择输出
always@(*)
    case({in1, in2, in3})
        3'b000 : out = 8'b0000_0001;
        3'b001 : out = 8'b0000_0010;
        3'b010 : out = 8'b0000_0100;
        3'b011 : out = 8'b0000_1000;
        3'b100 : out = 8'b00
