LVS——DR模式下LVS的健康状况检查（ldirectord）

为什么要进行健康状况检查？

DR模式下的LVS调度器不会检查后端的服务器状态，导致如果后端服务器发生故障时，调度器依然正常进行调度，用户在访问的时候会看到故障，导致用户体验下降。

我们需要改进服务，保证用户在进行访问的时候，只能看到正确的输出；

主机环境：rhel6.5 selinux and iptables disabled

主机名	ip	服务
lvs1	172.25.254.1	ipvsadm
lvs2	172.25.254.2	apache
lvs3	172.25.254.3	apache

• Load Balance： 172.25.254.1(lvs1)
• Virtual IP：172.25.254.100
• Real Server1：172.25.254.2 (lvs2)
• Real Server2：172.25.254.3(lvs3)
• 物理机内网 ： 172.25.254.250

搭建步骤：

1.配置更高级的yum源（使其获得高可用的资源）

[root@lvs1 yum.repos.d]# vim rhel-source.repo
[rhel-source]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.254.73/rhel6.5/
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

[LoadBalancer]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.254.73/rhel6.5/LoadBalancer
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

[HighAvailability]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.254.73/rhel6.5/HighAvailability
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

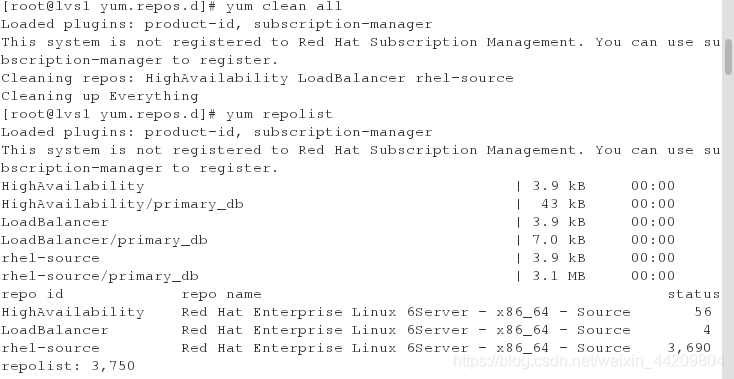

[root@lvs1 yum.repos.d]# yum clean all
[root@lvs1 yum.repos.d]# yum repolist

2.获得可以对后端服务器进行健康状态检查的软件包并安装，ldirectord-3.9.5-3.1.x86_64.rpm

[root@lvs1 ~]# ls
anaconda-ks.cfg  install.log.syslog
install.log      ldirectord-3.9.5-3.1.x86_64.rpm
[root@lvs1 ~]# yum install ldirectord-3.9.5-3.1.x86_64.rpm -y

3.查看配置文件，并将配置文件的模板文件进行拷贝

[root@lvs1 ~]# rpm -qpl ldirectord-3.9.5-3.1.x86_64.rpm
warning: ldirectord-3.9.5-3.1.x86_64.rpm: Header V3 DSA/SHA1 Signature, key ID 7b709911: NOKEY
/etc/ha.d
/etc/ha.d/resource.d
/etc/ha.d/resource.d/ldirectord
/etc/init.d/ldirectord
/etc/logrotate.d/ldirectord
/usr/lib/ocf/resource.d/heartbeat/ldirectord
/usr/sbin/ldirectord
/usr/share/doc/ldirectord-3.9.5
/usr/share/doc/ldirectord-3.9.5/COPYING
/usr/share/doc/ldirectord-3.9.5/ldirectord.cf
/usr/share/man/man8/ldirectord.8.gz
[root@lvs1 ~]# cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/

4.编辑ldirectord的配置文件

[root@lvs1 ~]# vim /etc/ha.d/ldirectord.cf
11 # Global Directives		#“ 全局 ” 设置
12 checktimeout=3			#指定定real server出错的时间间隔
13 checkinterval=1			#指定ldirectord在两次检查之间的时间间隔
16 autoreload=yes			#自动重载配置文件，选yes时，当配置文件发生变化，自动载入配置信息
17 #logfile="/var/log/ldirectord.log"	#设定ldirectord日志输出文件路径
22 quiescent=no
#当一个节点在 checktimeout 设置的时间周期内没有响应时它是 “ 静止的 ” (它的权重为0),当你设置了这个选项后,ldirectord
将会从 IPVS 表中移除真实服务器而不是 “ 停止 ” 它,从 IPVS 表移除节点将中断现有的客户端连接,并使 LVS 丢掉所有的连接
跟踪记录和持续连接模板,如果 你不将这个选项设置为 no,当某个节点崩溃时,对某些客户端计算机而言可能会显示为集群关闭了,
因为在这个节点崩溃前这些客户端计算机被分配给它了,而连接跟踪记录和程序连接模板仍然保留在Director上。

25 virtual=172.25.254.100:80				#VIP 地址和端口号
26         real=172.25.254.2:80 gate		#指定RealServer地址和端口，同时设定LVS工作模式，gate表示DR模式，ipip表示TUNL模式，masq表示NAT模式。
27         real=172.25.254.3:80 gate		#当所有的real server节点不能工作时，web服务重定向的地址
28         fallback=127.0.0.1:80 gate	#当所有的real server节点不能工作时，web服务重定向的地址
29         service=http					#指定服务类型，对http服务做负载均衡
30         scheduler=rr					#指定调度算法，这里是rr（轮叫）算法
31         #persistent=600
32         #netmask=255.255.255.255
33         protocol=tcp					#指出该服务使用的协议：tcp、udp 或 fwm
34         checktype=negotiate			#指定Ldirectord的检测类型，默认为negotiate
35         checkport=80					#健康检查使用的端口是 80
36         request="index.html"
37         #receive="Test Page"			#指定请求和应答字串
38         #virtualhost=www.x.y.z		#虚拟服务器的名称

5.清除手动编写的规则策略，开启ldirectord服务，让配置文件生效

[root@lvs1 ~]# ipvsadm -C
[root@lvs1 ~]# /etc/init.d/ldirectord start
[root@lvs1 ~]# ipvsadm -l

6.在调度器上也安装apache服务，编写默认发布页内容，方便查看测试效果

[root@lvs1 ~]# yum install httpd -y
[root@lvs1 ~]# cd /var/www/html/
[root@lvs1 html]# vim index.html
[root@lvs1 html]# cat index.html
lvs1
[root@lvs1 html]# /etc/init.d/httpd start

测试：

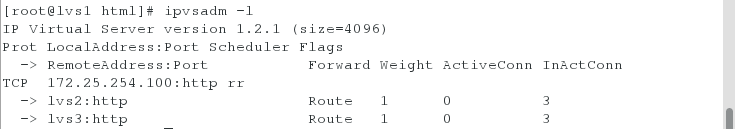

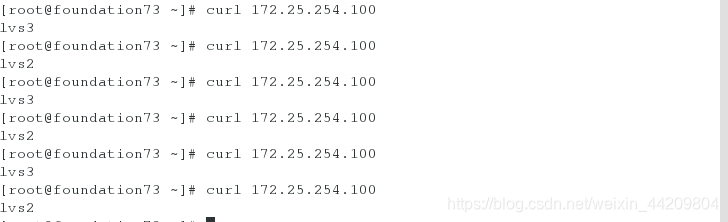

后端所有服务器都正常时，无宕机情况

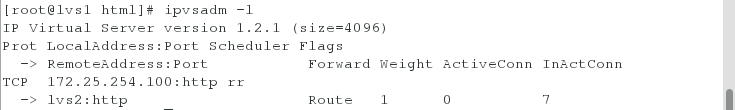

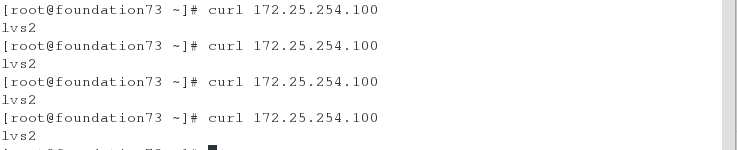

将lvs3的httpd服务关闭，模拟后端服务器lvs3宕机（此时只有lvs2被调度）

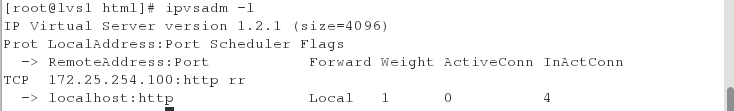

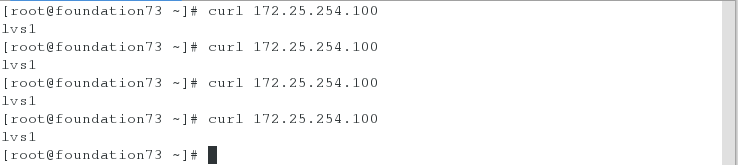

将lvs2、lvs3的httpd服务都关闭，模拟后端服务器全部宕机（此时lvs1自身参与调度）
