【踩坑记录】Android自定义控件——流程进度条

前言

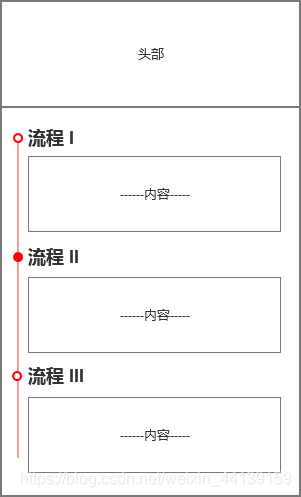

实习期间被分配到的第一个任务，完成大概如图这样一个界面。乍一看，整个界面的布局还是十分清晰的，即使是新手也能轻易完成。唯一的难题应该就是这个红色的进度条了，我一开始考虑使用TextView的drawableLeft来实现，但又感觉不如自定义控件来得灵活，遂决定使用自定义控件的方式实现。然而，我高估了自己的水平😅，过程中遇到了不少坑，花了几天才误打误撞地完成这个“简易”进度条，也正因如此，才有了这篇文章来记录一下思考过程、遇到的问题以及解决方案。

设计分析

实现这样一个控件，要考虑的方面有：绘制(Draw)、测量(Measure)以及属性(Attribute)。

• 绘制。显而易见，绘制一条直线和几个圆形即可。
• 测量。我选择以圆形的直径为控件的宽(width)，父容器的高度为控件的高(height)。
• 属性。比较自由，如直线的粗细、圆形的半径、圆环的位置等。为简便起见，只考虑几个比较关键的属性。

实现

根据上述分析，代码的逻辑也基本理清了，实现起来应该是水到渠成。

创建类

新建MyProgressView类，继承自View类，并实现相关构造方法，使代码入口一致。

public class MyProgressView extends View {


    private static final String TAG = "MyProgressView";

    public MyProgressView(Context context) {

        this(context, null);
    }

    public MyProgressView(Context context, @Nullable AttributeSet attrs) {

        this(context, attrs, 0);
    }

    public MyProgressView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {

        super(context, attrs, defStyleAttr);
    }

设置属性

为方便使用，部分属性希望能在布局文件中直接修改，将其添加至attrs.xml文件中，并在控件的构造方法中完成初始化。另一部分属性，可能不方便于布局文件中修改或其他原因，为其设置get/set方法。

    <declare-styleable name="MyProgressView">
        <attr name="circleRadius" format="dimension"/>
        <attr name="lineWidth" format="dimension"/>
        <attr name="circlePosition1" format="float"/>
        <attr name="circlePosition2" format="float"/>
        <attr name="circlePosition3" format="float"/>
    </declare-styleable>

public class MyProgressView extends View {


    private static final String TAG = "MyProgressView";

	//控件的高度
    private int mHeight;

    //绘制的起始点
    private float mStartY = DEFAULT_START_Y;
    public static final float DEFAULT_START_Y = 0;

    //实线的宽度
    private float mLineWidth;

    //圆环的半径
    private float mRadius;

    //圆环的位置（圆心）
    private float[] mCirclePositions = new float[3];

    //当前进程
    private int mProgress = -1;

    public MyProgressView(Context context) {

        this(context, null);
    }

    public MyProgressView(Context context, @Nullable AttributeSet attrs) {

        this(context, attrs, 0);
    }

    public MyProgressView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {

        super(context, attrs, defStyleAttr);
        //初始化属性
        initAttrs(context, attrs);
    }

    private void initAttrs(Context context, AttributeSet attrs) {

        TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.MyProgressView);
        //圆环的半径
        int defaultRadius = SizeUtils.dip2px(5);
        mRadius = a.getDimension(R.styleable.MyProgressView_circleRadius, defaultRadius);
        //实线的宽度
        int defaultWidth = SizeUtils.dip2px(2);
        mLineWidth = a.getDimension(R.styleable.MyProgressView_lineWidth, defaultWidth);
        /*
         * 三个圆环的位置（y轴）
         * 推荐使用setCirclePositions方法设置
         */
        mCirclePositions[0] = a.getFloat(R.styleable.MyProgressView_circlePosition1, -1);
        mCirclePositions[1] = a.getFloat(R.styleable.MyProgressView_circlePosition2, -1);
        mCirclePositions[2] = a.getFloat(R.styleable.MyProgressView_circlePosition3, -1);
        //回收
        a.recycle();
    }

	/*
     * 省略部分属性的get/set方法
     */
}

绘制

绘制直线和圆形所需要的的相关属性已经定义好了，除此之外还需要实例化对应的画笔。

    private void initPaints() {

        //初始化实线画笔
        mLinePaint = new Paint();
        mLinePaint.setColor(Color.parseColor("#FF0000"));
        mLinePaint.setStrokeWidth(mLineWidth);
        //初始化圆形画笔
        innerCirclePaint = new Paint();
        outerCirclePaint = new Paint();
        innerCirclePaint.setColor(Color.parseColor("#FFFFFF"));
        outerCirclePaint.setColor(Color.parseColor("#D0021B"));
    }

紧接着就是绘制过程。圆环利用两个重合的大小圆形实现，根据mProgress的值决定是否只绘制一个圆形，以表示当前流程。

	@Override
    protected void onDraw(Canvas canvas) {

        Log.i(TAG,"-- onDraw --");
        super.onDraw(canvas);
        //绘制实线
        canvas.drawLine(mRadius, mStartY, mRadius, mHeight, mLinePaint);
        //绘制圆环
        if (mCirclePositions != null && mCirclePositions.length > 0) {

            for (int i = 1; i <= 3; i ++) {

                float f = mCirclePositions[i - 1];
                if (f == -1)
