使VLAN可以跨越交换机，简化布线，方便管理。

在这里插入图片描述

trunk有802.1Q和ISL两种封装协议：

在这里插入图片描述

在这里插入图片描述

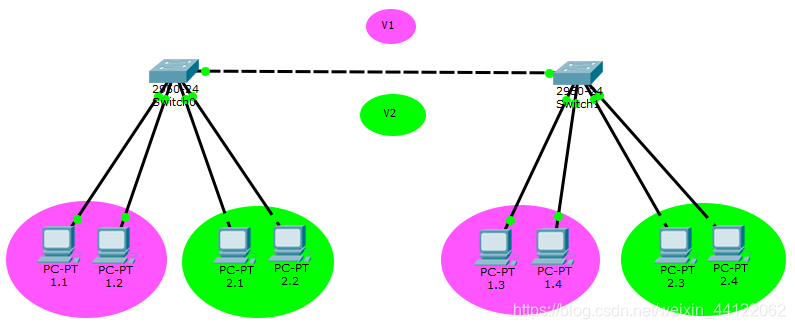

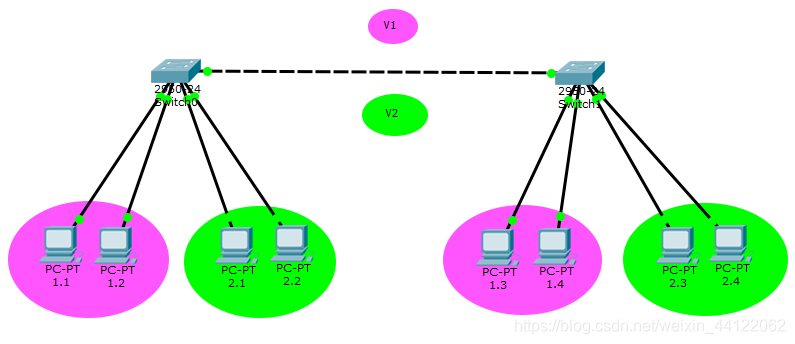

如图所示，8台PC从左至右IP依次为172.16.1.1、172.16.1.2、172.16.2.1、172.16.2.2、172.16.1.3、172.16.1.4、172.16.2.3、172.16.2.4，子网掩码均为255.255.255.0。

同一局域网内，暂不配网关。

首先对S0交换机进行VLAN划分：

S0(config)#vlan 2

S0(config-vlan)#

将2.1、2.2即f0/3、f0/4端口划分至VLAN2下：

S0(config)#int range f0/3 - 4

S0(config-if-range)#switchport mode access

S0(config-if-range)#switchport access vlan 2

S1交换机操作与S0相同。

接下来进入S0的f0/24端口并将模式更改为trunk：

S0(config)#int f0/24

S0(config-if)#switchport mode trunk

选择封装协议的语句为：

S0(config-if)#switchport trunk encapsulation ?
  dot1q  Interface uses only 802.1q trunking encapsulation when trunking

（由于此试验使用的是二层交换机，仅支持IEEE802.1Q协议，所以此处不用设置）

设置本征VLAN：

S0(config-if)#switchport trunk native vlan 1

在这里插入图片描述
即设置的VLAN不需要打标记即可。

筛选VLAN（此处仅允许VLAN1、2、5通过）

S0(config-if)#switchport trunk allowed vlan 1-2,5

如果设置为all，则为全部均可通过。

S1交换机的f0/24接口操作与S0相同，配置完成后，S0与S1下的对应VLAN即可通信。

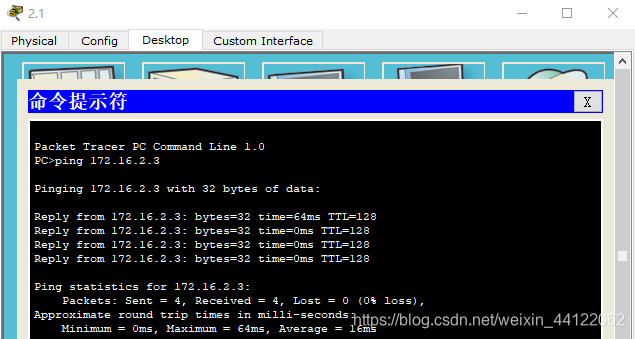

图为2.1ping2.3操作：

在这里插入图片描述
