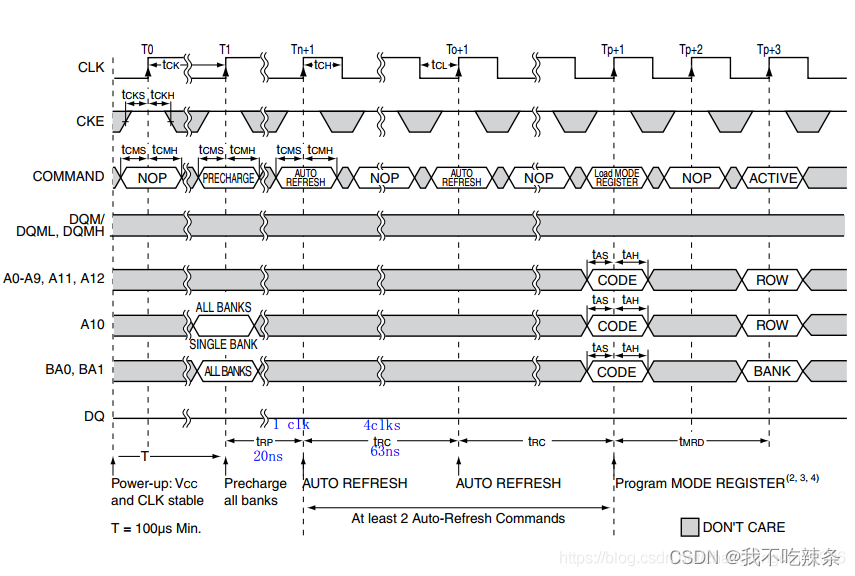

首先对SDRAM进行初始化，可以阅读其芯片手册，初始化时序如下：

初始化命令时序以及后面读写命令时序如下所示：

可以看到
1、上电和时钟稳定需要至少100us，这里设置为200us；

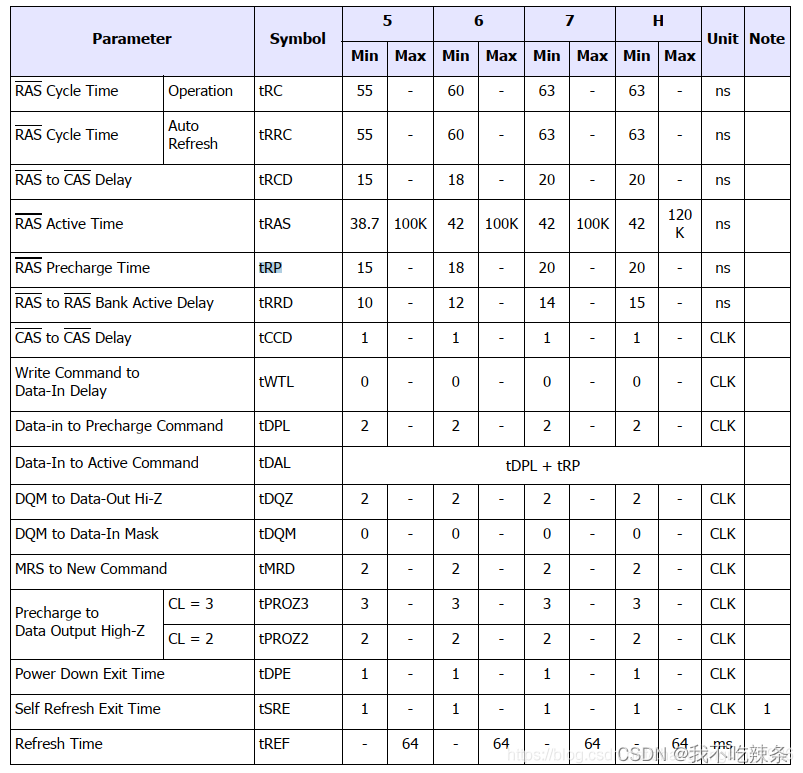

2、预充电（所有bank），时间TRP；
3、自刷新，时间TRC；
4、自刷新，时间TRC；
5、模式寄存器配置，时间一个CLK；

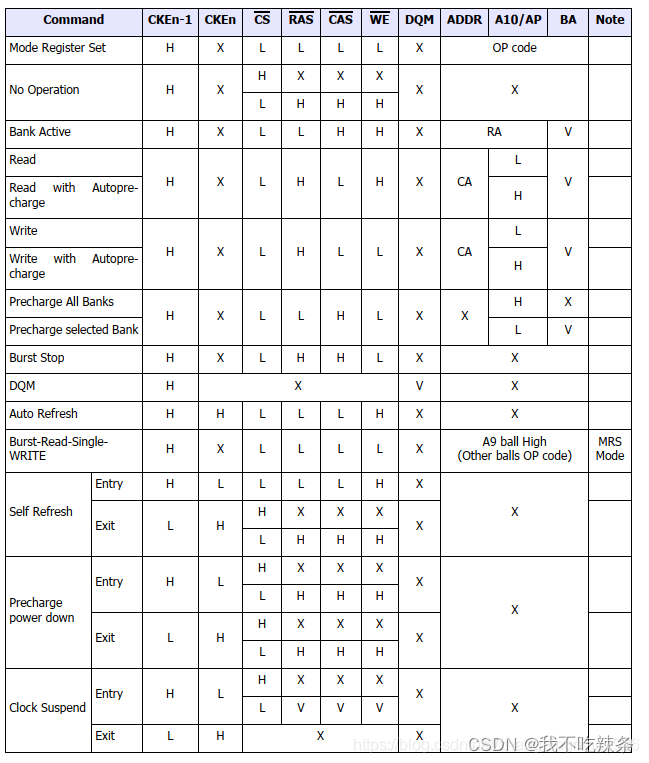

上述1-5阶段都具有相应的命令编码，相应的命令编码如下所示：

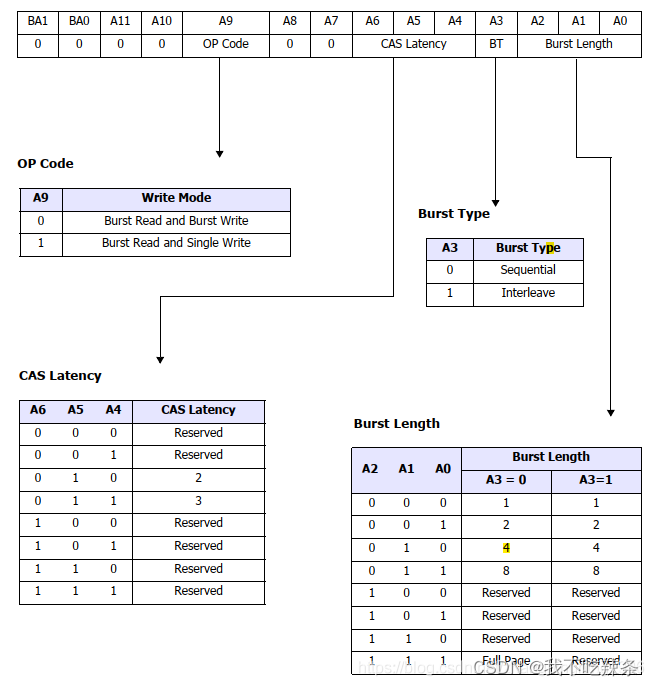

在进行模式寄存器配置时，sdram接口的物理地址充当的是模式寄存器的值，如下所示：

具体含义可以查询数据手册。

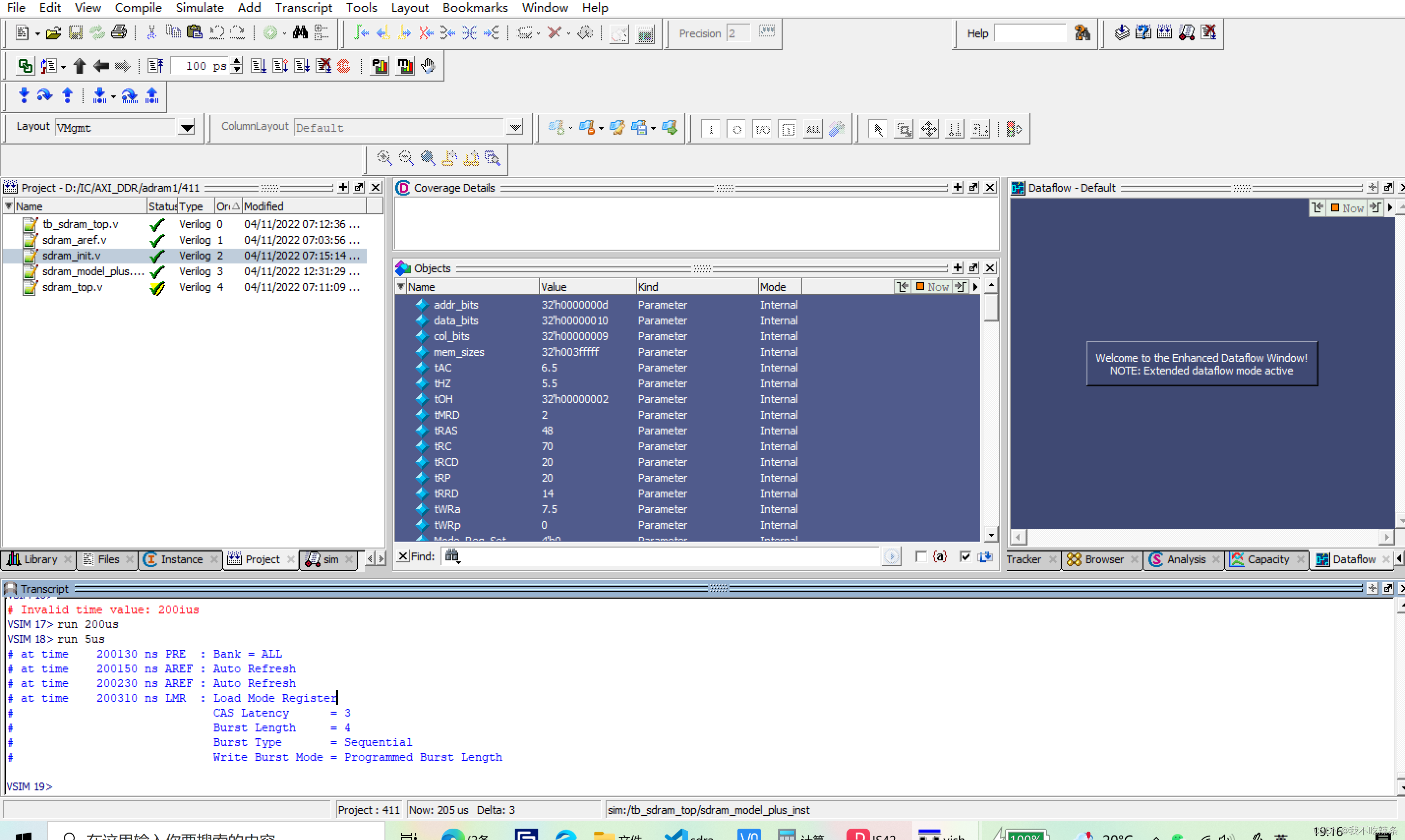

最后仿真结果如下：

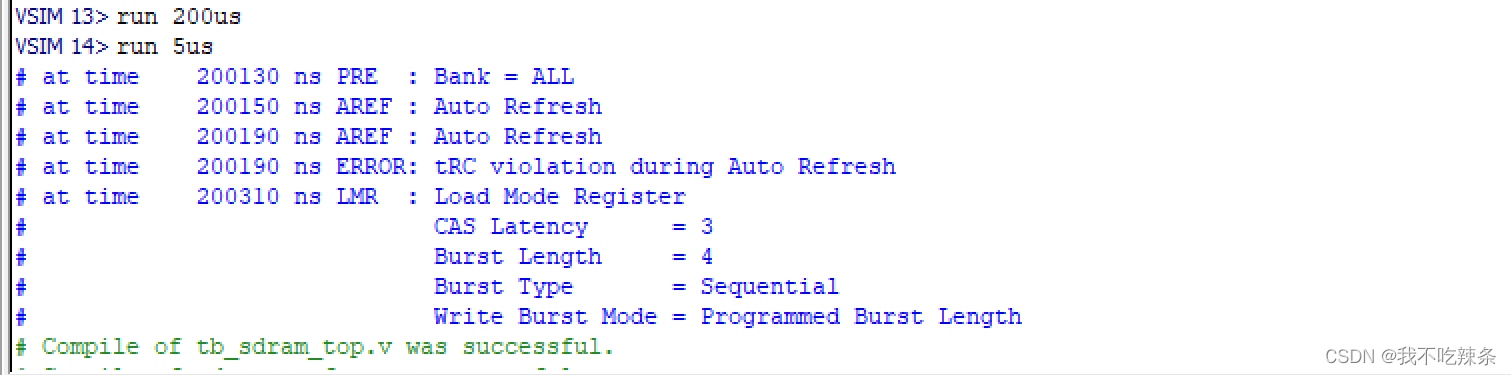

第二次刷新的时候其时序约束cnt是在第6个周期；骚客前辈是在第五个后期会报TRC不满足时序约束错误如下图所示：在error处报Trc不满足时序约束
