matlab/simulink多次仿真形成对比（仿真完之后输出一个scope，改变参数后再输出一个scope，如何将两个图弄到一起形成对比）

方法1：
将仿真复制一下，再粘贴回去，将其中一个仿真中参数修改，两个仿真输出的信号用mux连接到同一个scope里面。这是最简单的方法：
首先随便建立一个模型：

双击打开Scope2，其输出信号为：

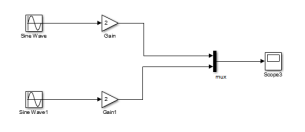

复制并粘贴模型，用mun将两个模型连接到同一个scope：

修改其中一个输入的参数：

得到输出如图：

点击Autoscale按键使图形全部显示：

方法2：
首先将每次仿真的结果保存于workspace中，要注意每次保存的名称要不同（下面会详细介绍）；然后在命令窗口中使用plot画出图形。以线性二自由度汽车模型角阶跃输入响应试验为例，具体步骤如下：

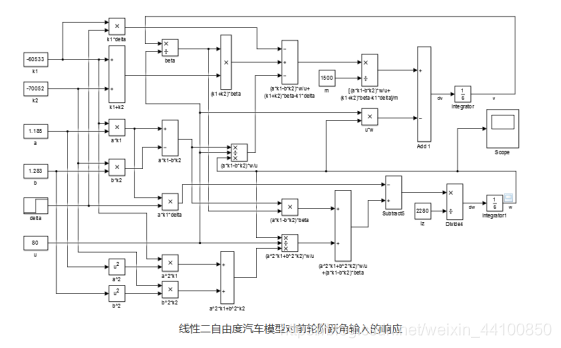

建好的模型如图

现在要模拟速度不变（u=50），在t=1时刻，前轮角阶跃输入分别为5°、10°、15°时的
响应。首先将阶跃输入信号设置好（输入为5°）

然后双击打开Scope，点击Parameters按键，在对话框中设置如图，点击History选项卡，可以将”Limit data points to last”复选框勾掉，以防图像大小超出，然后将”Save data to workspace”选中，并将”Variable name”改成自己的名字，此处命名为”Input_angle_5”，”Format”为”Array”。

此时，运行仿真，得到的结果将会以”Input_angle_5”的名字保存在workspace。

同样，将阶跃输入信号参数改动为10°，15°，将Scope——Parameters——History——Variable name改为Input_angle_10和Input_angle_15，然后运行仿真。这里注意，要先改变量名，
