wireshark基本使用

概述

软件介绍

下载链接

1. 官网地址：下载网址
2. 华军下载中文3.0.0：下载网址
3. 捕获示例下载：下载网址

界面介绍及功能介绍

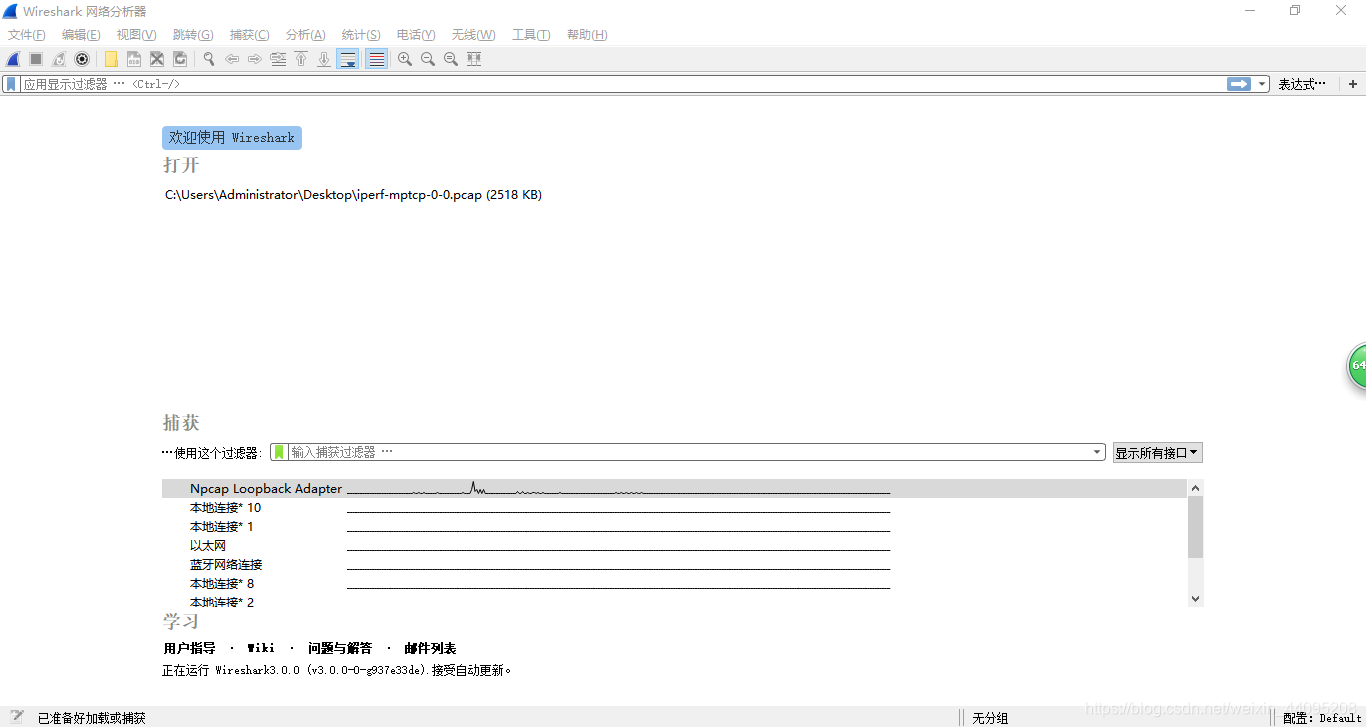

最初的登录界面

上部分可以打开文件；中间可以选择捕捉过滤器，双击网卡开始捕捉；下部分是官网提供的相关地址。

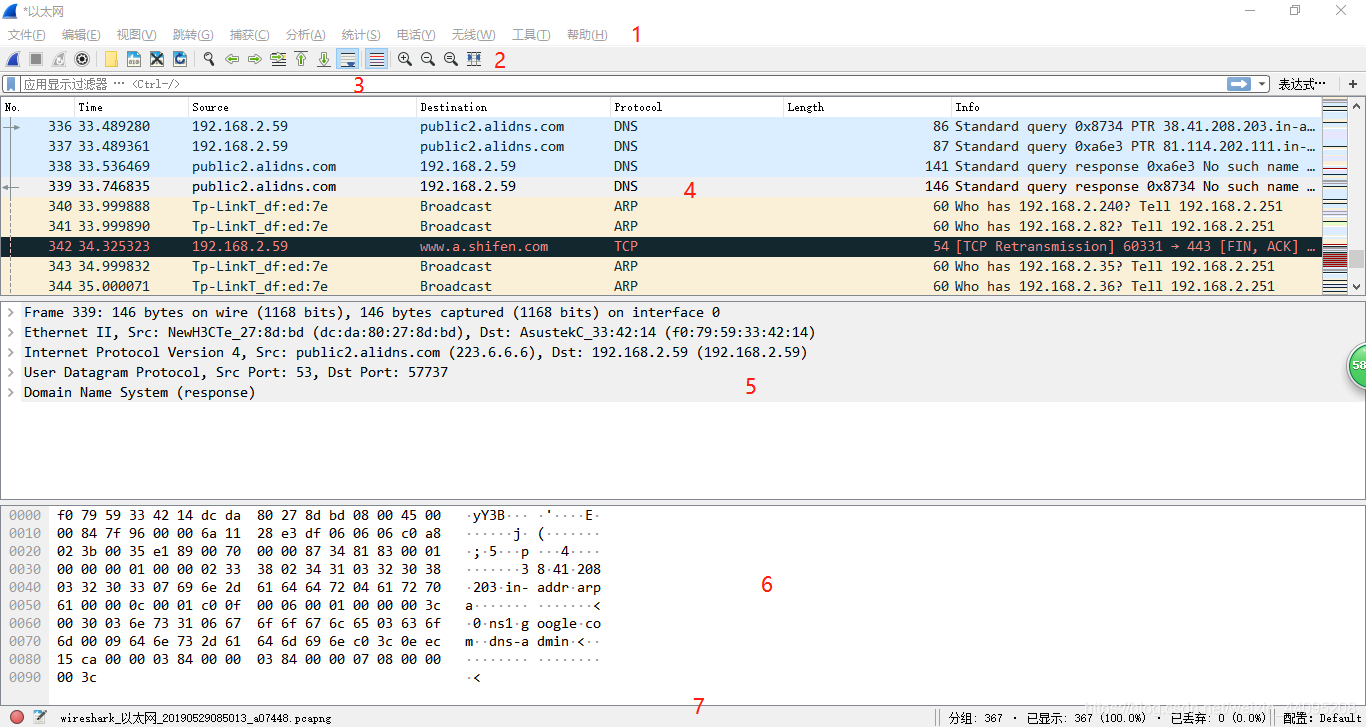

主页面介绍

1.菜单栏；2.工具栏；3.显示过滤器；4.封包列表；5.封包详细信息；6.十六进制数据；7.状态栏；

菜单栏

1.文件：包括打开文件，合并文件，另存为，导出对象，打印，退出等功能。快捷键：alt+f
2.编辑：包括查找分组上下移，标记分组，设置时间线，个性首选项设置，注释，显示配置文件配置。快捷键：alt+e
3.视图：包括主页面各个部分的显示，全屏，大小缩放，时间格式，着色规则，页面布局，宽度调整，对话hash表，名称解析。快捷键：alt+v
4.跳转：显示是否实时跳转，封包和信息选中上下移动（alt+./,），快捷键：alt+g。
5.捕获：捕获选项设置，开始/停止/重新开始抓包，捕获过滤器，刷新接口信息。
6.分析：显示过滤器，显示过滤器宏，追踪流，专家信息。
7.统计：捕获文件属性，解析地址，协议分级，conversations，endpoint，分组长度，IO图表，流量图等。
8.电话：没有接触。
9.无线：没有接触。
10.工具：没有接触。
11.帮助：网站帮助信息，可以去Wiki上下载示例。

名称解析：
1)物理地址：mac地址解析，解析失败则只显示厂家；
2)网络地址：ip地址解析成域名，会有一个存储列表；
3)传输层解析：根据端口解析成相对应的协议;

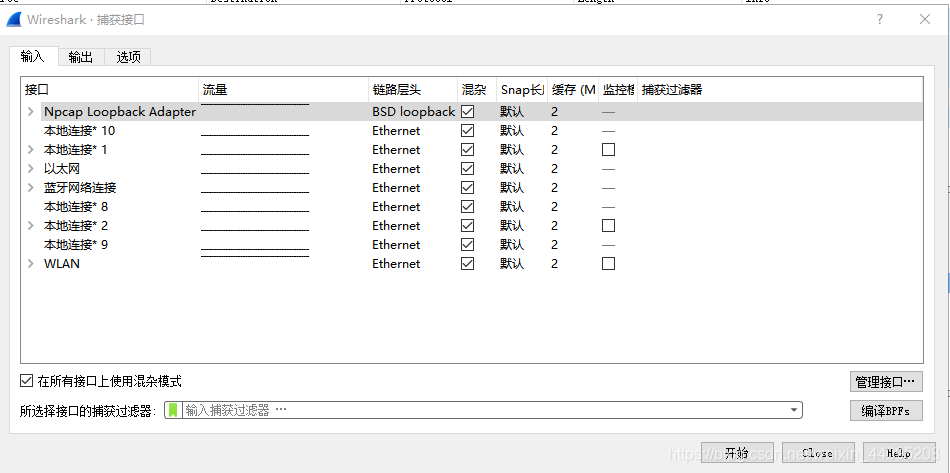

捕捉选项设置：

混杂模式：开启则捕捉经过网卡的所有流量

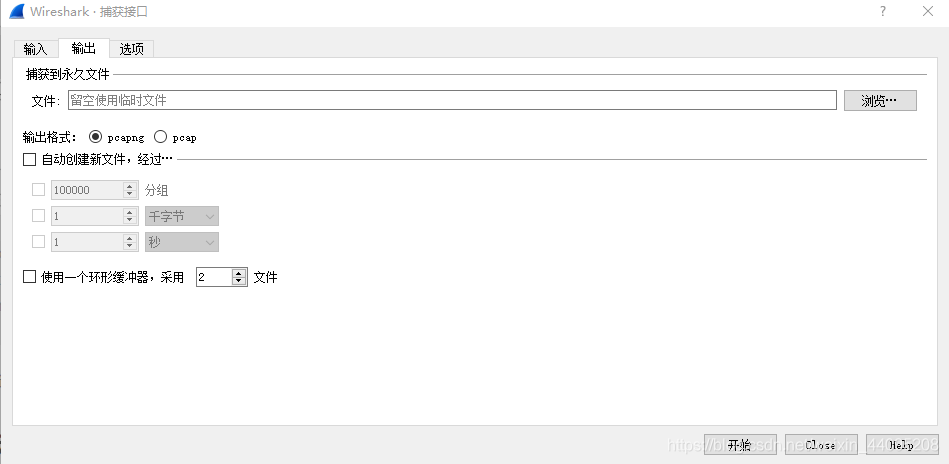

文件：输出文件保存位置。
自动创建文件：指满足一定条件后，自动创建一个新的文件。满足的条件分别是：包分组数，字节数，时间。

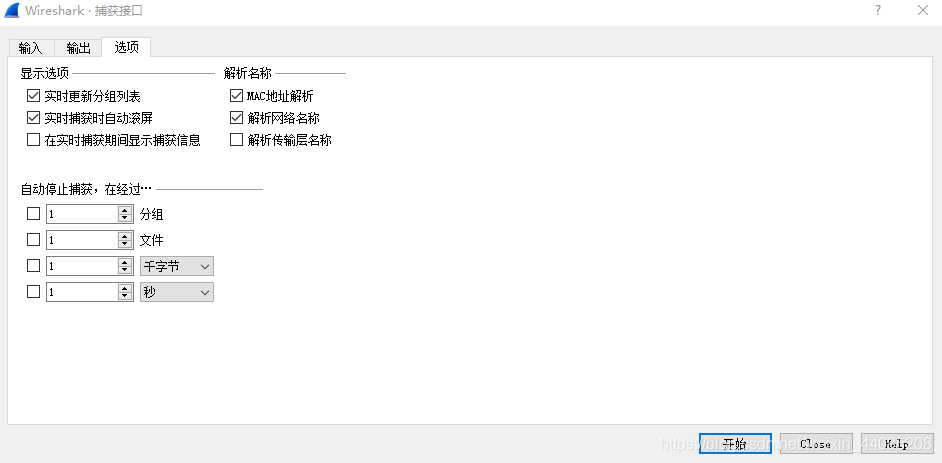

显示选项：实时更新封包列表中的包；实时滚动封包列表；弹出一个抓包的框。
停止捕捉：满足条件后停止捕捉包，分别是按照包组；按照文件数量；按照抓包大小；按照时间。

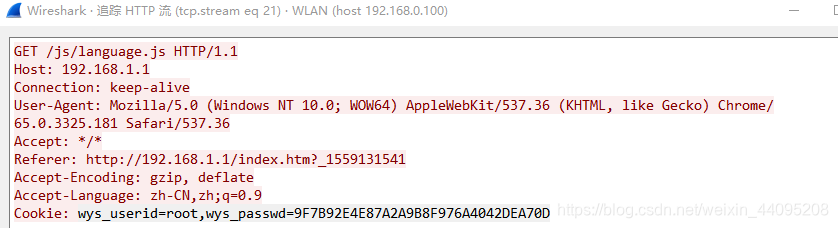

追踪流：可以将捕捉到的TCP,UDP,SSL流重组起来，按照一定的编码方式，如果传输方式没有加密的话，可以得出传输的内容（嗅探）。

此处捕捉到了账号以及密码的密文。

专家信息

统计出做抓的包中错误，警告，注意，正常四类包。分别有相应的包的数量，类型以及对应包编号。一般网络中多多少少有注意包，主要要看是看警告包和错误包。这个表能反应出网络的稳定性。

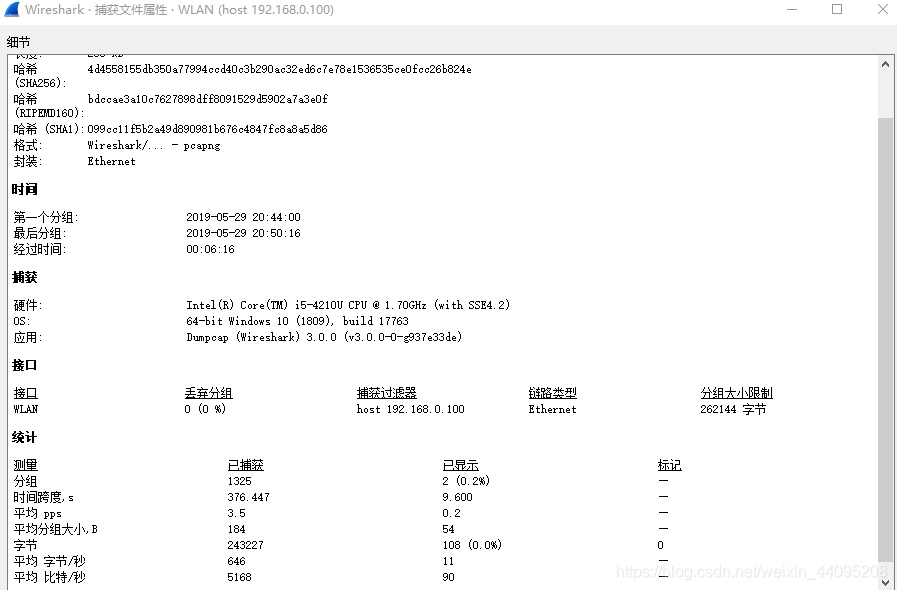

捕获文件属性

当前正在抓的这个包文件的信息：包括报名，存储路径，抓包的时间，抓包设备硬件信息，抓包情况等。

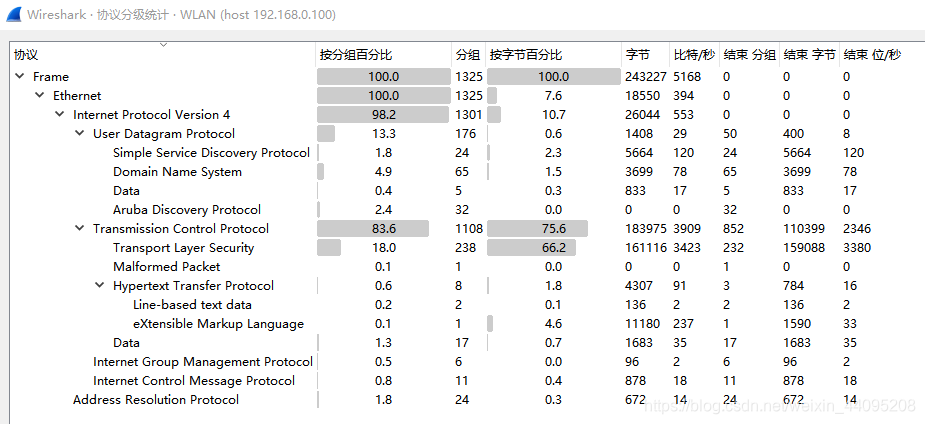

协议分级

协议分析，哪些包比较多，考虑是否有类型的病毒。
注：1.分组下的百分比等于分组下个类型协议的百分比之和。2.结束分组是该类协议的所有包的数量，即显示过滤器下显示的包的数量。

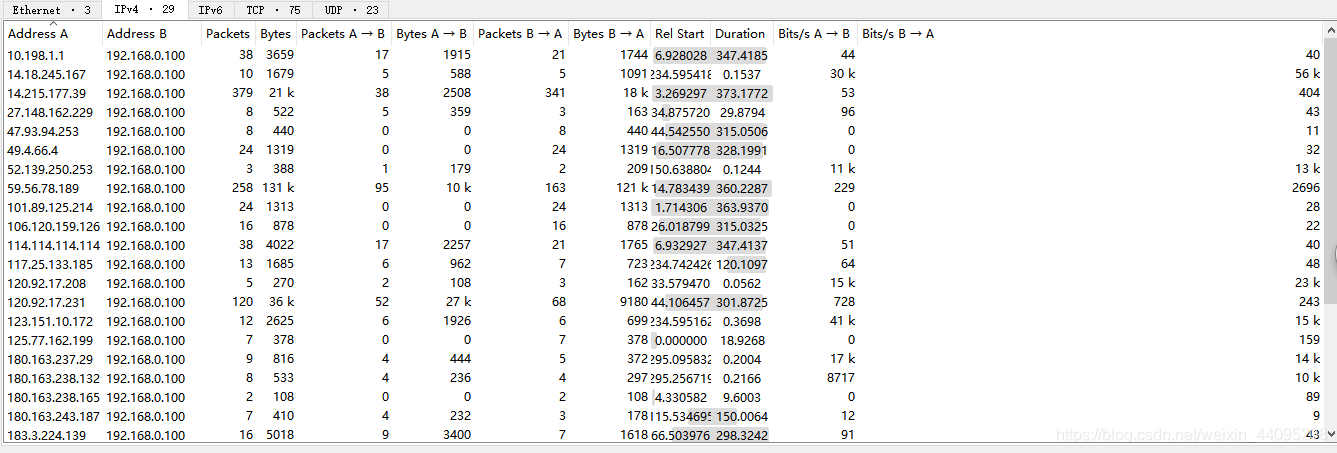

conversations

源和目的之间数据包和字节数的统计，和节点一起使用。

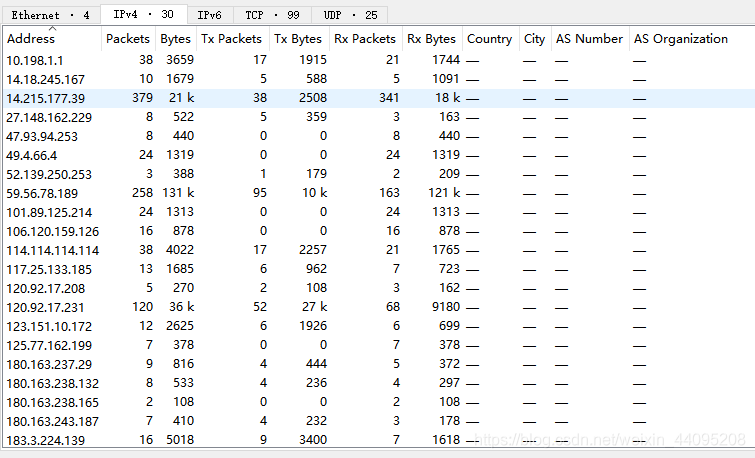

endpoint

单个IP节点的包和字节数统计，和会话一起使用，精细地揪出节点。
看TCP和UDP协议这两块会相对比看IP那两块来的详细，有端口信息，更有针对性。

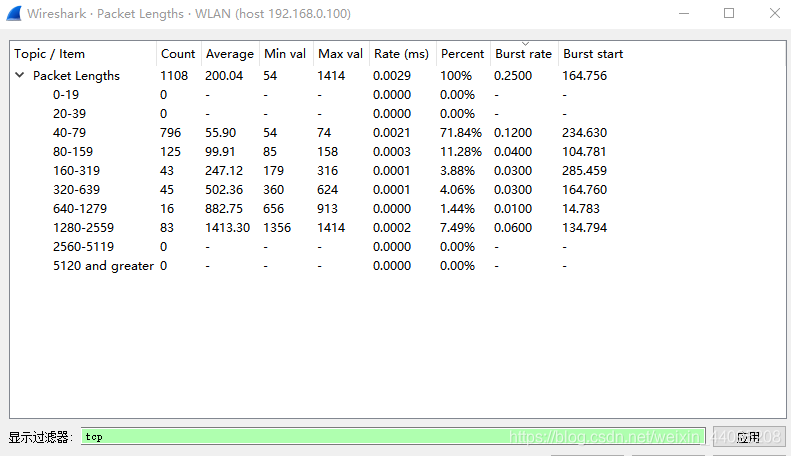

分组长度

统计包的大小分布，可以输入协议类型，统计协议类型包的大小分布。正常的就是40-2559的大小。小型帧，巨型帧攻击范围大概在这个之外，如果说这个范围之外占比5以上，可能就有问题。
arp大概42字节：以太网14字节，请求28字节。
icmp大概150左右字节：以太网14字节，ip20 字节，icmp本身80以上。
dns大概字节150：以太网14字节，ip20字节，udp8字节。
因此40-319是小型帧。
320-2559的一般是TCP协议，如果这部分占比比较大，可能是在看视频，浏览网页等。

捕捉过滤器/显示过滤器相关语法

捕捉过滤器

<协议><方向><主机><值><逻辑操作符><其他表达式>
协议：http，tcp，udp，ip，arp等。默认所有协议。
方向：dst，src，dst and src，dst or src。默认dst or src。
主机： net，port，host等。默认host。
逻辑操作符：not，and，or

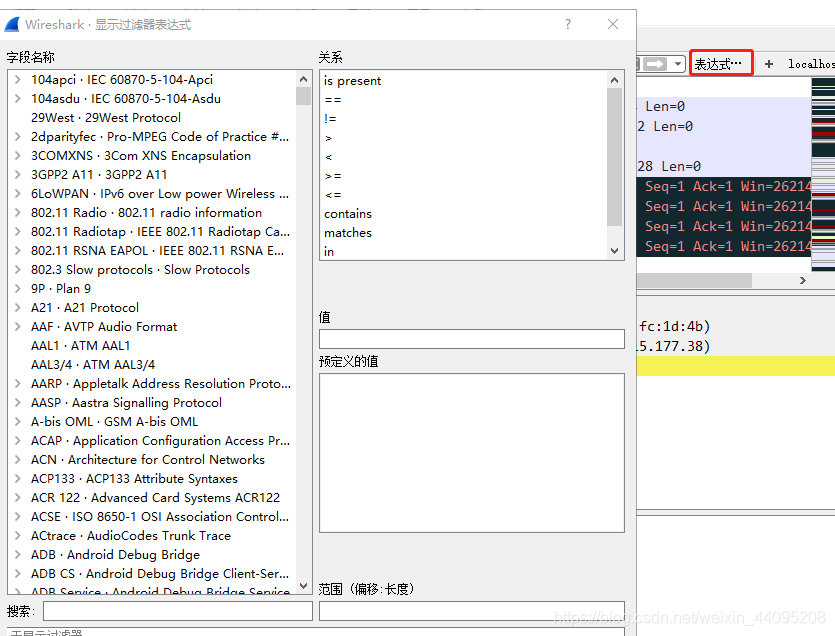

显示过滤器

这里有所有显示过滤器的语法规则。

按协议进行过滤：
TCP,UDP,IP,icmp等

按协议属性进行过滤：
ip.addr == 192.168.0.100
tcp.port == 80
tcp.flag.syn

逻辑操作符
&& || ！ and or not

IP协议/TCP协议分析

IP协议

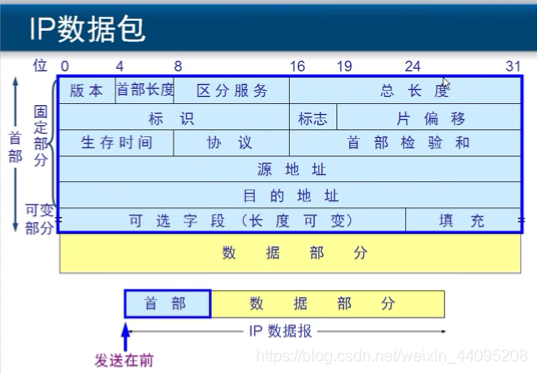

以下是IP包头格式

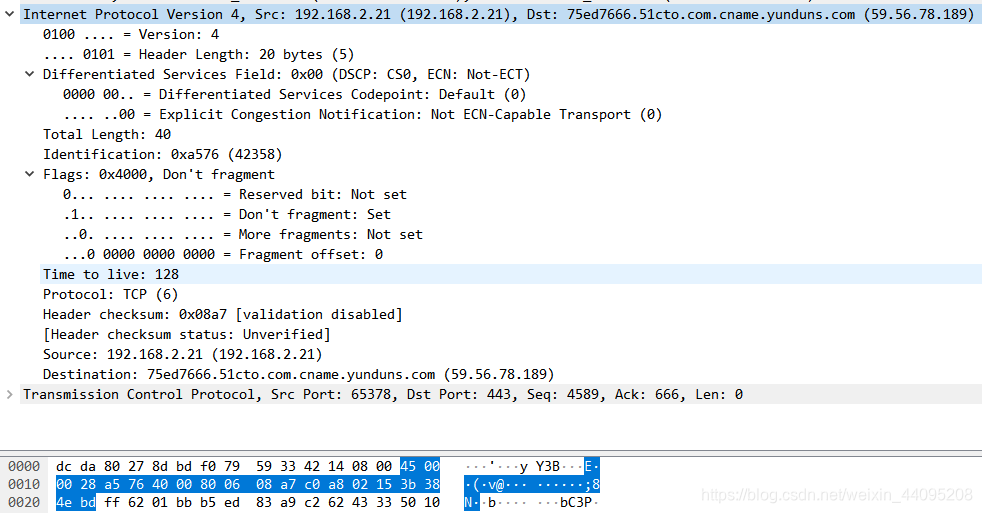

以下是wireshark中某个包的ip部分截图

其中每一个数字都是代表1个十六进制，也就是4个二进制，即4位。一个字节是8位，即每两个数字代表一个字节。
以数据包中的版本为例。记录的是4位，在开头处，对应包中蓝色部分的4，二进制是0100，便是wireshark抓包第一部分的：0100… = version: 4。表示是IPV4协议。
之后根据位数往后推。
首部长度，记录的是5，代表格式的最小单位，即ip包中的行。一行是4个字节，也就是20个字节。
区分服务8位（00）。一些比较紧急的包会填写，如QOS服务。
总长度16位（0028），值40字节，包头20字节，数据部分20字节。
标识16位（a576），值42358，用来表示数据包的先后顺序。
标志3位（4），二进制值为0100。从前往后0是保留位，无实际意义。1是DF位，表示没分组，值1是没有，值0是有。0是MF位，表示有更多帧，0表示最后一个，1表示后面还有。0是和后面12位一起表示片偏移的值。片偏移量等于数据部分大小除以8。
生存时间8位（80）：值128，这个值由系统设置，window128，Linux64，UNIX256.每结果一个路由器减一。
协议8位（06），6表示tcp协议，1表示ICMP,2表示IGMP,17表示UDP。
首部校验和16位（08a7）：检验首部在传输过程中是不是发生了变化。
源地址32位（c0a80215）：IP源地址。
目的地址32位（3b384ebd）：ip目的地址。

###TCP协议

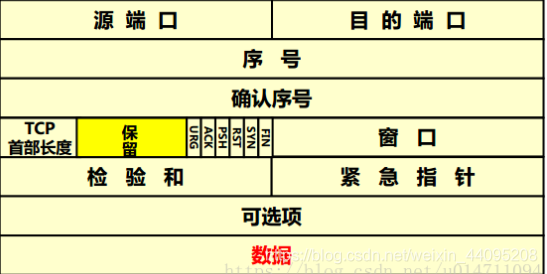

以下是TCP报文格式

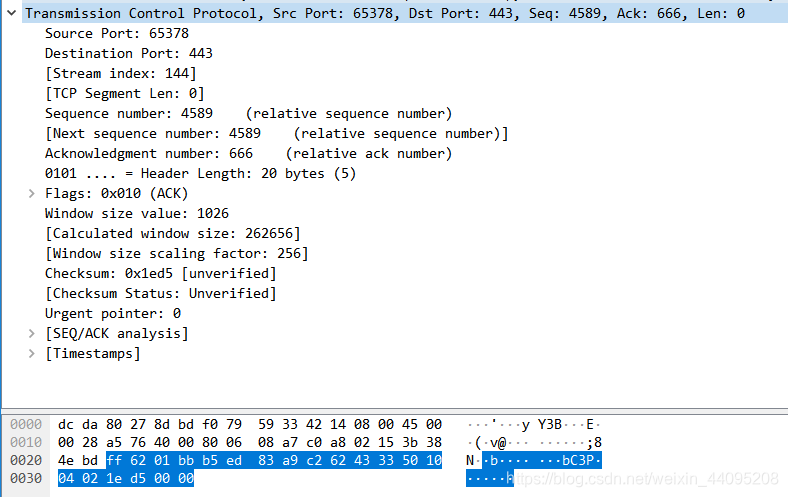

以下是wireshark中某个包的TCP部分

分析同上
源端口（16位）
目的端口（16位）
序列号（32位）
确认序列号（32位）
首部长度（4位）
保留部分（6位）
URG（1位）：紧急位，和紧急指针一起使用，拥有插队特权。
ACK（1位）：建立连接的时候使用，不带数据。
PUSH（1位）：表示里面有数据
RST（1位）：表示重置链接，当有错误的时候会重置断开连接。
SYN（1位）：确认序列号
FIN（1位）：结束符号
窗口（16位）
校验和（16位）
紧急指针（16位）

其他符号意义

Seq=0，序号，这是一个相对值而非绝对值，相对第一个包的序列号。因为是整个 TCP 流的第一包，所以 Wireshark 认定该包的序列号为 0。
win=65535，窗口大小，也就是发送端的当前窗口最多容纳 65535 个字节。
Len=0，数据部分大小，不带数据。
MSS=1460，最大报文大小，数据部分最多有 1460 个字节。
SACK_PERM=1，选择确认选项。
TSval=0，发送时间戳，发出这个数据包的时候的时间戳。
TSecr=0，应答时间戳，当前要发送的包应答的那个包的发送时间戳，因为是第一个包，应答的时间戳为 0。
WS=256，窗口扩大。
