AD学习笔记8

1.集成库编辑的条件是必须在打开集成库的情况下，或者新建立集成库的条件下进行编辑。
2.如果不慎将右侧的library关掉，可以从右下角的system->library进行打开，包括左侧工程栏的打开和关闭，也可以通过右下角的system菜单进行。
3.PCB原理图的印刷边界设定原点过程:编辑->原点->放置，通过放置->走线来画边界。
4.当画的印刷边界，原理图边界的不能对齐的时候，可以通过改变格点大小来进行对齐（右上角栅格）。

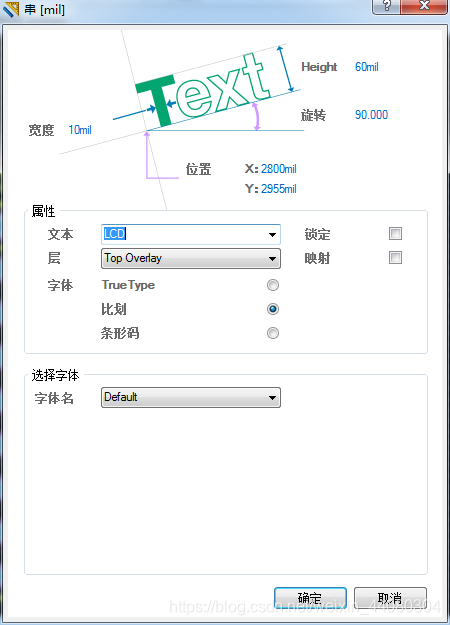

5.下面的层对应的就是字体的颜色，top是顶层，bottom是底层（可以写字但是不能布线）。

6.通过设计->板子形状->重新定义板子形状(快捷键R)，即可形成比较成熟的板子图形。
7.以下图片为快捷键，可以用快捷键进行操作。 、
8.自动布线过程：自动布线->全部->Route all。

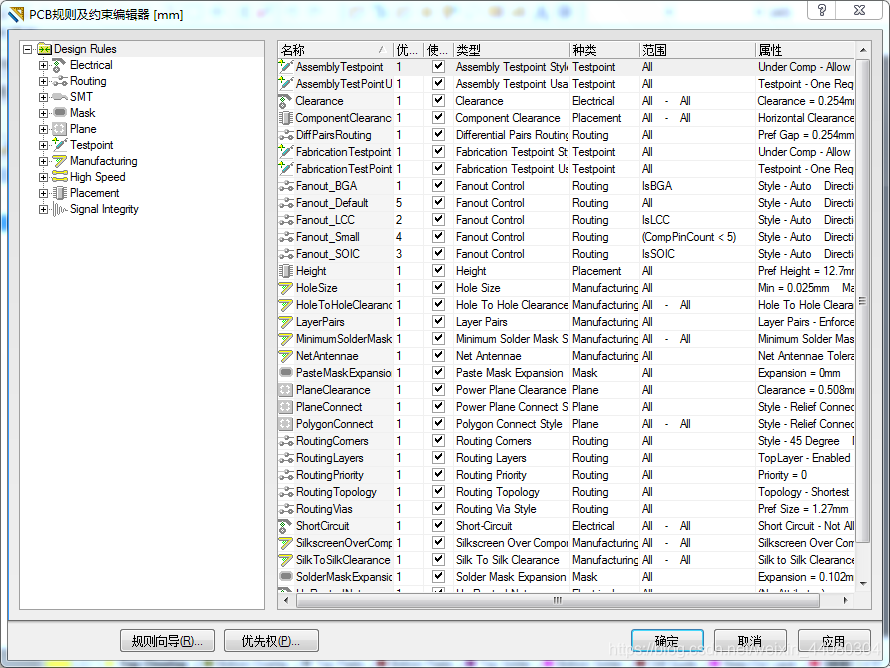

9.（布线）规则设置可以通过设计->规则

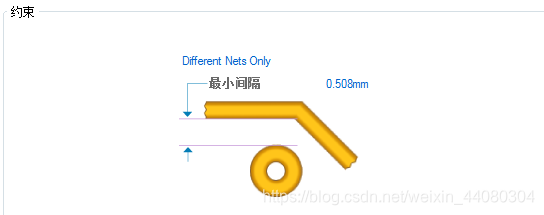

10.clearance是调整线和过孔之间距离的

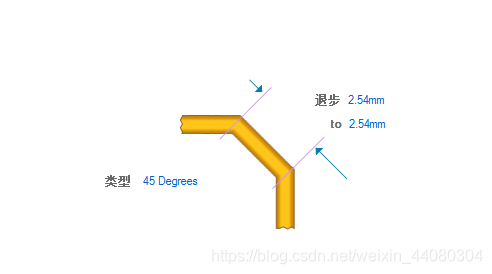

，route是用来调整线宽的（其中的routing comers用来调整线拐弯的角度

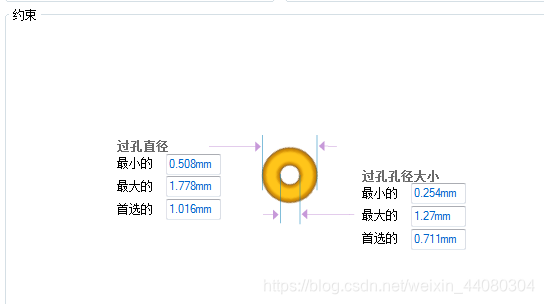

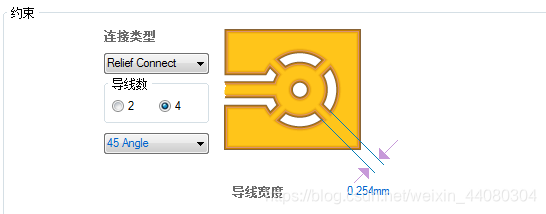

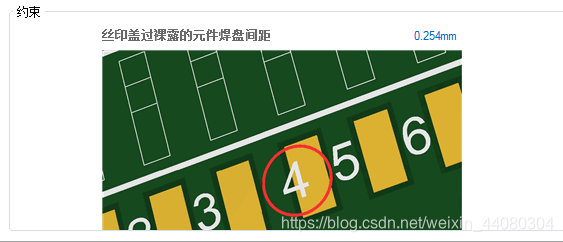

，routing vias用来调整过孔直径常用尺寸见上图），polygon connect是用来设置铺铜和导线连接方式的可以设置角度和宽度 ，SilkscreenOverComponetPad用来设置标注和焊盘距离 （元器件之间如果过为紧凑可以适当调大一点）
Silk To SilkClearance。
11.自动布线菜单栏
12.布线的颜色不同，代表线位于不同的层面上，通过最下面的可以用来切换布线层面。
13.平均分布使用快捷键A（不是特别好用，谨慎使用）。
14.快捷键X用来左右镜像，Y用来上下镜像,即用来更换引脚顺序，方便布线。
