十九、访问控制列表

想了想，还是将两者一起写，便于进行对比。

访问控制列表（ACL）

企业网络中的设备进行通信时，需要保障数据传输的安全可靠和网络的性能稳定。
访问控制列表ACL（Access Control List）可以定义一系列不同的规则，设备根据这些规则对数据包进行分类，并针对不同类型的报文进行不同的处理，从而可以实现对网络访问行为的控制、限制网络流量、提高网络性能、防止网络攻击等等。
简单而言，就是控制哪些流量可以通过，哪些流量不能通过。

ACL分类

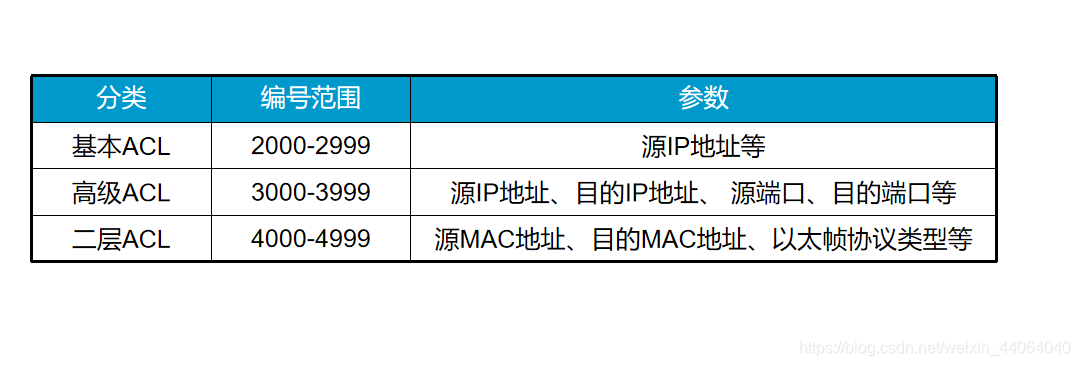

上图所示为ACL的分类和每个类别可以定义的参数。

ACL规则

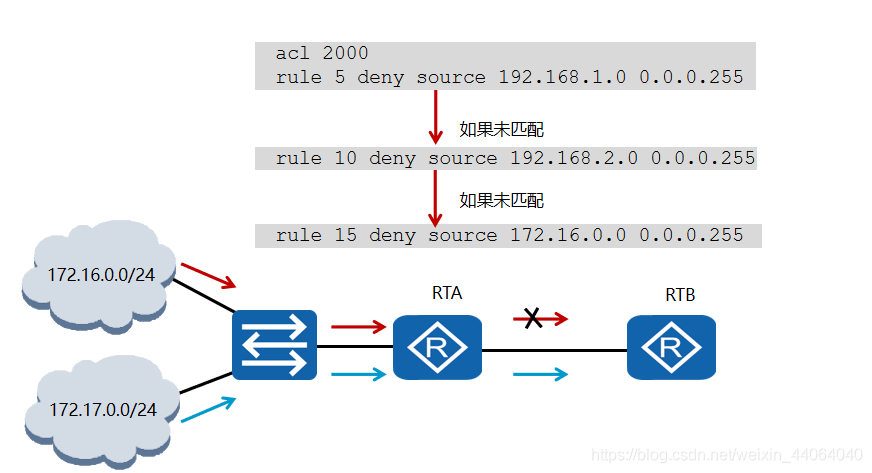

每个ACL可以包含多个规则，RTA根据规则来对数据流量进行过滤。rule id用来定义规则的优先级，出了规则之间的重复或矛盾。
如果所有的ACL判断语句都检测完毕，仍没有匹配的语句与出口，则该数据包将视为拒绝而被丢弃。默认拒绝所有。
下面通过实验进行讲解：

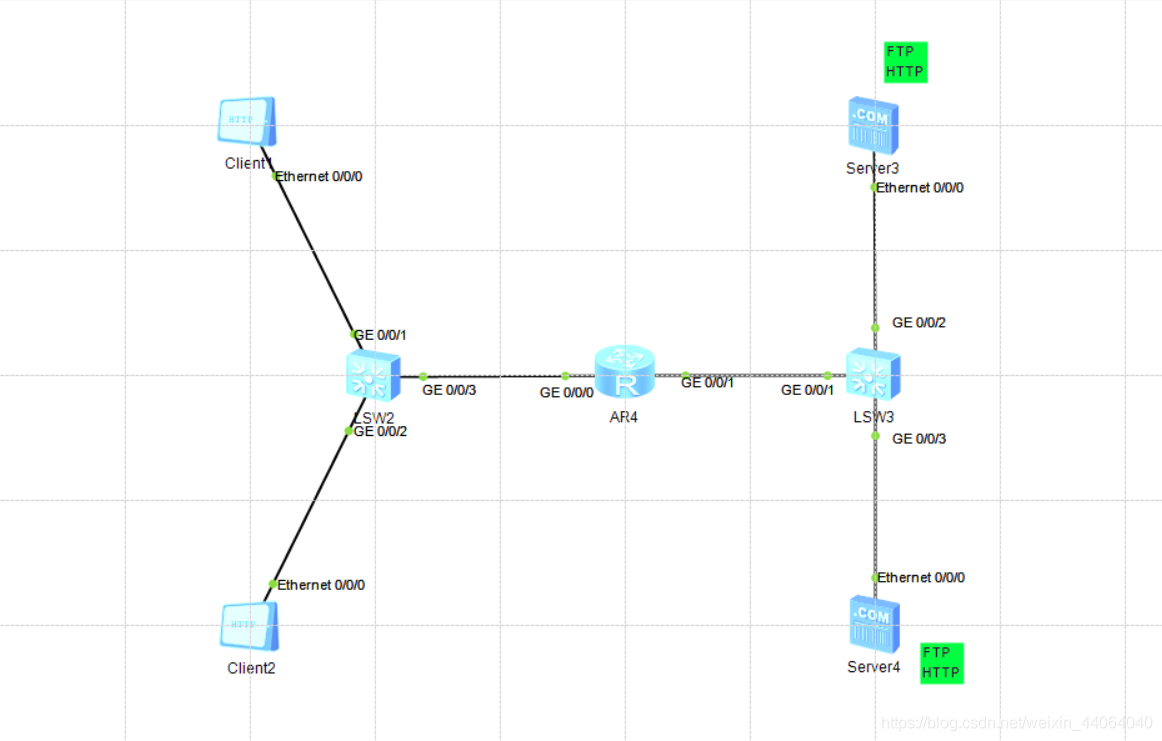

实验拓扑如图所示。其中client的ip地址为192.168.x.1
server 的ip地址为192.168.x…1
x为图中各个代数。client 1 即为1。

路由已打通，如上图所示登录是没有问题的。
下面先开始配置基础的ACL。允许client 1 访问server3，但是不能访问server 4。
允许client 2 访问server 4，但是不能访问server 3。

基本ACL

配置如下：

[SW3]acl 2000					// 定义acl 2000
[SW3-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.3
[SW3-acl-basic-2000]rule 10 deny source 192.168.2.0 0.0.0.3
[SW3-GigabitEthernet0/0/2]traffic-filter outbound acl 2000			//在出接口处调用acl2000
[SW3-GigabitEthernet0/0/2]q
[SW3]acl 2001
[SW3-acl-basic-2001]rule 5 permit source 192.168.2.0 0.0.0.3
[SW3-acl-basic-2001]rule 10 deny source 192.168.1.0 0.0.0.3
[SW3-GigabitEthernet0/0/3]traffic-filter outbound acl 2001

现在开始查看：

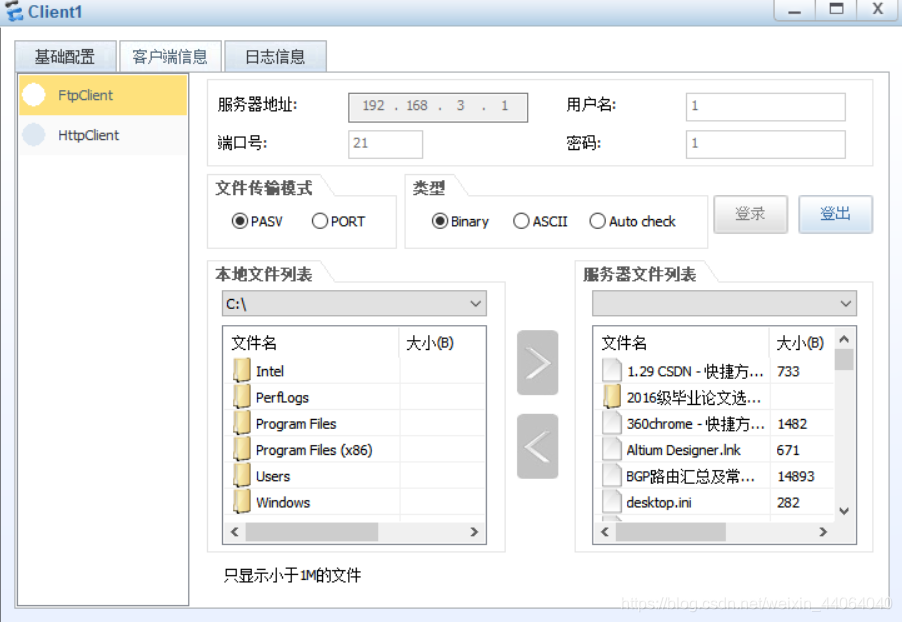

访问server 3是正常的，

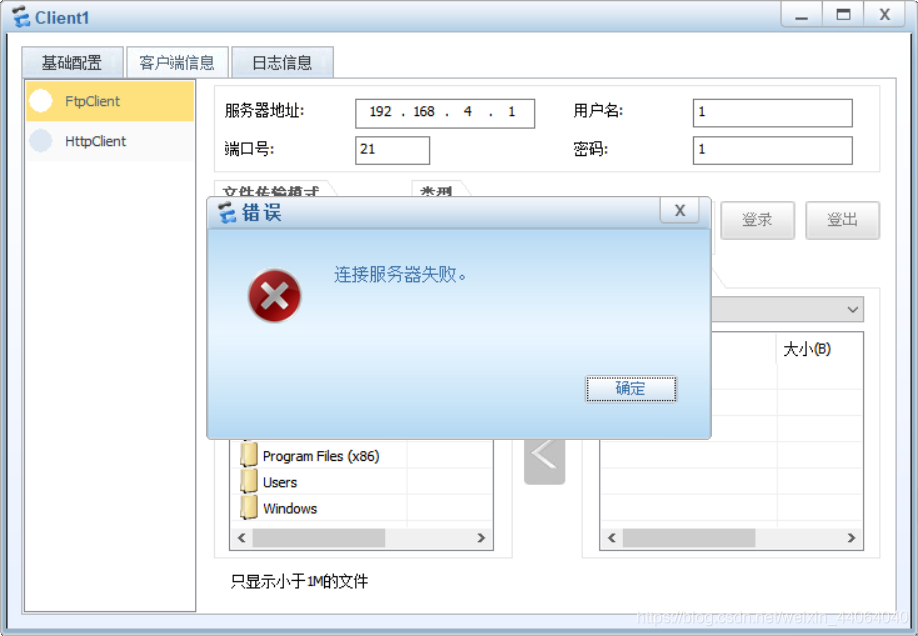

访问server 4是失败的。因为我们在出接口匹配了acl访问控制列表，拒绝了它的访问。
各配置如下：
SW2：

#
interface Vlanif1
 ip address 192.168.1.2 255.255.255.252
#
interface Vlanif2
 ip address 192.168.2.2 255.255.255.252
#
interface Vlanif3
 ip address 24.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type access
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 2
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 3
#
ospf 1
 import-route direct
 area 0.0.0.0
  network 24.1.1.0 0.0.0.255
return

SW3

acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.3
 rule 10 deny source 192.168.2.0 0.0.0.3
#
acl number 2001
 rule 5 permit source 192.168.2.0 0.0.0.3
 rule 10 deny source 192.168.1.0 0.0.0.3
#
interface Vlanif3
 ip address 192.168.3.2 255.255.255.252
#
interface Vlanif4
 ip address 192.168.4.2 255.255.255.252
#
interface Vlanif5
 ip address 43.1.1.3 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 5
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 3
 traffic-filter outbound acl 2000
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 4
 traffic-filter outbound acl 2001
 #
ospf 1
 import-route direct
 area 0.0.0.0
  network 43.1.1.0 0.0.0.255
#
traffic-filter outbound acl 2000

AR 4

#
interface GigabitEthernet0/0/0
 ip address 24.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 43.1.1.4 255.255.255.0
#
#
ospf 1
 area 0.0.0.0
  network 24.1.1.0 0.0.0.255
  network 43.1.1.0 0.0.0.255
#

高级ACL

由于模拟器突然出bug了，所以换了一个简单的图。直接演示高级ACL的效果吧。

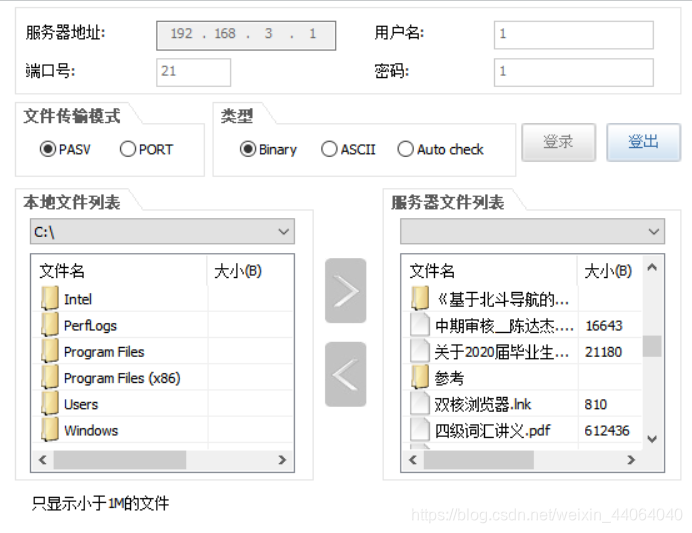

服务器端开启了HTTP和FTP服务。此时client是可以登录两个服务的。


下面配置高级ACL，只允许FTP服务，拒绝HTTP服务。

#
acl number 3000
 rule 5 deny tcp source 35.1.1.0 0.0.0.255 destination 57.1.1.7 0 destination-port eq www //拒绝HTTP服务，端口号80
 rule 10 permit tcp
#
 interface GigabitEthernet0/0/1
 ip address 57.1.1.254 255.255.255.0
 traffic-filter outbound acl 3000

结果查看

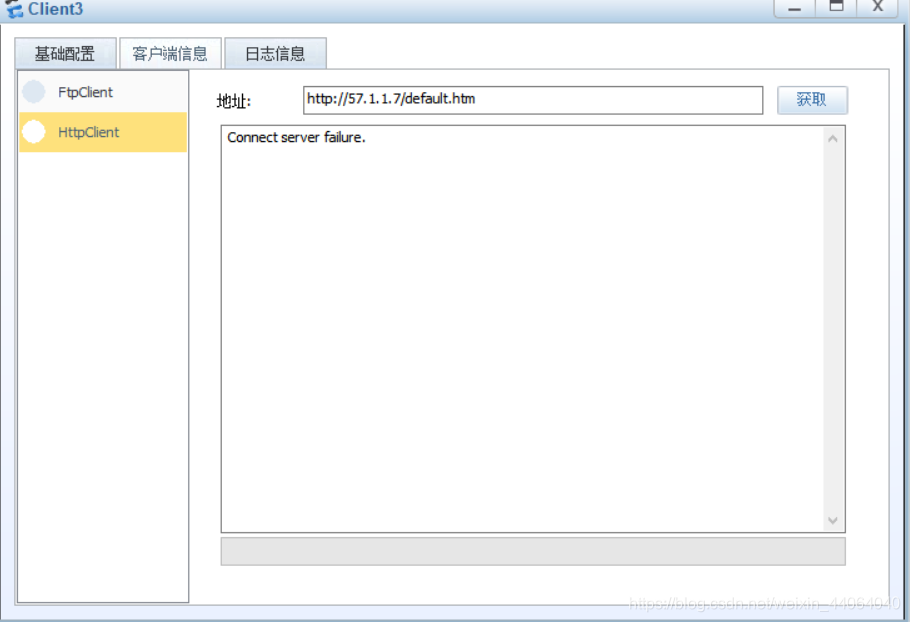

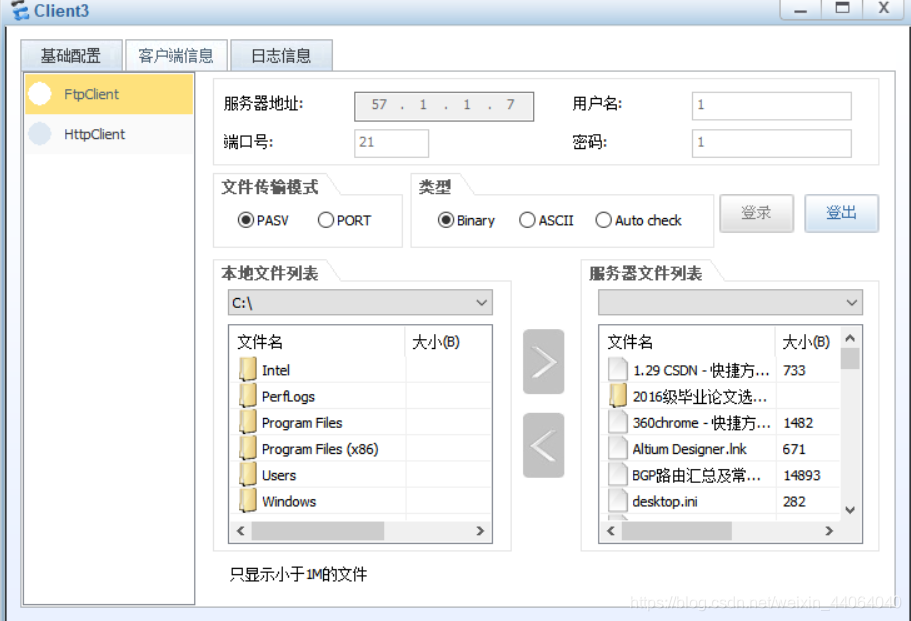

可以看到此时FTP是可以正常运行的，但是HHTP已经登录不上去了。
配置如下：
R5

#
acl number 3000
 rule 5 deny tcp source 35.1.1.0 0.0.0.255 destination 57.1.1.7 0 destination-port eq www
 rule 10 permit tcp
#
interface GigabitEthernet0/0/0
 ip address 35.1.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 57.1.1.254 255.255.255.0
 traffic-filter outbound acl 3000
#

return

需要注意的是此时路由器的接口IP配置应为网关地址，因为网关是负责转发数据包的，如果配置不是网关，此时数据包转发不出去的。
