本文介绍了通过不同按键控制LED灯的四种模式：从左至右依次点亮、从右至左依次点亮、闪烁以及全部点亮。提供了实现这些功能的具体代码，并展示了使用ModelSim进行仿真的过程及SignalTapII Logic Analyzer的测试结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

按下key[0],LED从左往右依次点亮；按下key[1],LED从右往左依次点亮；按下key[2],LED闪烁；按下key[3],LED全部点亮。

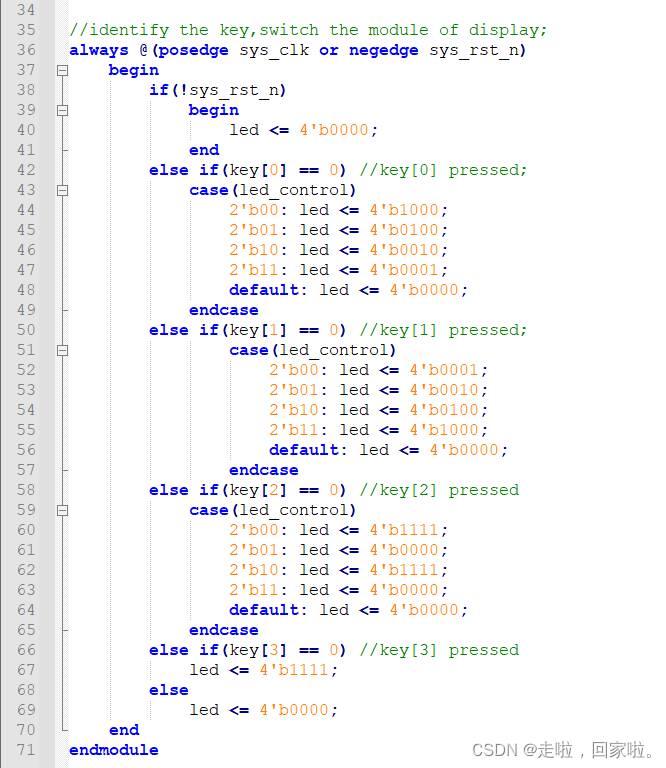

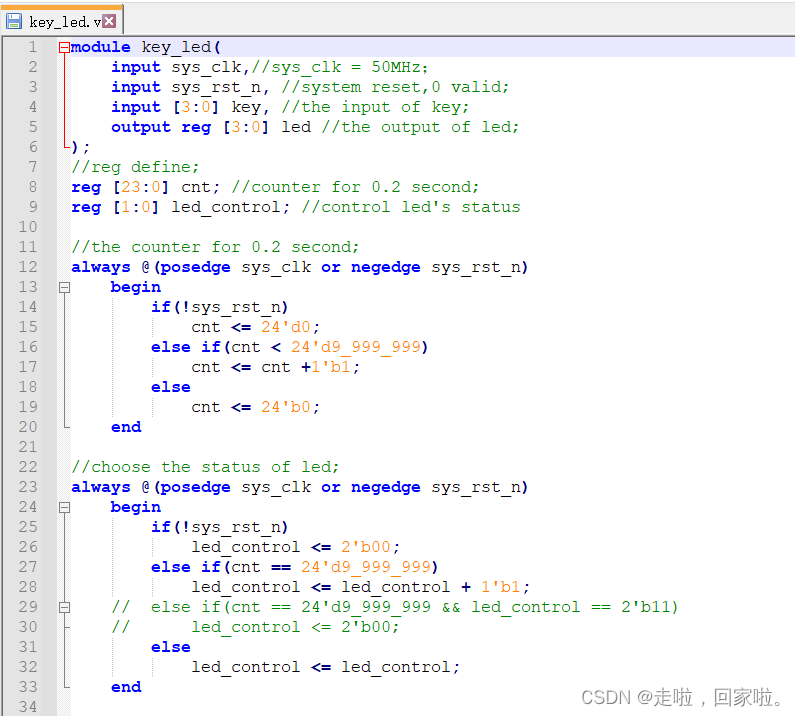

代码：
在这里插入图片描述

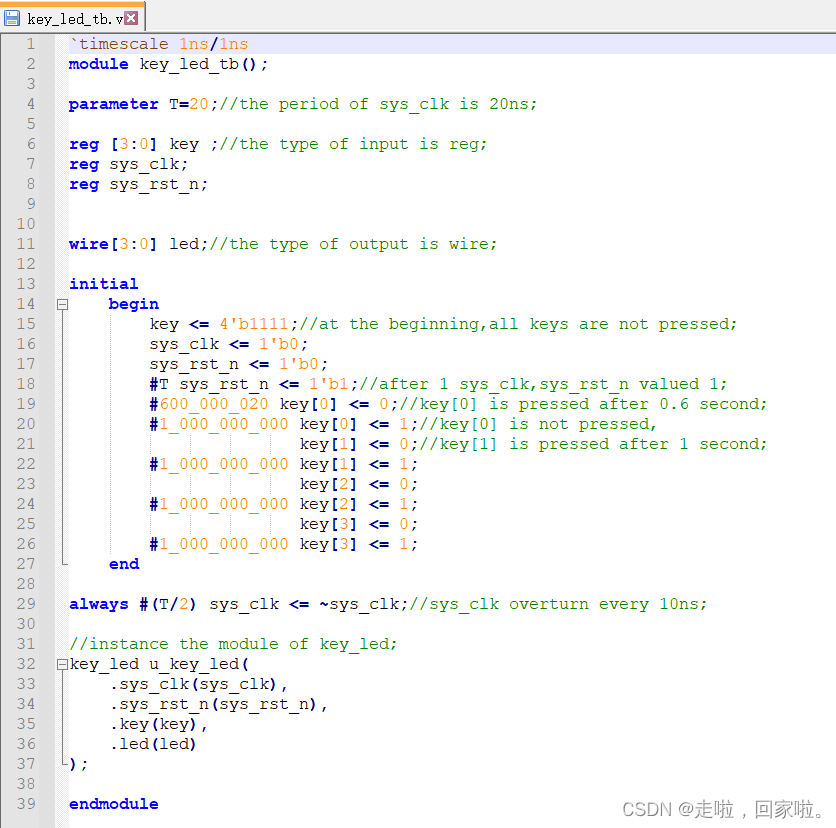

测试代码：

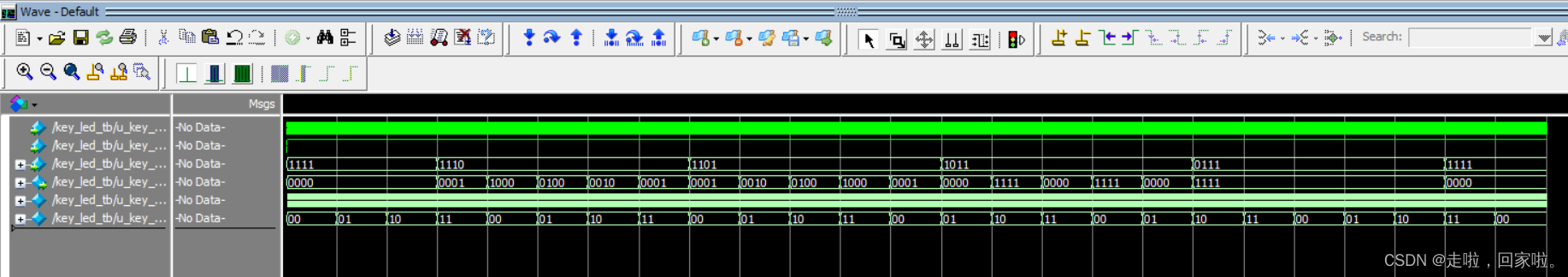

modelsim仿真：

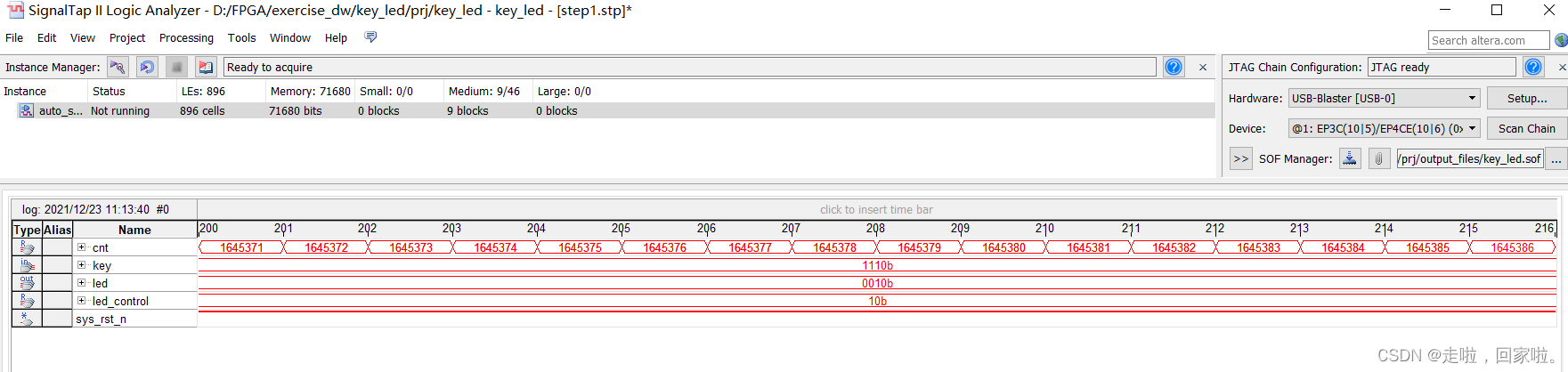

Signal Tap II Logic Analyzer测试：

仅供学习。
