原码两位乘

(1）原码两位乘
　
　

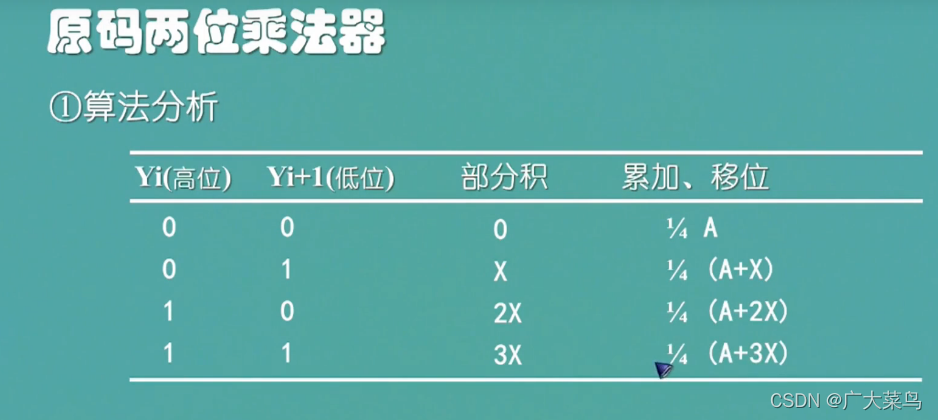

　　两位乘数的取值可以有四种可能组合,每种组合对应于以下操作:
　　　　00 相当于0*X，部分积Pi右移2位,不进行其它运算;
　　　　01 相当于1*X，部分积Pi+ X后右称2位;
　　　　10 相当于2*X，部分积 Pi+ 2X后右移2位;
　　　　11 相当于3*X，部分积 Pi + 3X后右移2位。
　　

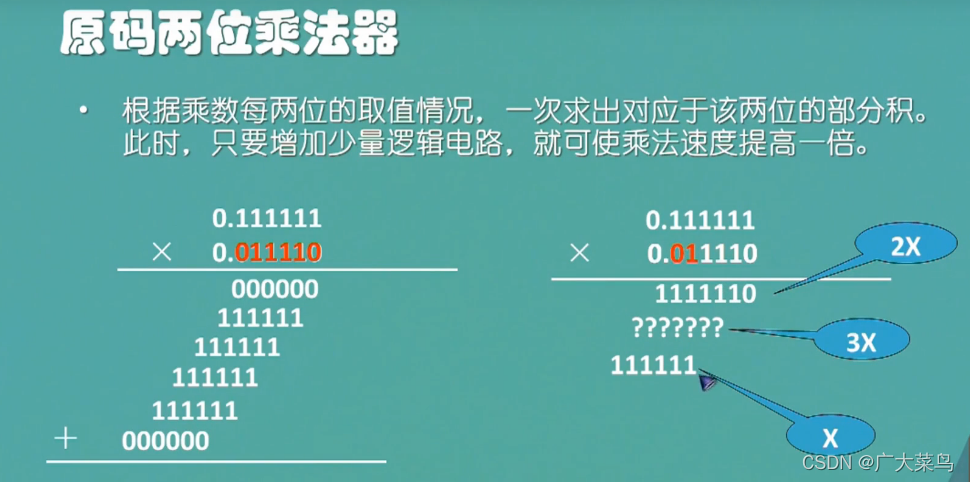

　　上面出现了 + 1X, + 2X, + 3X 三种情况,
　　+X 容易实现，
　　+2X可把X左移1位得2X,在机器内通常采用向左斜1位传送来实现。
　　可是+3X一般不能一次完成,如分成两次进行,又降低了计算速度。

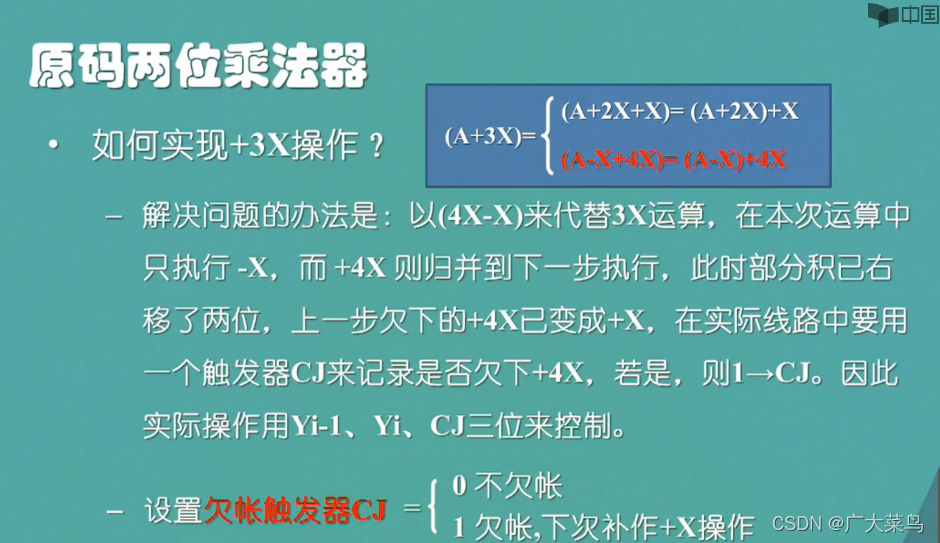

　　解决问题的办法是备:
　　以 +(4X-X) 来代替 +3X运算,
　　在本次运算中只执行 -X, 而 +4X 则归并到下一步执行,
　　因为下一步运算时，前一次的部分积已右移了两位,
　　上一步欠下的 +4X 在本步已变成 +X。
　　实际线路中要用一个触发器C来记录是否欠下+4X的操作尚未执行，
　　若是,则1→C。
　　因此实际操作要用Yi-1 Yi C三位的组合值来控制乘法运算操作,
　　运算规则如表2.12所示。

表2.12 原码两位乘
（2）　　 原码两位乘举例:
　　 假定 X = 0.100111 Y = 0.100111
　　 则 　[-X]补码 = 1011001

下面部分积和乘数显示的都是小数点后的数字，乘数是Y，
顺序从上向下，
　　注意：如题解法中最后一次运算时欠下 +4X ，.则部分积右移2位后还需补充完成 +X 操作。
　　评论区说的为啥要用[-x]补码，是因为计算机计算过程是用补码来计算的。我们计算过程中有- x 的需要
　　　补充视频资料url：https://www.bilibili.com/video/av95860744?p=27

（东北大学）计算机组成原理
