基于arcglobe将二维矢量面（shp）拉伸成三维模型

具体步骤

  1. 首先需要矢量面文件，带有层数或者高度的矢量面shp文件

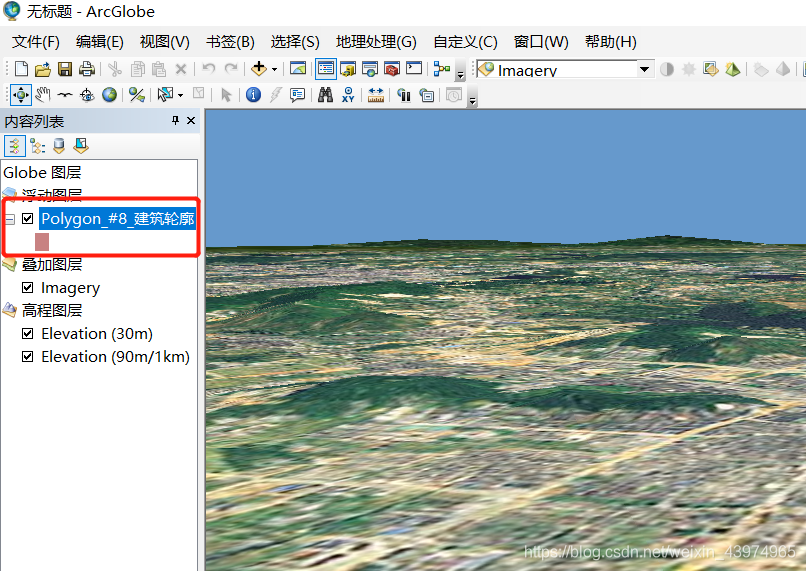

  2. 打开arcglobe ，加载矢量图层；
    在这里插入图片描述

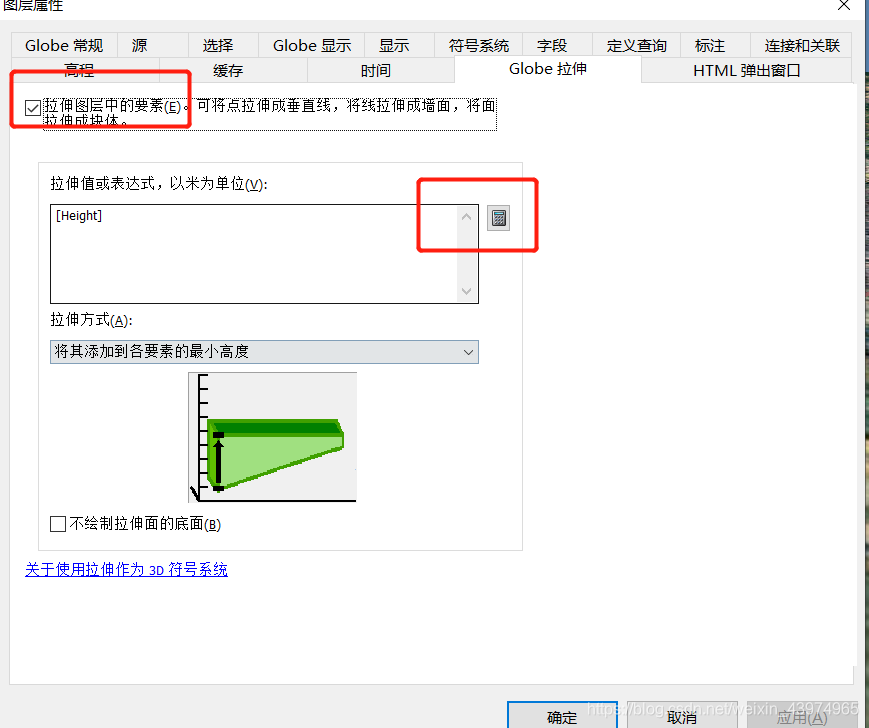

  3. 打开图层属性表找到globe拉伸；选中拉伸图层中的要素，单击计算拉伸表达式按钮打开表达式构建器 对话框。
    在这里插入图片描述

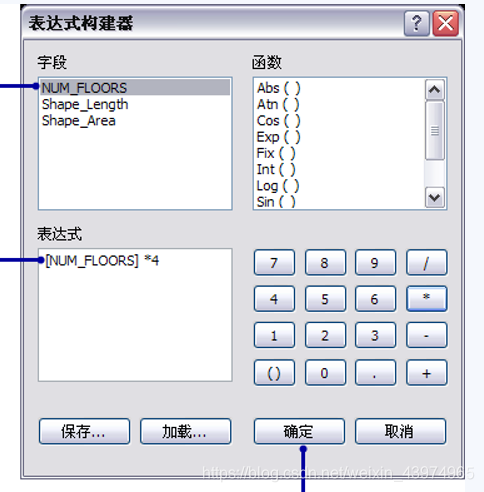

  4. 假设每个楼层高 4 米，那么，将每个建筑物的楼层数乘以 4，即可得出每个建筑物的高度。将表达式设置为 [NUM_FLOORS] * 4 以反映以下图表。
    在这里插入图片描述

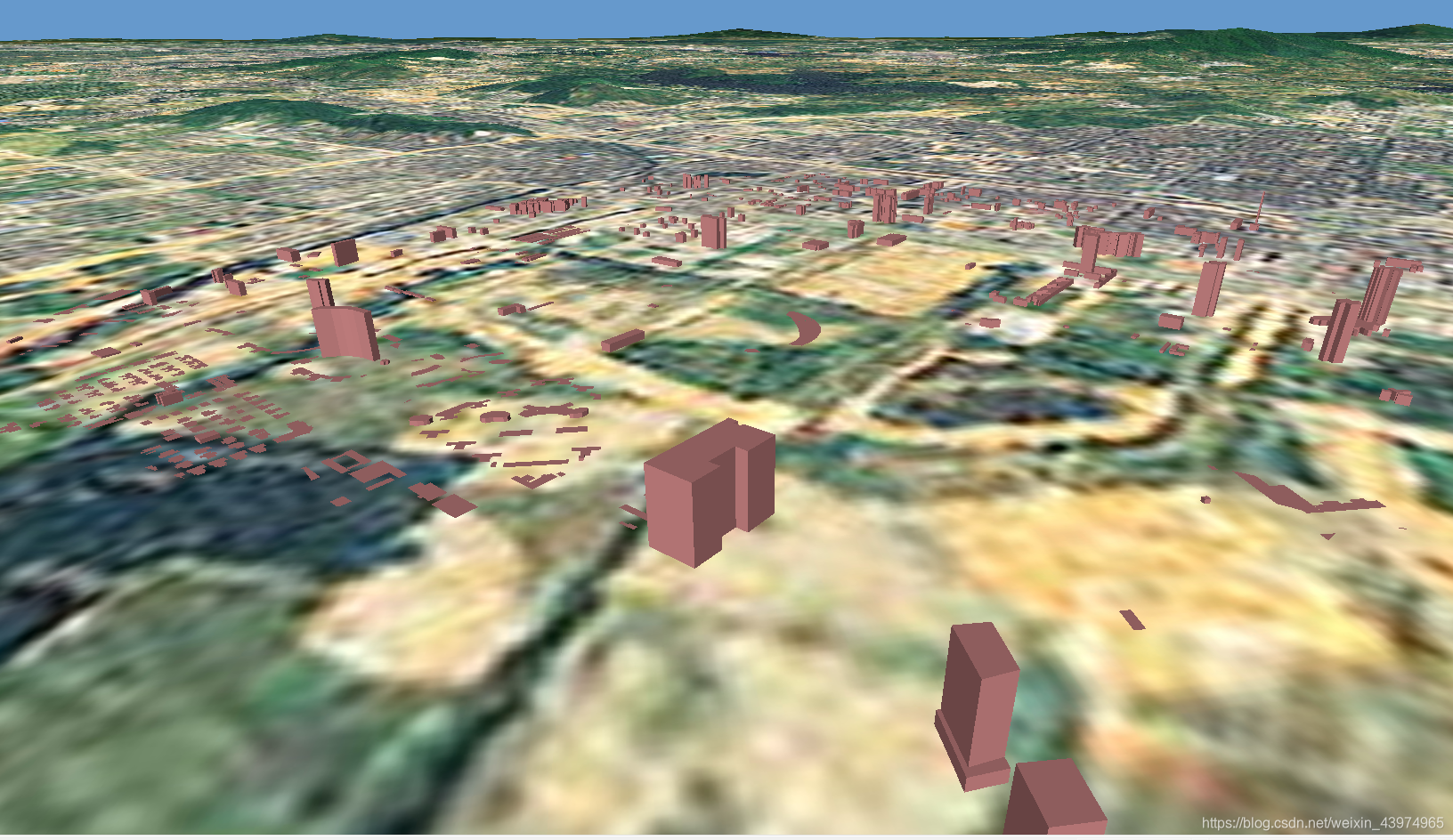

  5. 单击确定关闭图层属性对话框。此时，2D 建筑物轮廓线要素即被拉伸成了 3D 块。如果要改进性能，您也可以选择不绘制拉伸面的底面。
    在这里插入图片描述
