本文针对NXPIDEMCUXpressoIDEv11.5.1遇到的启动问题，提出清除Flash中可能存在的程序作为解决步骤，并强调LPSPI接口初始化中协议修改的注意事项。

问题一：
当使用NXPIDE MCUXpresso IDE v11.5.1_7266和JLink调试时，出现有时候可以启动，有时候又不行时，请先查看一下RT1176 Flash中是否存在有程序，如果有的话先清除再进行调试
问题二：

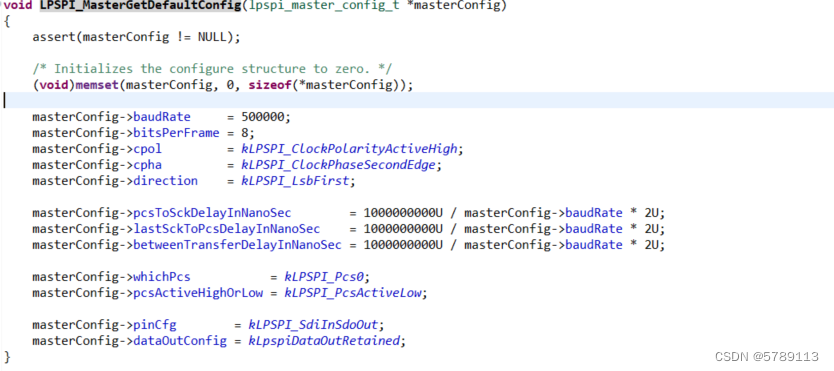

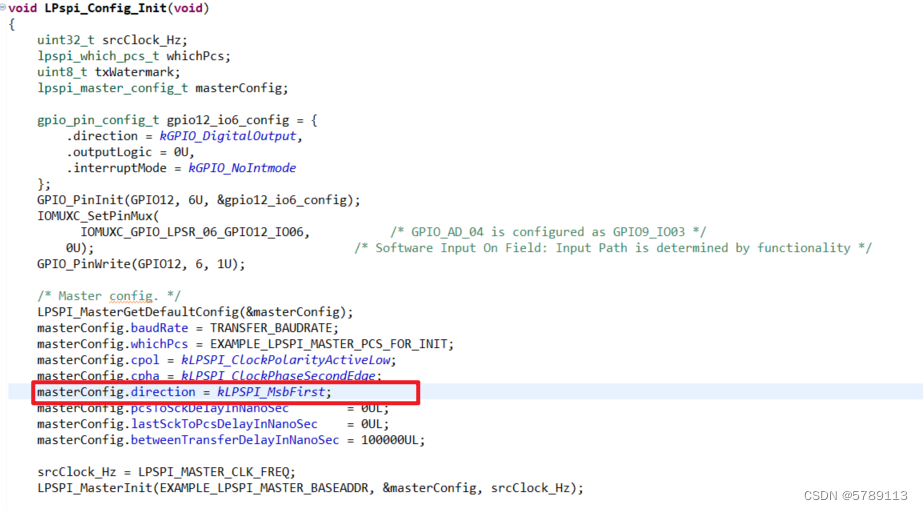

当平时在使用同一种资源时，比如LPSPI，初始化过程会使用接口LPSPI_MasterGetDefaultConfig去获取基本参数值，如果假设你的传输协议是MSB，切记不可在函数LPSPI_MasterGetDefaultConfig中直接修改，应该在获取这些基本参数后，再次在自己的驱动文件中修改，避免如果你同时使用LPSPI1和LPSPI5时你修改的是LPSPI_MasterGetDefaultConfig而导致传输协议不一样
在这里插入图片描述
在这里插入图片描述
