路由式ARP代理

路由式ARP代理：

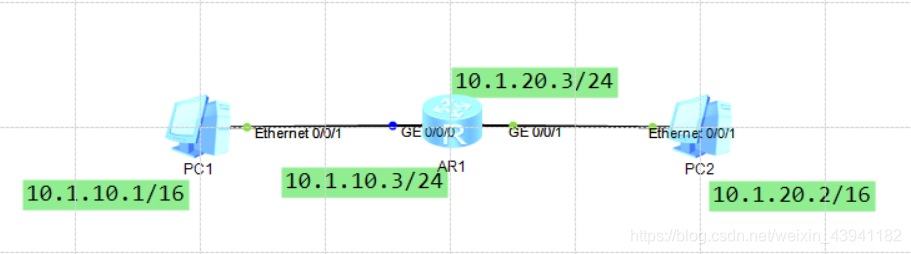

实验拓扑：

---

实验需求：

---

• IP规划如图所示：

• PC1和PC2属于同一网段，需要PC1可以与PC2互通，

实验步骤：

---

• 配置IP地址，并检验直连连通性，（略）

  这里的话，因为是pc和路由器的掩码不一样，所以PC1 ping 10.1.10.3的地址时,会使用对端的24位的掩码来跟自己作比较，用于判断是否在同一网段。

• 在R1的接口上开启ARP代理：

  #
  interface GigabitEthernet0/0/0
   ip address 10.1.10.3 255.255.255.0
   arp-proxy enable

   #
  interface GigabitEthernet0/0/1
   ip address 10.1.20.3 255.255.255.0
   arp-proxy enable


• 在PC1上 ping PC2进行验证：

  PC>ping 10.1.20.2

  Ping 10.1.20.2: 32 data bytes, Press Ctrl_C to break
  Request timeout!
  From 10.1.20.2: bytes=32 seq=2 ttl=127 time=16 ms
  From 10.1.20.2: bytes=32 seq=3 ttl=127 time=16 ms
  From 10.1.20.2: bytes=32 seq=4 ttl=127 time=31 ms
  From 10.1.20.2: bytes=32 seq=5 ttl=127 time=16 ms

  --- 10.1.20.2 ping statistics ---
    5 packet(s) transmitted
    4 packet(s) received
    20.00% packet loss
    round-trip min/avg/max = 0/19/31 ms

  PC>


实验分析:

---

• 在PC1上 ping PC2，发现跟自己的同一网段，PC会通过IGMP发送一个回显请求给对方，进行二层封装，发现不知道 PC2的mac地址，查找本地ARP缓存表，发现为空，于是发起ARP请求，

• 但是由于PC跟PC2属于同一网段，不同广播域，路由器是不会转发广播包的，所以PC2是收不到该ARP请求的，所以就不能进行互访，这样就可以在路由器上配置ARP代理，当路由器收到A
