华为MPLS VPN配置

原创 已于 2023-05-02 18:58:50 修改 · 1k 阅读 · 12 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #运维 #华为

于 2023-04-19 21:53:07 首次发布

配置mpls vpn

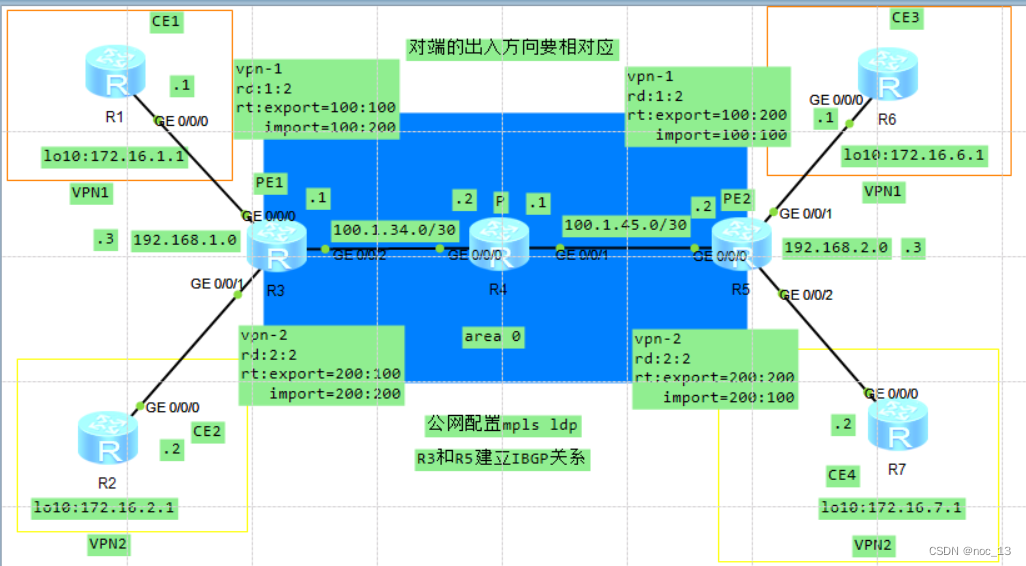

拓扑如下：
在这里插入图片描述

配置思路：

1.公网互通
2.建立vpn实例
3.在两台PE间建立MP-BGP VPN
4.ospf与bgp的双向引入

配置ip，启用ospf全网互通

**R1**
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
interface LoopBack10
 ip address 172.16.1.1 255.255.255.255
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 172.16.1.1 0.0.0.0
  network 192.168.1.1 0.0.0.0
#
------------------------------------------------
**R2**
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
interface LoopBack10
 ip address 172.16.2.1 255.255.255.255
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 172.16.2.1 0.0.0.0
  network 192.168.1.2 0.0.0.0
#
------------------------------------------------
R6与R7的配置略
------------------------------------------------
**R3**
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 #
interface GigabitEthernet0/0/2
 ip address 100.1.34.1 255.255.255.252
#
先不配置g0/0/0口和g0/0/1
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 100.1.34.1 0.0.0.0
#
------------------------------------------------
**R4**
#
interface GigabitEthernet0/0/0
 ip address 100.1.34.2 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 100.1.45.1 255.255.255.252
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 100.1.34.2 0.0.0.0
  network 100.1.45.1 0.0.0.0
#
------------------------------------------------
**R5**
#
interface GigabitEthernet0/0/0
 ip address 100.1.45.2 255.255.255.252
#

在公网区域内开启mpls ldp

**R3**
#
mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/2
 mpls
 mpls ldp
#
------------------------------------------------
**R4**
#
mpls lsr-id 4.4.4.4
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 mpls
 mpls ldp
#
------------------------------------------------
**R5**
#
mpls lsr-id 5.5.5.5
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 mpls
 mpls ldp
#

在PE设备中开启vpn实例，并绑定到相应接口

**R3**
#
ip vpn-instance 1
 ipv4-family
  route-distinguisher 1:2
  vpn-target 100:100 export-extcommunity
  vpn-target 100:200 import-extcommunity
#
ip vpn-instance 2
 ipv4-family
  route-distinguisher 2:2
  vpn-target 200:100 export-extcommunity
  vpn-target 200:200 import-extcommunity
#
interface GigabitEthernet0/0/0
 ip binding vpn-instance 1
 ip address 192.168.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance 2
 ip address 192.168.1.3 255.255.255.0
#
------------------------------------------------
**R5**
#
ip vpn-instance 1
 ipv4-family
  route-distinguisher 1:2
  vpn-target 100:200 export-extcommunity
  vpn-target 100:100 import-extcommunity
#
ip vpn-instance 2
 ipv4-family
  route-distinguisher 2:2
  vpn-target 200:200 export-extcommunity
  vpn-target 200:100 import-extcommunity
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance 1
 ip address 192.168.2.3 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip binding vpn-instance 2
 ip address 192.168.2.3 255.255.255.0
#

CE设备和PE设备配置私网路由

**R3**
#
ospf 100 vpn-instance 1
 area 0.0.0.0
  network 192.168.1.3 0.0.0.0
#
ospf 200 vpn-instance 2
 area 0.0.0.0
  network 192.168.1.3 0.0.0.0
#
------------------------------------------------
**R5**
#
ospf 100 vpn-instance 1
 area 0.0.0.0
  network 192.168.2.3 0.0.0.0
#
ospf 200 vpn-instance 2
 area 0.0.0.0
  network 192.168.2.3 0.0.0.0
#

配置MP-BGP VPN

**R3**
#
bgp 300
 peer 5.5.5.5 as-number 300
 peer 5.5.5.5 connect-interface LoopBack0
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 5.5.5.5 enable
--------------------------------------------
**R5**
#
bgp 300
 peer 3.3.3.3 as-number 300
 peer 3.3.3.3 connect-interface LoopBack0
#
 ipv4-family vpnv4
  policy vpn-target
  peer 3.3.3.3 enable

配置ospf和bgp的双向引入

**R3**
#
ospf 100 vpn-instance 1
 import-route bgp
#
ospf 200 vpn-instance 2
 import-route bgp
#
#
bgp 300
#
 ipv4-family vpn-instance 1
  import-route ospf 100
 #
 ipv4-family vpn-instance 2
  import-route ospf 200
#
-----------------------------------------
**R5**
#
ospf 100 vpn-instance 1
 import-route bgp
#
ospf 200 vpn-instance 2
 import-route bgp
#
#
bgp 300
 #
 ipv4-family vpn-instance 1
  import-route ospf 100
 #
 ipv4-family vpn-instance 2
  import-route ospf 200
#

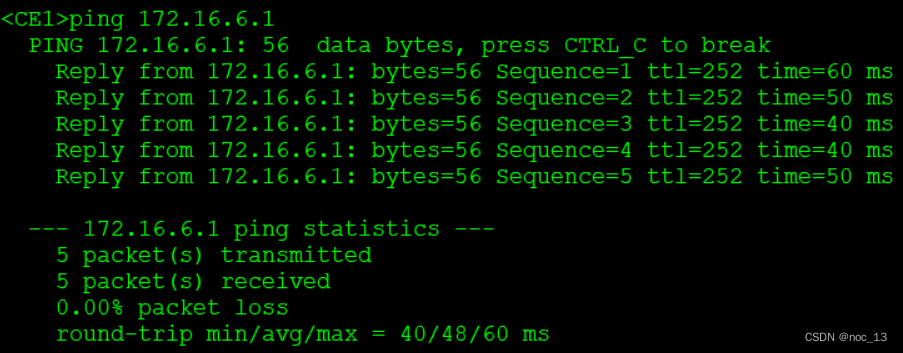

通道建立成功
在这里插入图片描述
