软件工程和数据库中必考的ER图

E-R模型

1.E-R图

（1）实体型用矩形表示，框内写明实体名

（2）属性型用椭圆形表示，框内写明属性

（3）联系用菱形表示，框内写明联系名，并在无向边标明类型（1，N，M）

2.实体之间的联系

（1）两个实体型之间的联系

I.一对一联系（1:1）例如：一个班级只有一个班主任，一个班主任管理一个班级

图1（1:1）

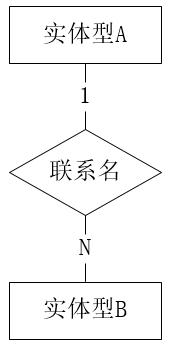

II.一对多联系（1:n) 例如：一个班级有很多学生，每个学生都属于这个班级

图2 (1:N)

III.多对多联系 （n:m) 例如：一门课有很多学生听，每个学生需要听很多门课

图3（N:M)

（2) 两个以上的实体型之间的联系

以三个实体型为例：

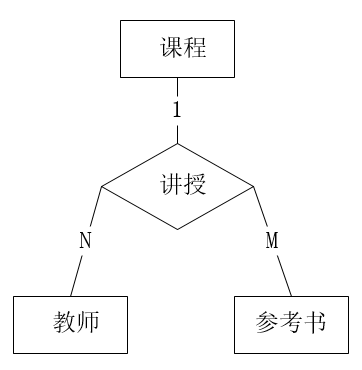

I.一对多(1:N:M)：课程，教师，参考书，一门课可以有很多老师讲授，但一个老师只能讲授一门课；一门课程可以使用若干本参考书，但每本参考书只供一门课使用。

则称：课程与老师，参考书之间的联系是一对多。

图片4（1:N:M)

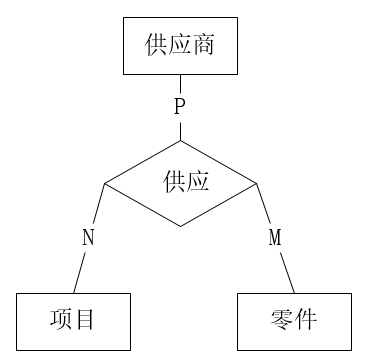

II.多对多(N:M:P)：供应商，项目，零件。一个供应商可以供给多个项目，每个项目可以用多个供应商；一个供应商可以供应多个零件，一个零件可以又多个供应商供应。

则称：供应商，项目，零件三者之间是多对多的联系。

图片5 (N:M:P)

III. 1:N:M

IV. 1:1:N

V. 1:1:1

（3）单个实体型内的联系

I.一对多(1:N)：班长(学生）管理很多学生

图片6 （1：N）

II.多对多(N:M):一门课的课代表（学生）管理很多学生，每个学生可以被多个课代表管理

图片7 （N:M）

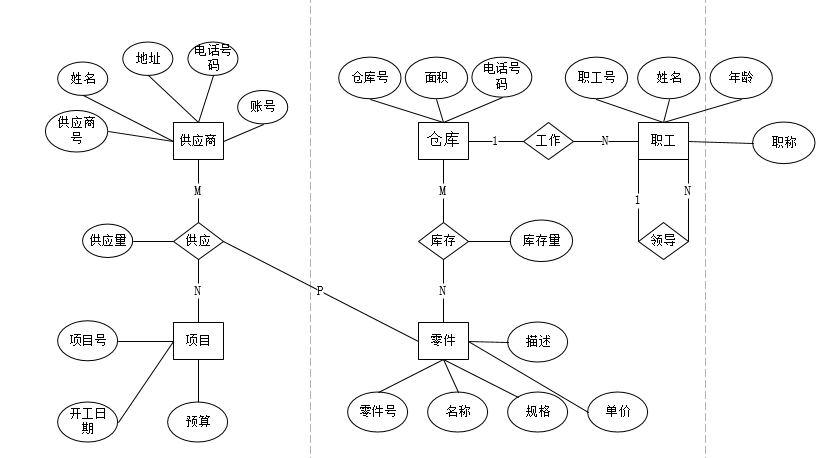

3.例题

实体的属性有：

仓库：仓库号，面积，电话号码；

零件：零件号，名称，规格，单价，描述；

供应商：供应商号，姓名，地址，电话号码，账号；

项目：项目号，预算，开工日期。

职工：职工号，姓名，年龄，职称；

实体之间的联系：

（1）一个仓库可以存放多种零件，一种零件可以存放在多个仓库中，因此仓库和零件具有多对多的联系。用库存量来表示某种零件在某个仓库中的数量。

（2) 一个仓库有多个职工当仓库保管员，一个职工只能在一个仓库工作，因此仓库和职工之间是一对多的联系。

（3）职工之间具有领导与被领导关系，即仓库主任领导若干保管员，因此职工实体型中具有一对多的联系。

（4）供应商，项目和零件三者之间具有多对多的联系，即一个供应商可以供给若干项目多种零件，每个项目可以使用不同的供应商供应的零件，每种零件可由不同供应商供给。
