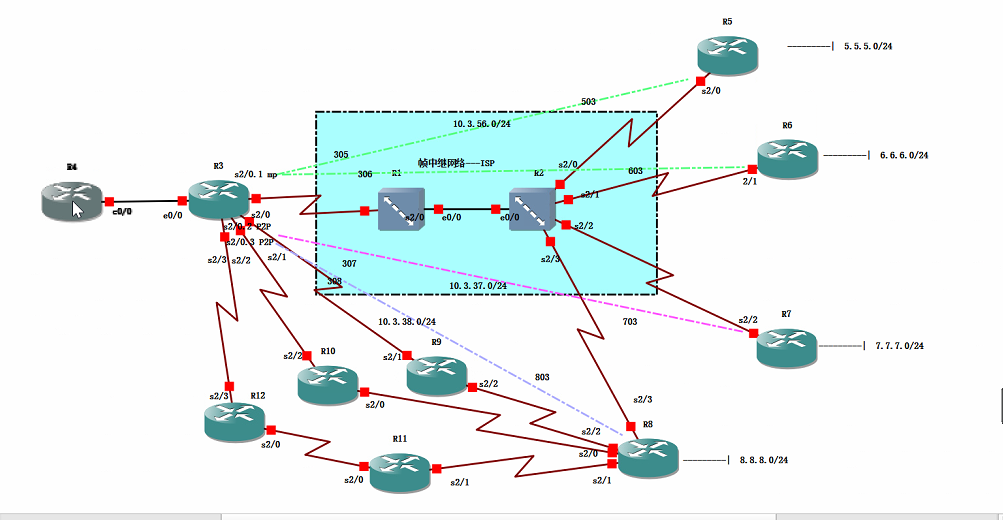

实验要求:R3到R5、R6点到多点。R3到R7、R8点到点。

帧中继配置

帧中继交换机跨越ip网络

交换机以太口配置ip地址

R1:int e0/0
    ip add 1.1.1.1 255.255.255.0
R2:int e0/0
    ip add 1.1.1.2 255.255.255.0

在ip网络上建立tunnel

int   tunnel  0
    tunnel  source  X.X.X.X
    tunnel  destination  x.x.x.x

全局开启交换机帧中继功能

- frame-relay switching

接口配置

int s2/0 no shutdown
encapsulation frame-relay
frame-relay lmi-type ansi（默认）
frame-relay intf-type dce
frame-relay route 305 interface tunnel 0 350
frame-relay route 306 （307、308）interface tunnel 0 360（370、380）
R2
int s2/0 no shutdown
encapsulation frame-relay
frame-relay intf-type dce
frame-relay route 503 interface tunnel 0 350

- 其他接口配置省略

点到多点

R3配置

int s2/0 no shutdown
encapsulation frame-relay
int s2/0.1 multipoint
ip add 10.3.56.3 255.255.255.0
frame-relay map ip 10.3.56.5 305 broadcast
frame-relay map ip 10.3.56.6 306 broadcast
no ip split-horizon eigrp 1 关闭水平分割，否则R5和R6学不到对方环回口路由

R5配置

int s2/0 no shutdown
encapsulation frame-relay
iP add 10.3.56.5 255.255.255.0
frame-relay map ip 10.3.56.3 503 broadcast
frame-relay map ip 10.3.56.6 503 broadcast

点到点

R3配置

int s2/0.2 point-to-point
ip add 10.3.37.3 255.255.255.0
frame-relay interface-dlci 307
int s2/0.3 point-to-point
ip add X.X.X.X X.X.X.X
frame-relay interface-dlci 308

R7配置

int s2/2
encapsulation frame-relay
ip address 10.3.37.7 255.255.255.0
frame-relay interface-dlci 703

eigrp 配置
- router eigrp 1
  - network 接口ip ＋ 0.0.0.0
排错:
- 一、R5和R6相互都有路由但是相互ping不通对方环回口
  - R5和R6的静态映射没有做，二层封装失败，但是带源ping可以通
    - int s2/0
      - frame-relay map ip 10.3.56.5 603 broadcast
- 二、R5和R6相互没有路由
  - R3关闭水平分割
    - no ip split-horizon eigrp 1
- show 命令
  - sh frame-relay pvc
  - sh ip eigrp neighbors
  - sh frame-relay route
  - sh frame-relay map
