本文介绍了一种8位流水线乘法器的设计，通过四个时钟周期即可得出乘法结果。实验中，使用Verilog进行设计，并包含分频模块，将50MHz信号分频为200Hz，以及数码管控制模块，以显示计算过程和结果。实验结果显示，分频模块运行正常，乘法器能在预期时间内完成计算。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目的

熟悉并掌握时序逻辑电路的设计方法
对利用功耗换取性能有更深一步的了解
熟悉掌握提升电路效率的方法

实验原理

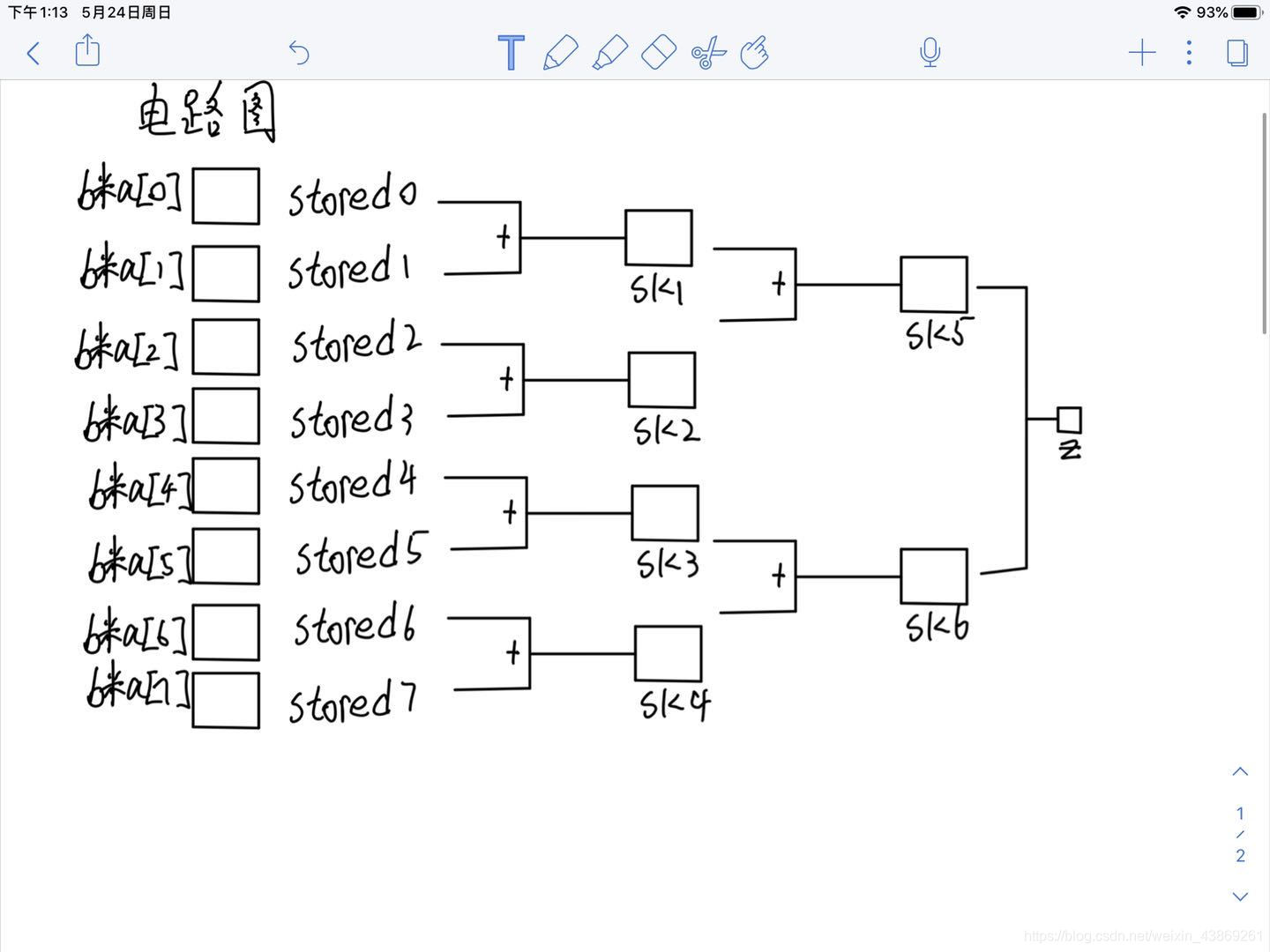

在这里插入图片描述

将b的每一位乘a数组得到结果左移相应的位数后逐级相加。
分频模块将50mhz的信号分解成200hz的信号
控制模块将输出分解成4组信号
4组信号刷新数码管

8位流水线乘法器，四个时钟周期得到结果：

module mulit_8bitspipelining(a,b,clk,rst,z);
	input	[7:0]a,b;
	input 	clk;
	input   rst;
	output  reg [15:0]z;

	reg [15:0] stored0;
	reg [15:0] stored1;
	reg [15:0] stored2;
	reg [15:0] stored3;
	reg [15:0] stored4;
	reg [15:0] stored5;
	reg [15:0] stored6;
	reg [15:0] stored7;

	reg [15:0] sk1;
	reg [15:0] sk2;
	reg [15:0] sk3;
	reg [15:0] sk4;
	reg [15:0] sk5;
	reg [15:0] sk6;
	always @(posedge clk or negedge rst) //clk 上升沿或 rst下降沿执行
		if (!rst)						//寄存器清零
			begin
				z<=0;
				stored0 <= 0;
				stored1 <= 0;
				stored2 <= 0;
				stored3 <= 0;
				stored4 <= 0;
				stored5 <= 0;
				stored6 <= 0;
				stored7 <= 0;
				sk1<=0;
				sk2<=0;
				sk3<=0;
				sk4<=0;
			end
		else
			begin
				if (a[0]==1) stored0<={8'b0,b};
				else 	stored0<=16'b0;
				if (a[1]==1) stored1<={7'b0,b,1'b0};
				else 	stored0<=16'b0;
				if
