jenkins+jmeter+ANT构建接口测试平台

一，组件介绍

• jmeter
  jmerter编写接口测试用例
• ANT
  编写ANT脚本缺省为<build.xml文件>用来执行接口测试用例，并生成测试报告
• jenkins
  jenkins执行ANT脚本,并展示生成的测试报告

---

二，环境准备

• ANT安装

  • 点击下载ANT

  • ANT环境配置（windows）

    ANT_HOME    C:/apache-ant-1.10.5

    path        C:/apache-ant-1.10.5/bin

    classpath   C:/apache-ant-1.10.5/lib


    cmd输入：	ant -version


    出现以下样式说明配置成功

    Apache Ant(TM) version 1.10.5 compiled on July 10 2018


• jmeter安装

  • jdk安装（常规组件安装不赘述）
    点击下载jdk

    cmd输入：	java -version


    出现类似样式配置成功：

    java version "1.8.0_181"
    Java(TM) SE Runtime Environment (build 1.8.0_181-b13)
    Java HotSpot(TM) 64-Bit Server VM (build 25.181-b13, mixed mode)


  • jmeter安装
    点击下载jmeter

  • 解压配置环境变量
    新建变量名：
    JMETER_HOME
    变量值：
    D:\jmeter\apache-jmeter-4.0 （根据自己安装目录）
    变量名：
    Path
    变量值：
    ;%JMETER_HOME%\bin;
    变量名：
    CLASSPATH
    变量值： %JMETER_HOME%\lib\ext\ApacheJMeter_core.jar;%JMETER_HOME%\lib\jorphan.jar;

  • 启动jmeter
    jmeter安装目录中的bin目录下jmeter.bat 双击启动

---

• jenkins安装（此账号置顶博客有详细说明）

---

三，组件配置

• ANT和jmeter关联

  • jmeter的extras目录下ant-jmeter-1.1.1.jar文件复制到ANT的lib目录下

  • jmeter配置文件修改：
    修改jmeter的bin目录下的jmeter.properties文件中

    jmeter.save.saveservice.output_format=csv


    修改为：

    jmeter.save.saveservice.output_format=xml


    以下列修改为TRUE：

    jmeter.save.saveservice.data_type=true
    jmeter.save.saveservice.label=true
    jmeter.save.saveservice.response_code=true
     #response_data is not currently supported for CSV output
    jmeter.save.saveservice.response_data=true
     #Save ResponseData for failed samples
    jmeter.save.saveservice.response_data.on_error=false
    jmeter.save.saveservice.response_message=true
    jmeter.save.saveservice.successful=true
    jmeter.save.saveservice.thread_name=true
    jmeter.save.saveservice.time=true
    jmeter.save.saveservice.subresults=true
    jmeter.save.saveservice.assertions=true
    jmeter.save.saveservice.latency=true
     Only available with HttpClient4
    jmeter.save.saveservice.connect_time=true
    jmeter.save.saveservice.samplerData=true
    jmeter.save.saveservice.responseHeaders=true
    jmeter.save.saveservice.requestHeaders=true
    jmeter.save.saveservice.encoding=false
    jmeter.save.saveservice.bytes=true
     Only available with HttpClient4
    jmeter.save.saveservice.sent_bytes=true
    jmeter.save.saveservice.url=true
    jmeter.save.saveservice.filename=true
    jmeter.save.saveservice.hostname=true
    jmeter.save.saveservice.thread_counts=true
    jmeter.save.saveservice.sample_count=true
    jmeter.save.saveservice.idle_time=true


---

• 创建build.xml文件放到ANT目录下作为ANT启动脚本
  注：html/jtl文件生成目录要配置到jenkins相对工作空间！
  类似这种格式：F:\jenkins\workspace\test

 <?xml version="1.0" encoding="UTF-8"?>
    <project name="ant-jmeter-test" default="run" basedir=".">
         <tstamp>
             <format property="time" pattern="yyyyMMddhhmm" />
         </tstamp>

        <!-- 需要改成自己本地的 Jmeter 目录-->
        <property name="jmeter.home" value="D:\jmeter\apache-jmeter-4.0" />
        <!-- jmeter生成jtl格式的结果报告的路径-->
        <property name="jmeter.result.dir" value="F:\jenkins\workspace\InterfaceTestCase\Report" />
        <property name="jmeter.detail_result.dir" value="F:\jenkins\workspace\InterfaceTestCase\DetailReport" />
        <!-- 生成的报告的前缀-->
        <property name="jmeter.result.jtlName" value="${jmeter.result.dir}/${jtl_Report}.jtl" />

        <!-- 生成整体的聚合报告-->

        <property name="jmeter.result.htmlName"  value="${jmeter.result.dir}/${time}.html" />

        <!-- 生成单个接口的详细报告-->

        <property name="jmeter.result.htmlName-detail" value="${jmeter.detail_result.dir}/${time}.html" />

        <target name="run">
             <echo message="start..."/>
             <antcall target="clean" />
             <antcall target="test" />
             <antcall target="report" />
             <antcall target="report_detail" />
         </target>

         <target name="clean">
             <mkdir dir="F:\jenkins\workspace\InterfaceTestCase\Report" />
             <mkdir dir="F:\jenkins\workspace\InterfaceTestCase\DetailReport" />
         </target>

         <target name="test">
             <taskdef name="jmeter" classname="org.programmerplanet.ant.taskdefs.jmeter.JMeterTask" />
            <jmeter jmeterhome="${jmeter.home}" resultlog="${jmeter.result.jtlName}">
                 <!-- 声明要运行的脚本"*.jmx"指包含此目录下的所有jmeter脚本-->
                 <testplans dir="D:\jmeter\apache-jmeter-4.0\ant\xmlcase" includes="*.jmx" />

                 <property name="jmeter.save.saveservice.output_format" value="xml"/>
             </jmeter>
         </target>


         <!-- 生成整体的聚合报告-->
         <target name="report">
             <xslt in="${jmeter.result.jtlName}"
                   out="${jmeter.result.htmlName}"
                   style="${jmeter.home}/extras/jmeter-results-detail-report_21.xsl" /><!-- 生成整体的聚合报告的xsl文件-->

             <!-- 因为上面生成报告的时候，不会将相关的图片也一起拷贝至目标目录，所以，需要手动拷贝 -->
             <copy todir="${jmeter.result.dir}">
                 <fileset dir="${jmeter.home}/extras">
                     <include name="collapse.jpg" />
                     <include name="expand.jpg" />
                 </fileset>
             </copy>
         </target>



         <!-- 生成单个接口的详细报告-->

         <target name="report_detail">
             <xslt in="${jmeter.result.jtlName}"
                   out="${jmeter.result.htmlName-detail}"
                   style="${jmeter.home}/extras/jmeter.results.shanhe.me.xsl" /><!-- 生成单个接口的详细报告的xsl文件-->
             <!-- 因为上面生成报告的时候，不会将相关的图片也一起拷贝至目标目录，所以，需要手动拷贝 -->
             <copy todir="${jmeter.result.dir}">
                 <fileset dir="${jmeter.home}/extras">
                     <include name="collapse.jpg" />
                     <include name="expand.jpg" />
                 </fileset>
             </copy>
         </target>
     </project>

---

• 运行build.xml文件
  cmd到build.xml文件目录下ANT运行

D:\jmeter\apache-jmeter-4.0\ant>dir
2019/04/11  16:45             3,477 build.xml

D:\jmeter\apache-jmeter-4.0\ant>ant
生成如下文件表示成功：
report:
     [xslt] Processing F:\jenkins\workspace\InterfaceTestCase\Report\${jt
l_Report}.jtl to F:\jenkins\workspace\InterfaceTestCase\Report\2019041210
07.html
     [xslt] Loading stylesheet D:\jmeter\apache-jmeter-4.0\extras\jmeter-results
-detail-report_21.xsl
report_detail:
     [xslt] Processing F:\jenkins\workspace\InterfaceTestCase\Report\${jt
l_Report}.jtl to F:\jenkins\workspace\InterfaceTestCase\DetailReport\2019
04121007.html
     [xslt] Loading stylesheet D:\jmeter\apache-jmeter-4.0\extras\jmeter.results
.shanhe.me.xsl

---

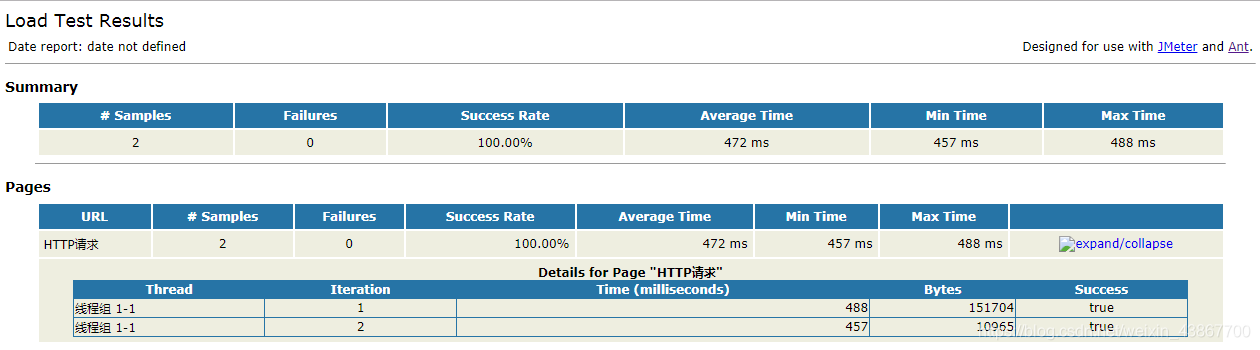

• jmeter-results-detail-report_21.xsl格式的html文件用来展示整体case运行

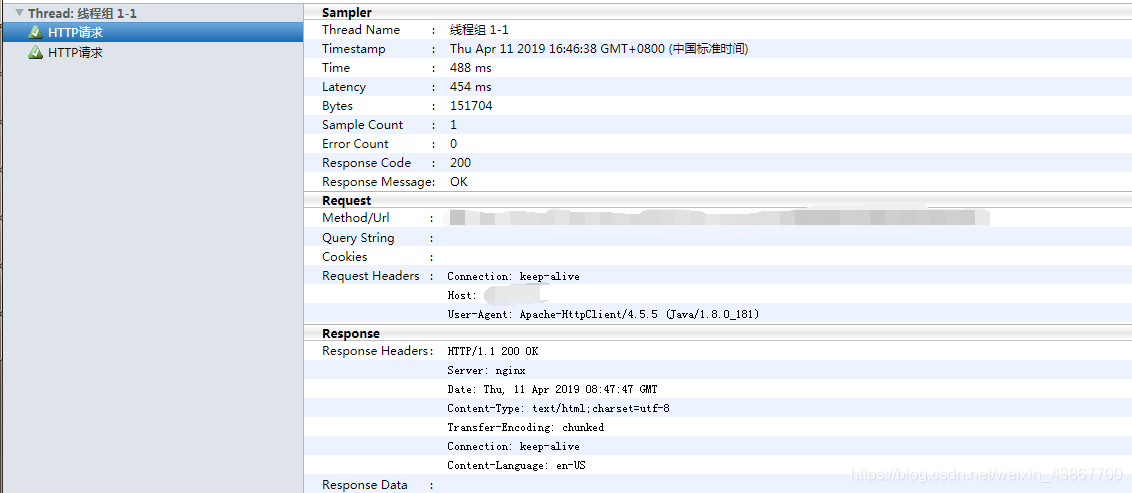

• jmeter.results.shanhe.me.xsl格式的html文件用来展示具体请求响应


---

• 配置jenkins

  • 新建一个工程

  • 安装如下插件

    Ant Plugin
    Performance plugin
    HTML Publisher plugin


---

• 进行如下配置

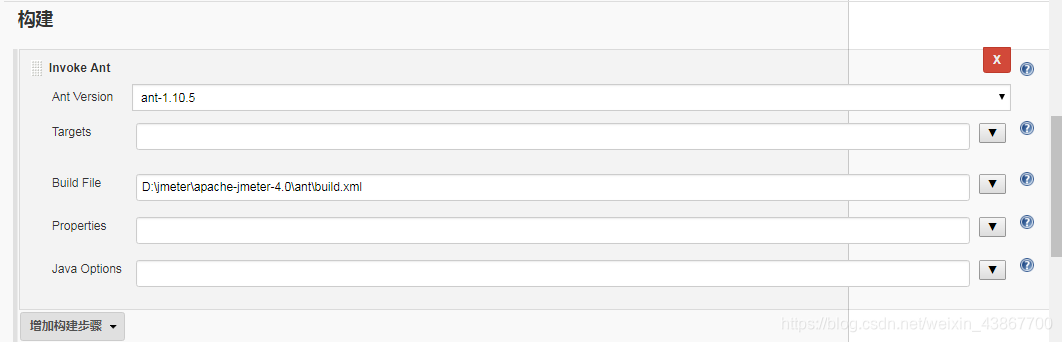

  构建配置Invoke Ant

    Ant Version	： 选择Ant
    Build File    ： 添加build路径


---

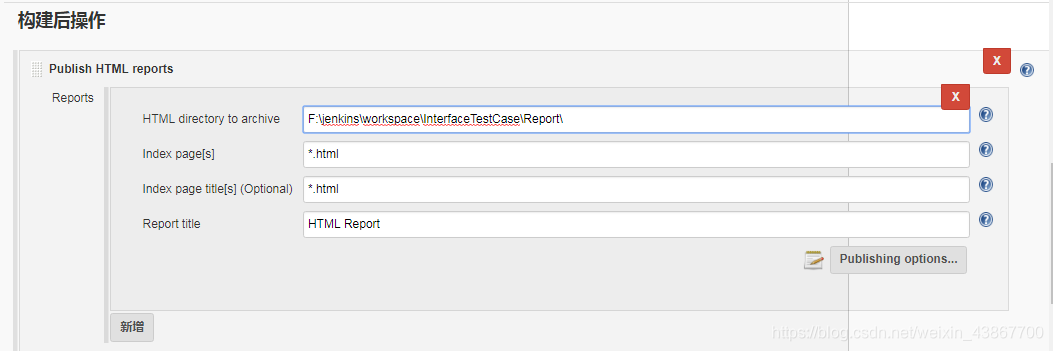

• 构建后操作Publish HTML reports

  • reports

    HTML directory to archive		：配置html报告路径
    Index page[s]			 		：*.html
    Index page title[s] (Optional)	：*.html
    Report title					：HTML Report


---

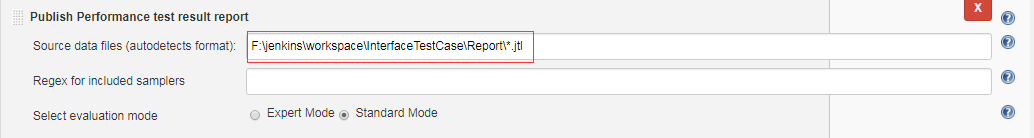

• 构建后操作添加Publish Performance test result report

  	Source data files (autodetects format):	配置jtl文件路径


---

• 配置完毕构建一发

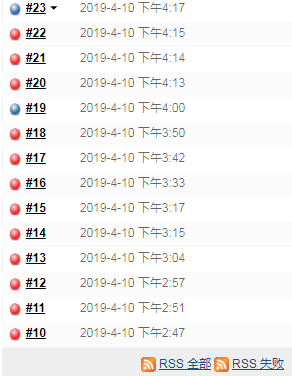

  构建历史可以看到，经过二个小时20遍才构建成功，难度不大过程略繁琐，不过还是因人而异，本人略菜，233

---

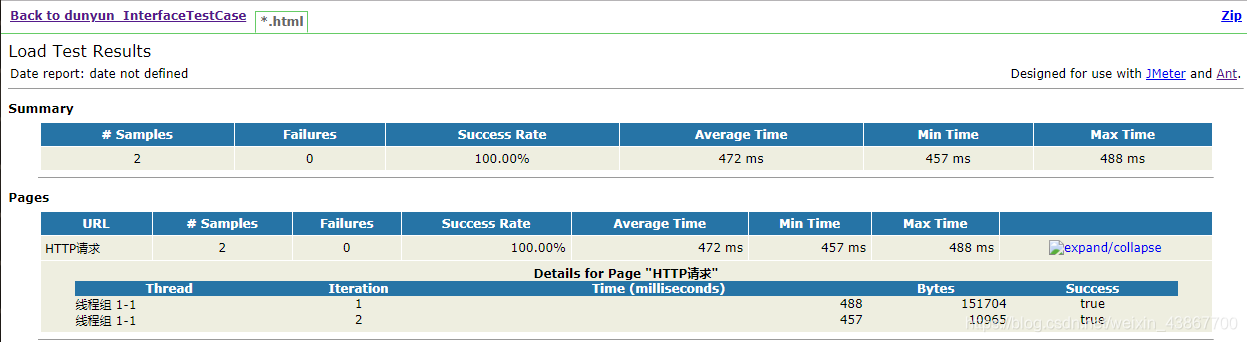

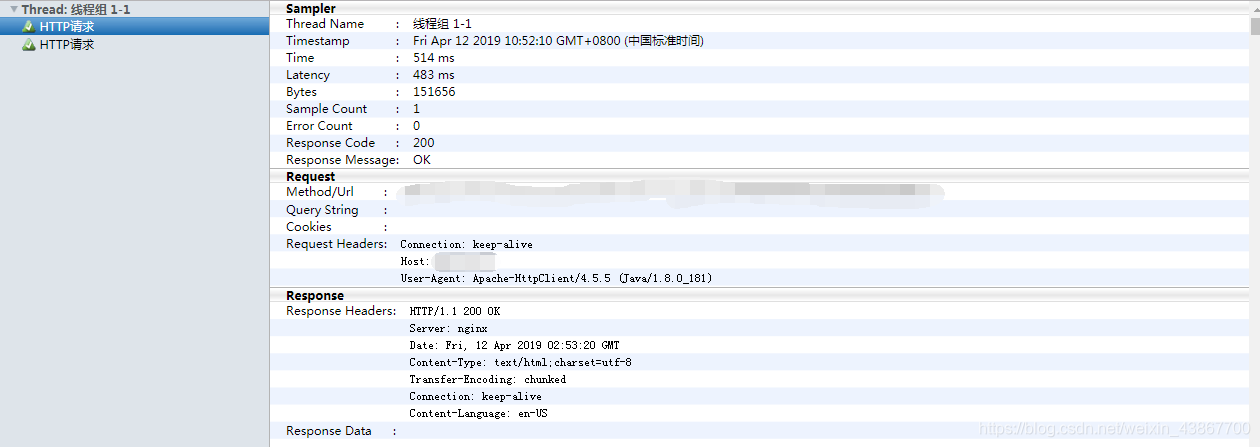

• jenkins展示测试报告


  jenkins等于帮我们完成了build文件的运行及测试报告的展示，经过上述构建，我们再进行接口测试只需要进行接口用例的编写，然后点击jenkins构建就ok了
