uniform

介绍

uniform变量将颜色值传给着色器，其步骤与用attribute变量传递的类似，不同的仅仅是，这次的数据传输目标上是片元着色器，而非顶点着色器。uniform变量用来从JavaScript程序向顶点着色器和片元着色器传输“一致的”数据

只有顶点着色器才能使用attribute变量，使用片元着色器，你就需要使用uniform变量

这是上一篇写attribute的文章

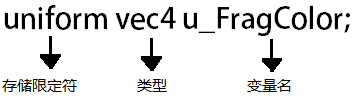

格式

在这里插入图片描述
`

使用步骤

① 在片元着色器中，声明uniform变量

	//使用精度限定词来指定变量的范围和精度
	'precision mediump float;\n'+

	//声明uniform变量
	'uniform vec4 u_FragColor;\n'+

② 将uniform变量赋值给gl_FragColor变量

	gl_FragColor=u_FragColor;

③ 向uniform变量传输数据

	//获取uniform变量的存储位置
	var u_FragColor=gl.getUniformLocation(gl.program,'u_FragColor');
								↓
				    在初始化函数中创建了这个程序对象

	//获取了存储地址后，就将该JavaScript变量向着色器传入值
	gl.uniform4f(u_FragColor,rgba[0],rgba[1],rgba[2],rgba[3]);

gl.getUniformLocation(program,name):获取由name参数指定的uniform变量的存储地址。

参数	含义
program	指定包含顶点着色器和片元着色器的着色器程序对象
name	指定想要获取其存储地址的uniform变量的名称

gl.uniform4f(location,v0,v1,v2):将数据以（v0,v1,v2）传给由location参数指定的uniform变量

参数	含义
location	指定将要修改的uniform变量的存储位置
v0	指定填充uniform变量的第一个分量的值（r）
v1	指定填充uniform变量的第二个分量的值（g）
v2	指定填充uniform变量的第三个分量的值（b）
v3	指定填充uniform变量的第三个分量的值（a）

gl.uniform4f有一系列同族函数，该系列函数的任务就是为JavaScript向片元着色器中的uniform传值，下面简单介绍

函数	说明
gl.uniform1f(location,v0)	仅传输一个值，uniform变量的第2、3个分量被设为0.0，第四个分量被设为1.0
gl.uniform2f(location,v0,v1)	填充前两个分类，第三个分量被设为0.0，第四个分量被设为1.0
gl.uniform3f(location,v0,v1,v2)	填充前三个分量，第四个分量被设为1.0
gl.uniform4f(location,v0,v1,v2,v3)	填充了所有四个分类

运用了uniform变量，我们就能很方便将顶点的位置从JavaScript传到着色器程序中

代码讲解

稍微改进上一篇文章中的代码，运用uniform变量实现点击不同象限显示不同颜色的点

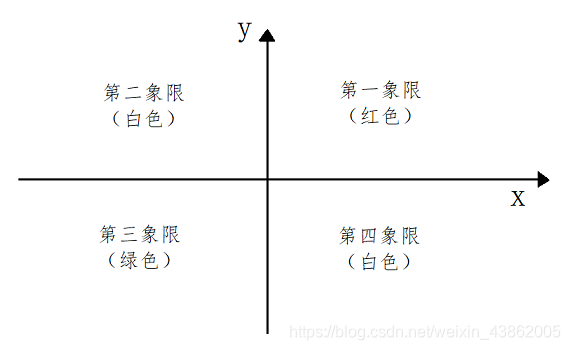

1.修改click()函数，增加一个存储点颜色的数组，并在点击时判断点在哪个象限，从而填入不同的颜色
在这里插入图片描述

//在click（）中添加以下代码

var g_colors=[];							//存储点颜色的数组
function click(ev,gl,canvas,a_Position,u_FragColor){
	//求x,y
	......

	if(x>=0.0&&y>=0.0){						//第一象限
		g_colors.push([1.0,0.0,0.0,1.0]);   //红色
	}else if(x<0.0&&y<0.0){					//第三象限
		g_colors.push([0.0,1.0,0.0,1.0]);	//绿色
	}else{									//其他
		g_colors.push([1.0,1.0,1.0,1.0]);	//白色
	}
	}
}

完整代码如下：

//ColorsPoints.html

<!DOCTYPE html>
<html>
	<head>
		<meta charset="UTF-8">
		<title>Click points</title>
	</head>
	<body onload="main()">
		<canvas id="webgl" width="400" height="400">
			Please use the browser supporting "canvas".
		</canvas>
		<script src="js/ClickPoints.js"></script>
	</body>
</html>

//ColorsPoints.js

//顶点着色器
var VSHADER_SOURCE=
	'attribute vec4 a_Position;\n'+
	'void main(){\n'+
	'gl_Position=a_Position;\n'+
	'gl_PointSize=10.0;\n'+
	'}\n';

//片元着色器
var FSHADER_SOURCE=
	'precision mediump float;\n'+
	'uniform vec4 u_FragColor;\n'+
	'void main(){\n'+
	'gl_FragColor=u_FragColor;\n'+
	'}\n';

function main(){
	//获取<canvas>元素
	var canvas=document.getElementById('webgl');

	//获取WebGL上下文
	var gl=getWebGLContext(canvas);
	if(!gl){
		console.log('Failed to get the rendering context for WebGL');
		return;
	}

	//初始化着色器
	if(!initShaders(gl,VSHADER_SOURCE,FSHADER_SOURCE)){
		console.log('Failed to initilize shaders.');
		return;
	}

	//获取attribute变量的存储位置
	var a_Position=gl.getAttribLocation(gl.program,'a_Position');
	if(a_Position<0){
		console.log('Failed to get the storage location of a_position');
		return;
	}

	//获取uniform变量的存储位置
	var u_FragColor=gl.getUniformLocation(gl.program,'u_FragColor');

	//注册鼠标点击事件响应函数
	canvas.onmousedown=function(ev){click(ev,gl,canvas,a_Position,u_FragColor)};

	//设置<canvas>的背景色
	gl.clearColor(0.0,0.0,0.0,1.0);

	//用背景色填充<canvas>
	gl.clear(gl.COLOR_BUFFER_BIT);
}

var g_points=[];				//鼠标点击位置数组
var g_colors=[];				//鼠标点击颜色的数组
function click(ev,gl,canvas,a_Position,u_FragColor){
	var x=ev.clientX;
	var y=ev.clientY;
	var rect=ev.target.getBoundingClientRect();

	x=((x-rect.left)-canvas.width/2)/(canvas.width/2);
	y=(canvas.height/2-(y-rect.top))/(canvas.height/2);

	//将坐标存储到g_points数组中
	g_points.push([x,y]);

	if(x>=0.0&&y>=0.0){						//第一象限
		g_colors.push([1.0,0.0,0.0,1.0]);   //红色
	}else if(x<0.0&&y<0.0){					//第三象限
		g_colors.push([0.0,1.0,0.0,1.0]);	//绿色
	}else{									//其他
		g_colors.push([1.0,1.0,1.0,1.0]);	//白色
	}

	//每次点击时都清一次背景
	gl.clear(gl.COLOR_BUFFER_BIT);

	var len=g_points.length;
	for(var i=0;i<len;i+=2){
		var xy=g_points[i];
		var rgba=g_colors[i];

		//将点的位置传输到a_Position变量中
		gl.vertexAttrib3f(a_Position,xy[0],xy[1],0.0);

		//将点的颜色传输到u_Position变量中
		gl.uniform4f(u_FragColor,rgba[0],rgba[1],rgba[2],rgba[3]);

		//绘制点
		gl.drawArrays(gl.POINTS,0,1);
	}
}

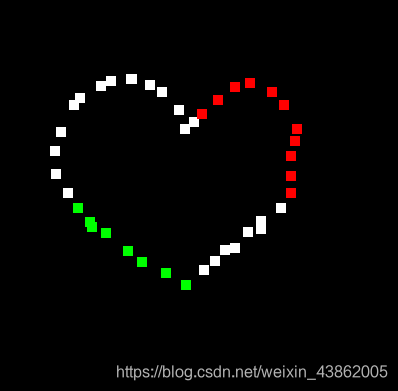

运行结果如下：
在这里插入图片描述
