KNIME服务器相关接口的实现

1.引言

1.1目的

本文档主要对KNIME服务器可以通过网页或knime desktop远程调用knime服务器流程接口（流程信息、加载、执行、关闭等）、节点接口（节点信息、执行等）的预研与实现。

1.2概述

在文档《KNIME服务预研》中，设计了服务器的架构，定义了相关数据库表。本文档是在此基础上对具体功能的实现。我们主要做了如下工作：代码远程服务器流程接口，可以远程执行；可以通过接口获取流程信息；部分节点接口的预研与实现。

2 代码实现

2.1相关技术

后端开发我选择了当前比较流行的Spring Boot+MyBatis-Plus+Shiro+Swagger等框架，可以快速搭建后台，实现快速开发。

2.2 技术介绍

**Spring Boot简介：**Spring Boot是由Pivotal团队提供的全新框架，其设计目的是用来简化新Spring应用的初始搭建以及开发过程。该框架使用了特定的方式来进行配置，从而使开发人员不再需要定义样板化的配置。通过这种方式，Spring Boot致力于在蓬勃发展的快速应用开发领域(rapid application development)成为领导者。
**MyBatis-Plus简介：**MyBatis 是一款优秀的持久层框架，它支持定制化 SQL、存储过程以及高级映射。MyBatis 避免了几乎所有的 JDBC 代码和手动设置参数以及获取结果集。MyBatis 可以使用简单的 XML 或注解来配置和映射原生信息，将接口和 Java 的 POJOs(Plain Ordinary Java Object,普通的 Java对象)映射成数据库中的记录。MyBatis-Plus（简称 MP）是一个 MyBatis 的增强工具，在 MyBatis 的基础上只做增强不做改变，为简化开发、提高效率而生。
**Shiro介绍：**shiro 是一个功能强大和易于使用的Java安全框架，为开发人员提供一个直观而全面的解决方案的认证，授权，加密，会话管理。
**Swagger简介：**Swagger 是一个规范和完整的框架，用于生成、描述、调用和可视化 RESTful 风格的 Web 服务。总体目标是使客户端和文件系统作为服务器以同样的速度来更新。文件的方法，参数和模型紧密集成到服务器端的代码，允许API来始终保持同步。

2.3代码结构

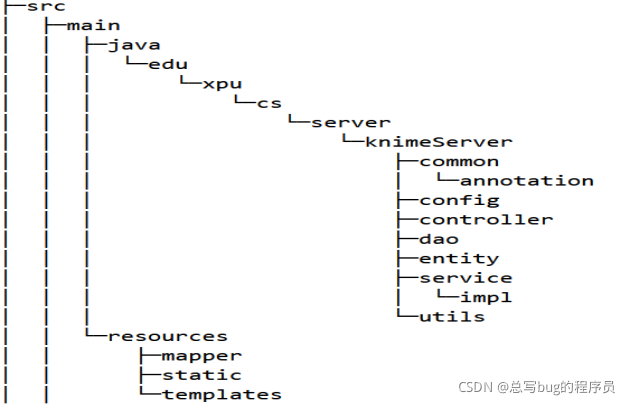

代码主要目录结构如图2-2所示

图2-2 代码结构图
代码核心结构主要分为Controller、Entity、Dao、Service层 ，server端的接口都是在Controller层定义的，所以这里说一下Controller层的重要接口。
（1）ConmmandLine
这里面的最重要的是execute接口，当我们在前端或者远程请求执行流程时，会调用此接口。其原理是KNIME提供了使用命令控制符来执行一个流程，所以利用现有的特性，将KNIME桌面端部署到云端，就可以实现远程执行一个流程。在文档《搭建KNIME服务器》已经说过，我们尝试用KNIME的server构建一个服务端， 但是需要收费，所以后来经过研究发现，KNIME的server端和桌面端的核心代码一致，只是部署方式不同，所以利用现有的核心代码来搭建一个新的服务端。
（2）NodeRepositoryController
此类为实现节点相关操作的控制层，里面包含了节点的插入，节点信息查询等接口，提供了方便获取节点信息的相关接口。
（3）RepositoryController
此类为实现节点和流程操作的控制层，他是相当于一个既存储节点又存储流程的存储库，是对节点和流程信息的汇总，通过外键k_id和节点流程表联系，可以实现多表联查。其中最主要的接口是查询节点或者流程的相关信息，更新节点或者流程信息，存储节点和流程的最新状态。
（4）WorkflowRepositoryController
此类为实现流程相关操作的控制层，对应了数据库中workflow_repository表，专门用提供流程相关的接口。主要有，插入新的流程、查询流程的信息、更新流程的信息。

2.4 接口测试

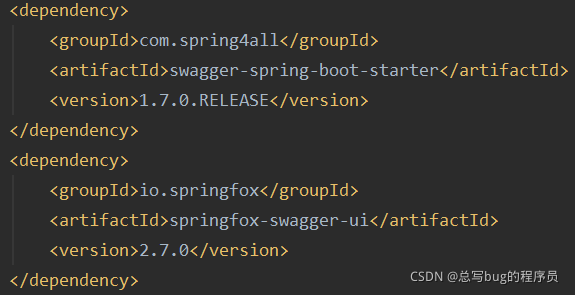

引入依赖

图2-3

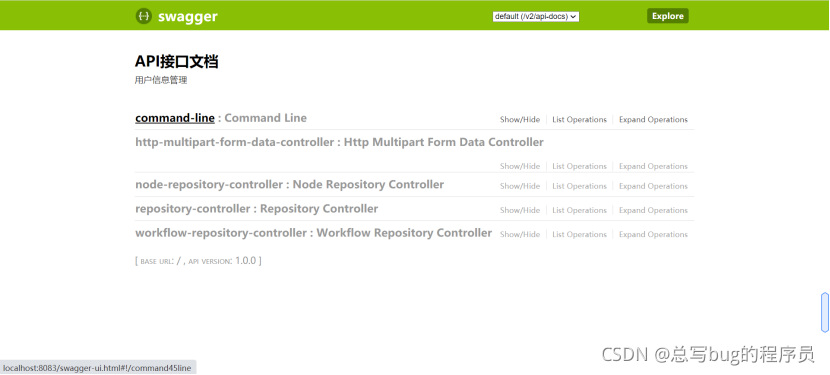

运行主程序，在浏览器输入：http://localhost:8083/swagger-ui.html，出现如图2-4

图2-4

图2-4就是实现功能的相关接口，可以在这里对接口进行一些测试，按照接口定义传入相应的参数，验证功能是否实现。

3.实现服务器相关接口

3.1流程信息

流程信息由文档《搭建KNIME服务器》中KNIME服务器的数据库设计，其中2.2.2的表2可知其包含的字段信息。这里通过接口来获取某一个流程的信息。

3.1.1代码实现

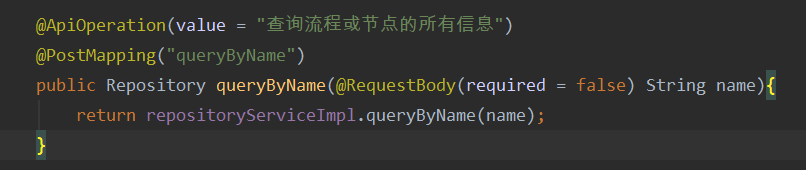

在RespositoryController层中，定义一个信息查询接口，来实现通过流程名字来查询该流程的所有信息。如下图3-1所示。这里是一个post请求，需要指定流程名。

图3-1 获取流程信息接口

3.1.2接口测试

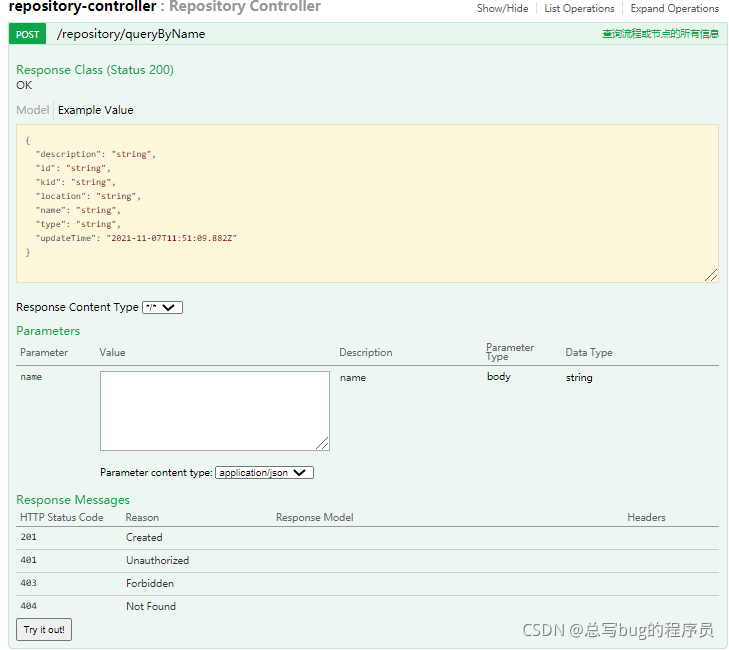

利用Swagger来对接口进行测试，由提示可知需要传入流程名。如下图3-2所示，其中在Example Value中可以看到，它显示了成返回值的类型和数目。而且状态码为200表示成功。下面Parameter字段名名为name，且为String类型，规范了传参类型。

图3-2 respository-controller
输入流程名Data Generator,此流程名是存在于数据库的，如若数据库中没有此流程，测试会失败。输入之后，点击Try it out结果如图3-3所示。

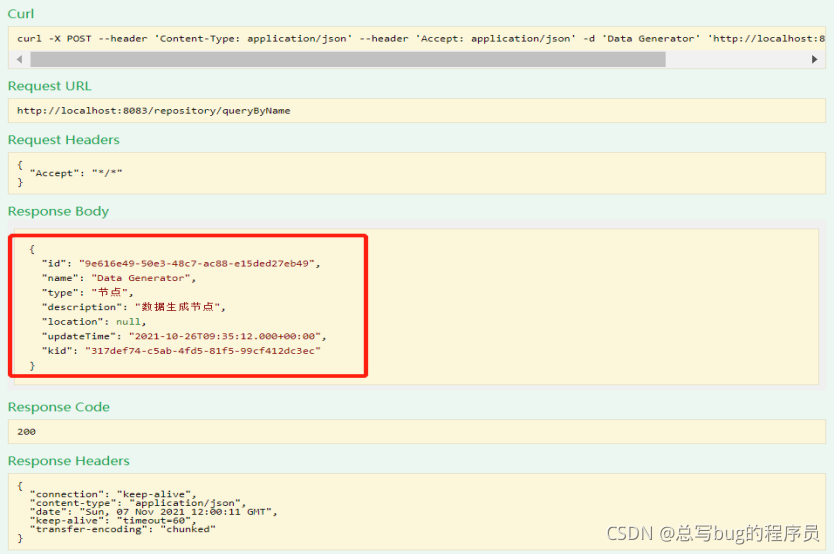

图3-3接口返回图
由上图标红的地方可以看出查询成功，返回的值符合要求，实现了获取流程信息接口。

3.2流程执行

3.2.1代码实现

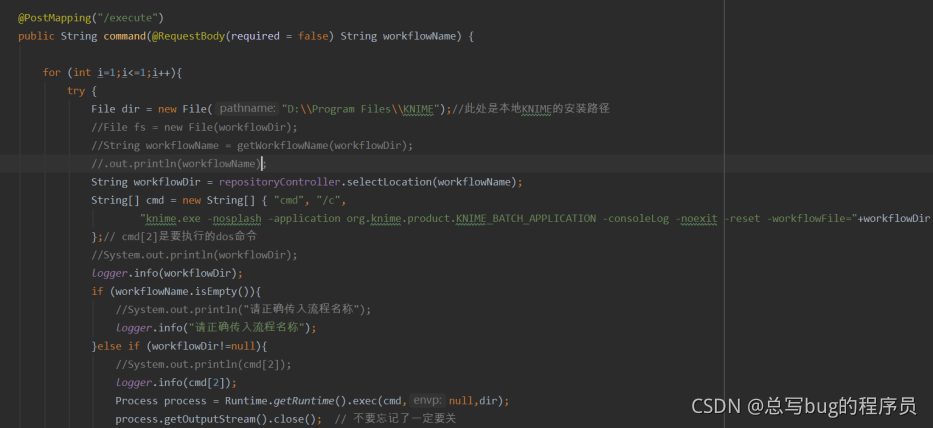

下图3-4为流程执行的接口

图3-4 流程执行接口

3.2.2接口测试

具体测试步骤在3.1.2有详细说明，这里不再赘述。执行数据库中已有流程，这里执行名为KNIME_project22.knwf的流程。

图3-5

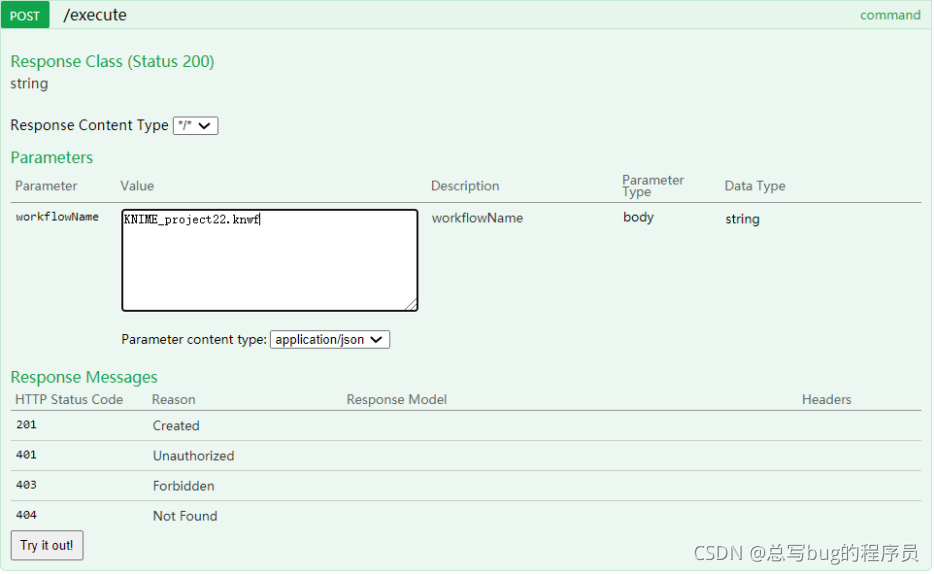

输入流程名KNIME_project22.knwf并执行，如图3-6所示。

图3-6
此时会自动弹出cmd命令窗口，开始执行，如图3-7所示。

图3-7
控制台输出信息：

图3-8

3.3流程关闭

执行流程时，如果成功，它将会一直保持执行状态，我们可以主动关闭。流程执行时其实是新建了一个线程，这里对于流程关闭的思路是关闭该线程，就可以对该流程进行关闭。

3.3.1代码实现

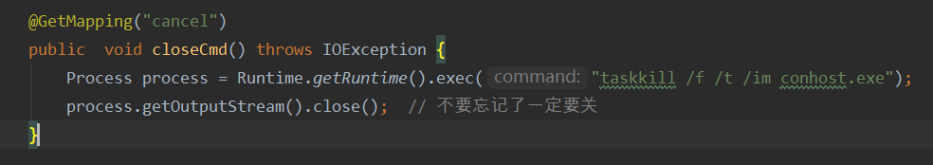

接口代码如图3-9所示。

图3-9

3.3.2接口测试

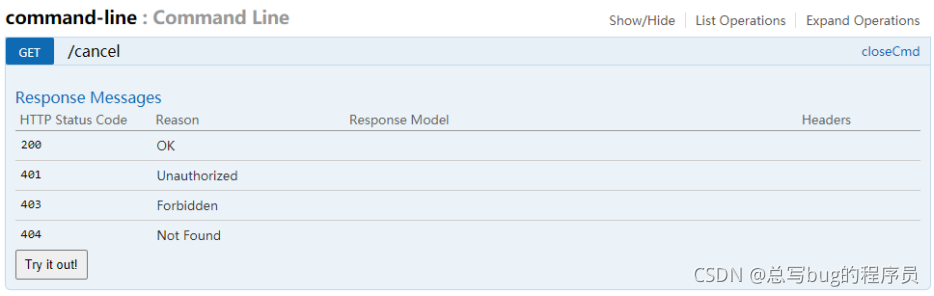

在3.2中通过接口执行一个流程，会出现一个窗口来执行该流程。执行成功之后，调用cancel接口来关闭流程。如下图3-10所示。

图3-10

4.新建流程远程执行

服务器提供了接口，可供客户端远程调用

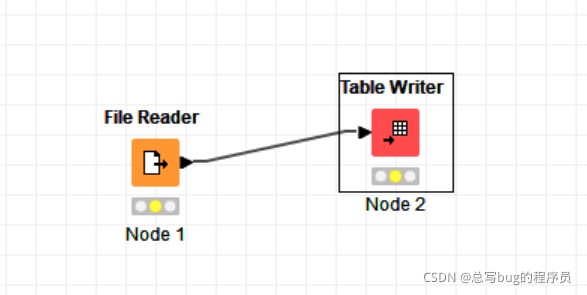

设计了一个流程，如下：

图4-1
此流程的功能是读取一个本地文件，然后将文件的内容写到一个新的.table文件并保存在对应自定义目录下。

4.1 导出

我们把该流程从KNIME工作台中导出，放到我们本地存储库中。此时server端也有一个存储库，暂时也在本地，因为server端暂时还是本地部署，但是其思路时一致的，如果部署到云端，云端也会有一个存储库。所以现在我本地有一个server端的存储库相当于云端的。

4.2 上传

首先我们想要在云端执行一个本地流程，那么server端在收到请求后，应该去server端的存储库查找是否有该流程，如果有则直接执行，如果没有则从本地hub上拉取。这一步在KNIME服务器的架构图也有展示。
