Python计算机视觉编程 - LeNet卷积模型实现Mnist手写体训练

摘要
1.看mnist数据库特点
2.LeNet-5原理
3.数值化结果

1.mnist数据库特点

MNIST数据集是一个手写数字数据集，每一张图片都是0到9中的单个数字。
MNIST数据库的来源是两个数据库的混合,一个来自Census Bureau employees(SD-3),一个来自high-school students(SD-1)；有训练样本60000个，测试样本10000个。训练样本和测试样本中，employee和student写的都是各占一半。60000个训练样本一共大概250个人写的。训练样本和测试样本的来源人群没有交集。MNIST数据库也保留了手写数字与身份的对应关系。我们可以使用Tensorflow提供的input_data.py 脚本来加载数据集。

2.LeNet-5原理

2.1、简介

卷积神经网络是一种特殊的多层神经网络，像其它的神经网络一样，卷积神经网络也使用一种反向传播算法来进行训练，不同之处在于网络的结构。卷积神经网络的网络连接具有局部连接、参数共享的特点。局部连接是相对于普通神经网络的全连接而言的，是指这一层的某个节点只与上一层的部分节点相连。参数共享是指一层中多个节点的连接共享相同的一组参数。
LeNet-5正是卷积神经网络的一种。

2.2原理简述

LeNet一共有7层（不包括输入层）
输入层：
输入图像的大小为3232，这要比mnist数据库中的最大字母（2828）还大。
作用： 图像较大，这样做的目的是希望潜在的明显特征，比如笔画断续，角点等能够出现在最高层特征监测子感受野的中心。
其他层：
C1，C3，C5为卷积层，S2，S4为降采样层，F6为全连接层，还有一个输出层。

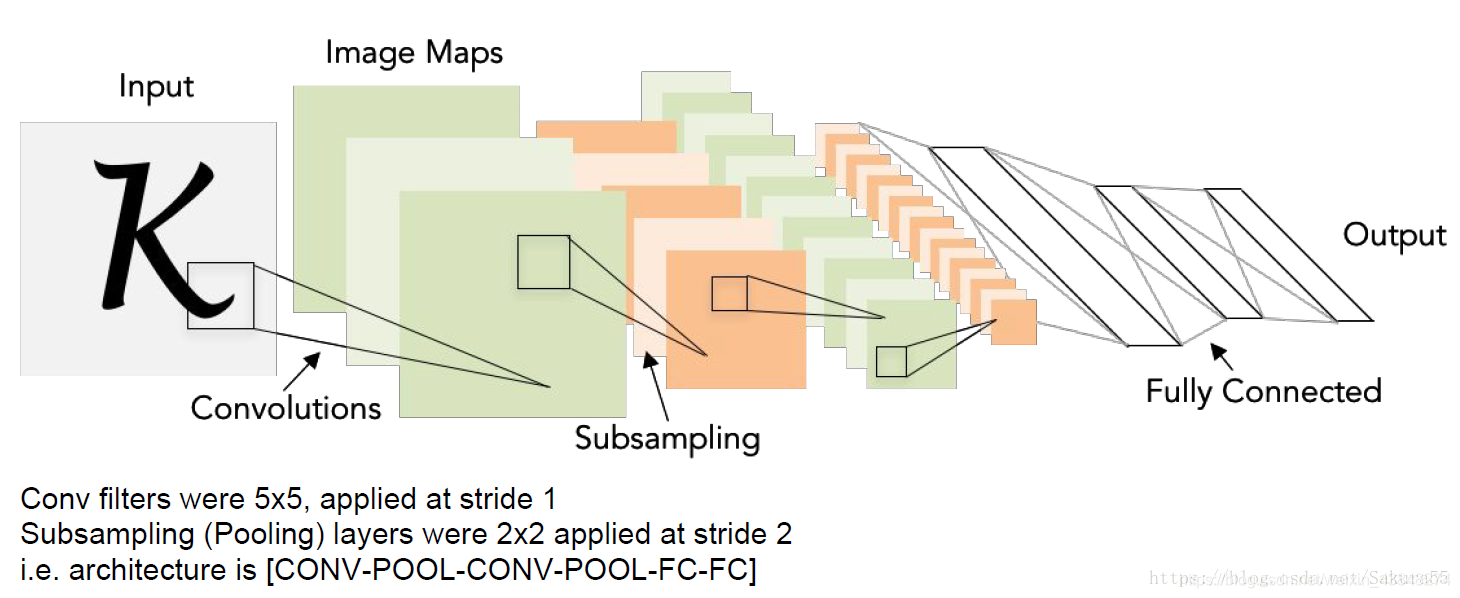

每一个层都有多个Feature Map（每个Feature Map中含有多个神经元），输入通过一种过滤器作用，提取输入的一种特征，得到一个不同的Feature Map。如下图所示：

2.3、各层详解

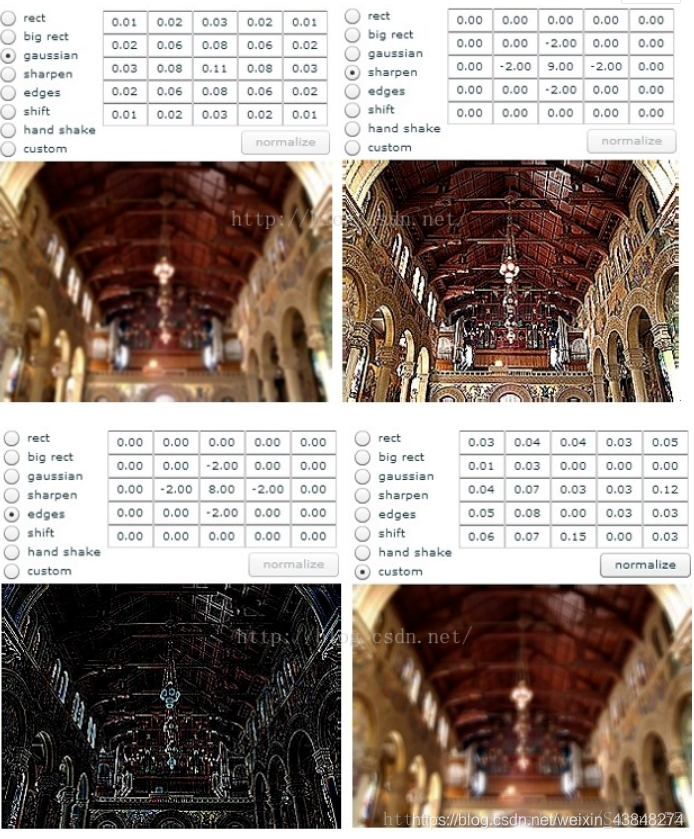

卷积运算的优点：通过卷积运算，可以使原信号特征增强，并且降低噪声。

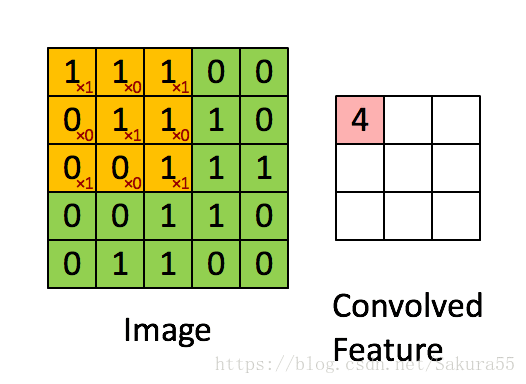

卷积对于二维图像中的效果就是：对于图像中的每个像素邻域求加权和得到该像素点的输出值。

1. C1卷积层
   ● C1 是一个卷积层，由6个Feature Map组成。 每一个Feature Map中的每个神经元与输入中55的区域相连（也就是Filter的大小），Feature Map的大小为2828，
   ● C1一共有156个参数，因为55个参数加上一个bias，一共又有6个Filter，所以为：（55+1）6=156，一共有156（28*28） = 122304个连接。

2. S2 下采样层（Pooling）
   下采样的作用： 利用图像的局部相关性原理，对图像进行子抽样，可以减少数据处理量，同时又保留有用的信息。
   同样的，有61414， 6个Feature Map。
   池化层一般有两种方式：
   ● （1） Max_Pooling： 选择Pooling窗口中最大值最为采样值
   ● （2） Mean_Pooling： 将Pooling窗口中的所有值相加取平均，然后以平均值最为采样值。
   说明：
   每个单元的22的感受野（）并不重叠，因此S2中每一个Feature Map的大小为C1中Feature Map中大小的1/4。行列各位1/2。所以，S2有12个可训练的参数和5880个连接。个人感觉，5880是这么来的，Filter的大小为：22，一个偏差bias，6个Feature Map，则可训练参数个数为：（22+1）6 = 30，连接数为：30（1414）= 5880
   12 则为： 6个2*2的小方块，加上一个bias，为（1+1）*6=12

   卷积过程中，用一个可训练的过滤器fx去卷积一个输入图像，然后添加一个偏置bx ，得到卷积层Cx 。子采样过程就是：每个邻域4个像素变为一个像素，然后加上标量Wx 加权，最后再增加偏置bx+1 ，接着通过一个sigmoid激活函数，产生一个大概缩小了4倍的特征映射图Sx+1。

3. C3层 卷积层
   同样的，Filter大小认为55，去卷积S2，得到的Feature Map为1010大小。每一个Feature Map中包含1010个神经元。C3层有16个不同的Filter，所以会得到16个不同的Feature Map。
   C3中的每一个Feature Map连接到S2的所有6个Feature Map或者是几个Feature Map。表示本层的Feature Map是上一层提取的Feature Map的不同组合。为什么不把S2的每一个Feature Map连接到S3的每一个Feature Map中？原因有2： 第一，不完全连接机制连接的数量保持在合理范围，第二，这样破坏了网络的对称性，由于不同的Feature Map有不同的输入，所以迫使他们抽取不同的特征（理想状态特征互补）。
   如果：C3的前6个Feature Map以S2中的3个相邻的Feature Map子集为输入，接下来的6个Feature Map以S2中相邻的4个Feature Map作为输入，接下来的3个以不相邻的4个Feature Map子集作为输入，最后一个将S2中所有的Feature Map作为输入的话，C3将会有1516个可训练参数和151600个连接。
   因为6（325+1） + 6（425+1） + 3（425+1） + 1（625+1） = 1516。连接数为：15161010=151600。

4. S4层 Pooling层
   由16个55的Feature Map组成，Feature Map中每个单元与C3中相应的Feature Map的22邻域相连。
   S4有32个可训练的参数和2000个连接
   同S2，（1+1）16=32. 连接数为： （22+1） 16 * 55 = 2000

5. C5 卷积层
   这一层有120个Feature Map,每个单元与S4层的全部的16个55的邻域相连。 S4的Feature Map的大小也是55，这一层的Filter大小也是55，所以，C5的Feature Map的大小为11。此时构成了S4与C5之间的全连接。但这里C5表示为卷积层而不是全连接层，是因为如果LeNet的输入变大，而其他保持不变，此时的Feature Map的大小就比11要大。
   C5有48120个可训练的链接： （55*16 +1） *120 = 48120。

6. F6 全连接层
   有84个单元（之所以是84是因为输入层的设计），F6计算输入向量和权重向量之间的点积，再加上一个偏置，最后将其传递给sigmoid函数产生一个单元i的一个状态。
   一共有10164个可训练的连接，为：84*（120+1）=10164。

7. 输出层
