软件构造复习1

软件构造的多维视图

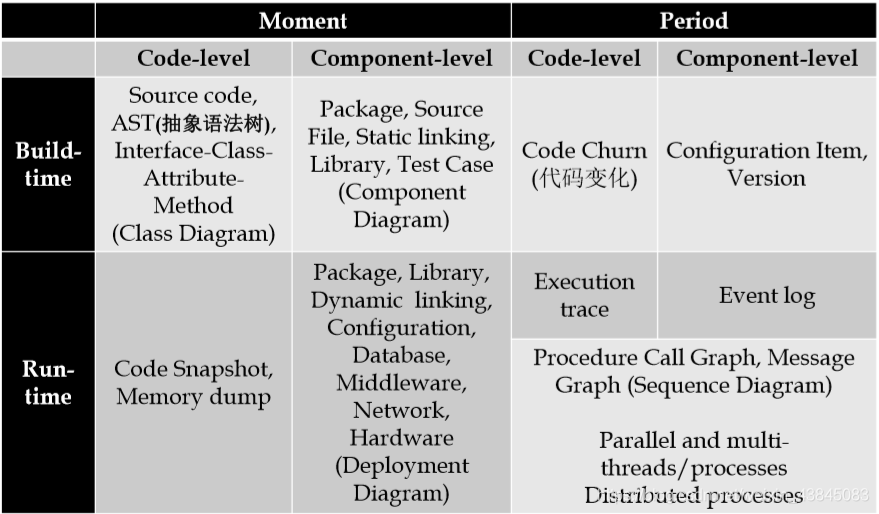

2.软件构造的阶段划分，各阶段的构造活动

2.1 Build - time views

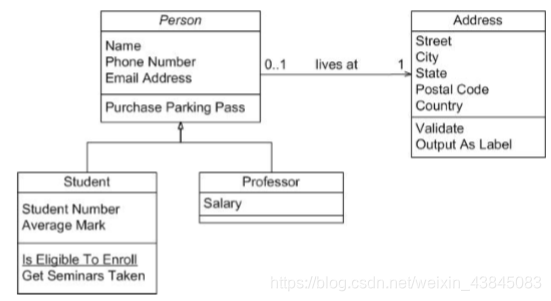

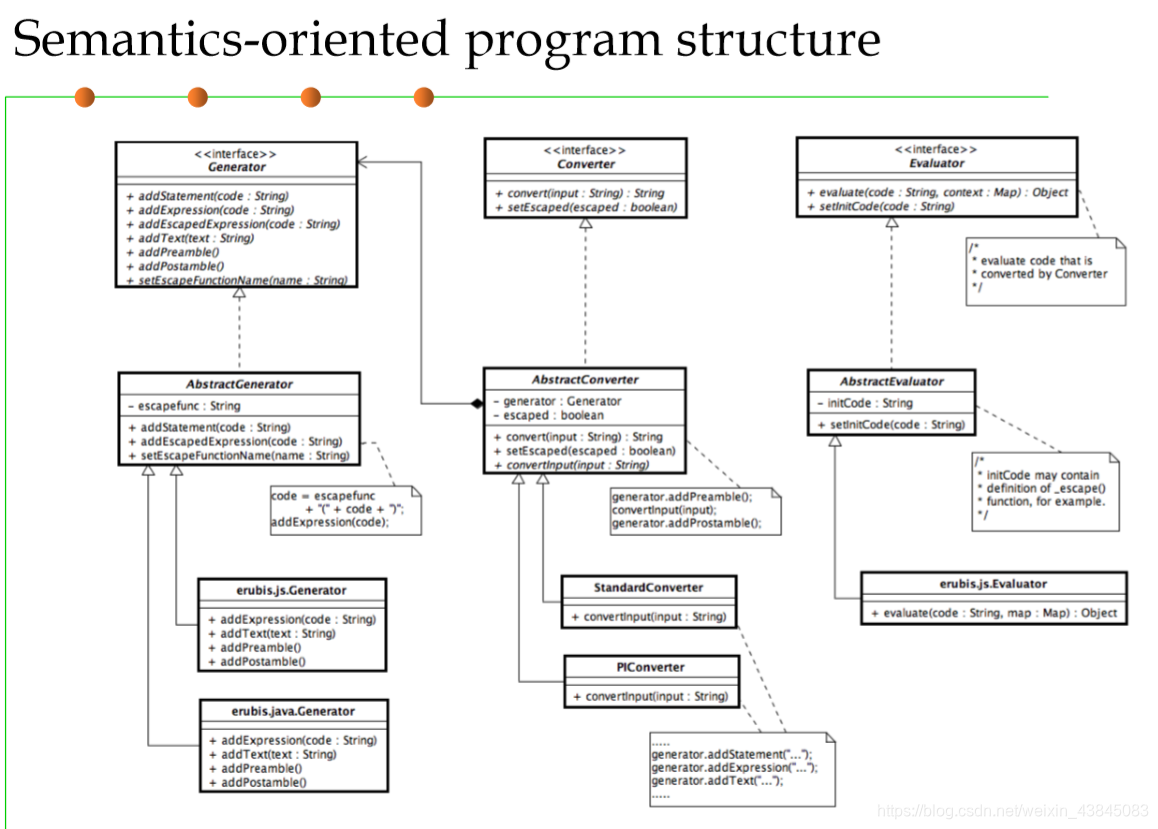

1. Code-level view:代码的逻辑组织 ; function, class ; method ; interface
   ⇒ Component-level view :代码的物理组织; files ; directory; packages ; library
   ⇒ Build-time , moment , code-level


2. Build-time,period,code-level,view
   ⇒ change along with time
   ⇒ code churn:添加行，删除行，修改行

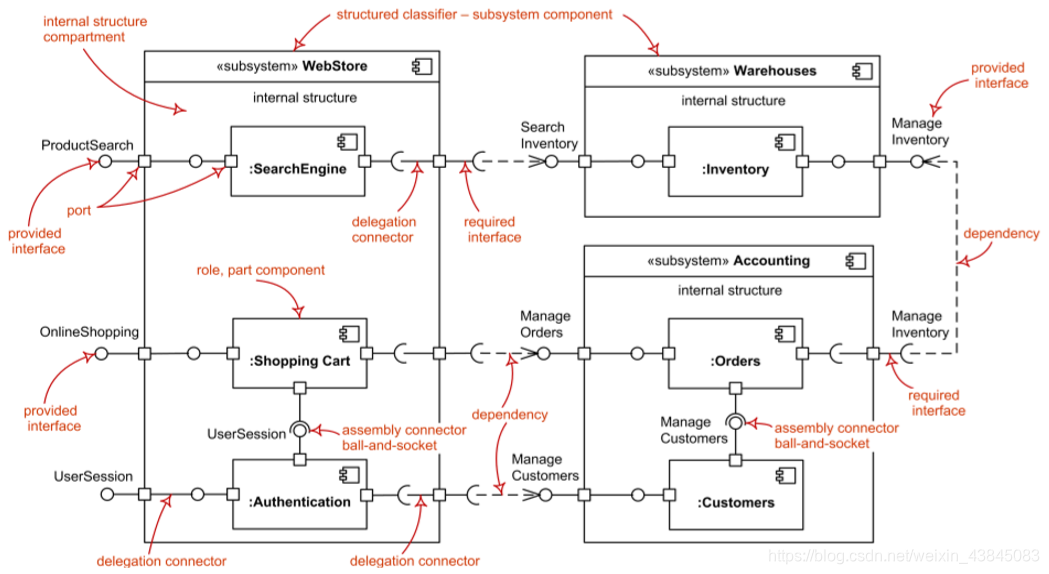

3. Build-time，moment,component-level
   ⇒ 物理存储
   ⇒ source code ⇒ files ⇒ packages ⇒ components | sub-systems
   ⇒ library
   ⇒ static linking ⇒ happens at build time ⇒整个拷贝进入代码形成整体，执行时无需提供库文件

4. Build-time，period,component-level view
   ⇒ SCI : Software configuration item(软件配置项)
   ⇒ Version （版本）

2.1Runtime Views

⇒ Dynamic linking ：1)库文件不会在build阶段被加入可执行软件，仅仅做出标记
2)程序运行时，根据标记装载至内存
3)发布软件时，将所依赖的动态库发送给用户
5.Run-time,moment,code-level,view
⇒ snapshot diagram
⇒ fine - grained state of program
⇒ Memory dump (内存信息转储)
6.Run-time,period,code-level,view

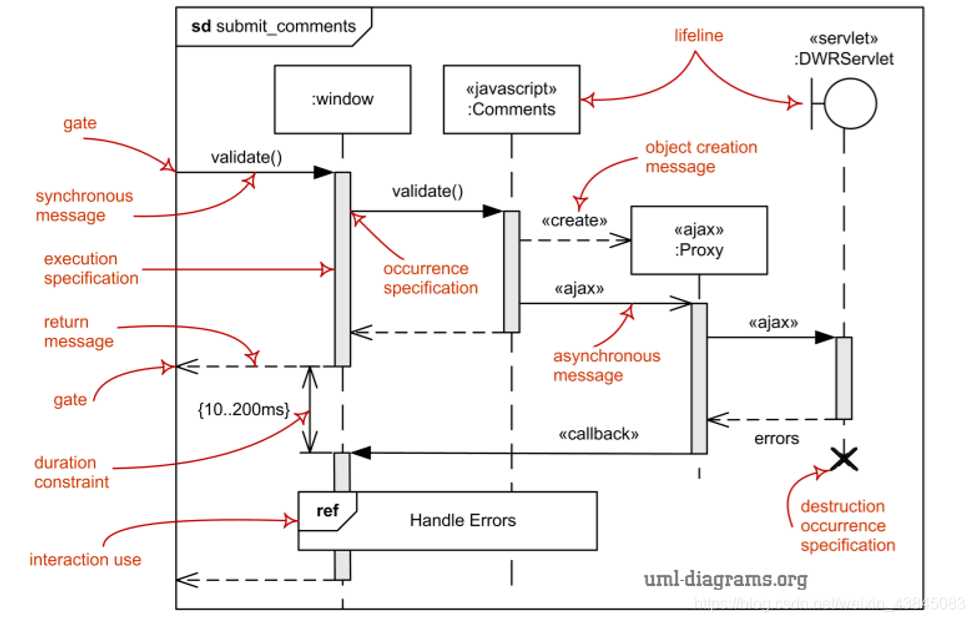

⇒ sequence diagram in UML
⇒调用关系 (execution trace stack trace )

7.Run-time，moment,component-level view

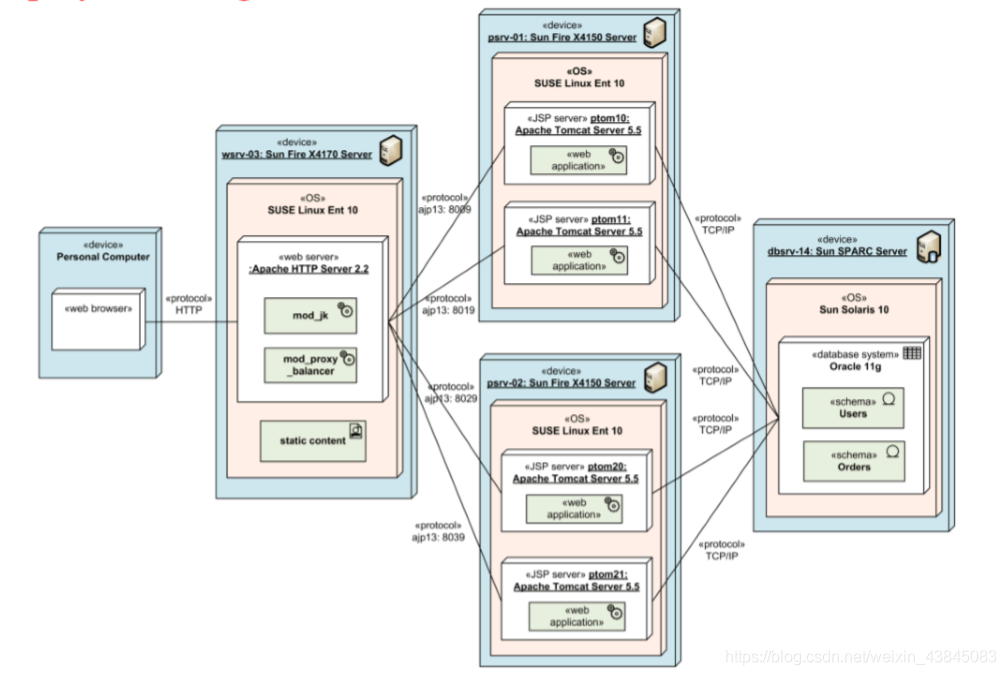

⇒ Deployment diagram in UML

8.Run-time，period,component-level
⇒ Event log :事件日志（构件/系统层面）
⇒ Execution tracing（代码层面）
