带着问题去学习，事半功倍~

一：背景

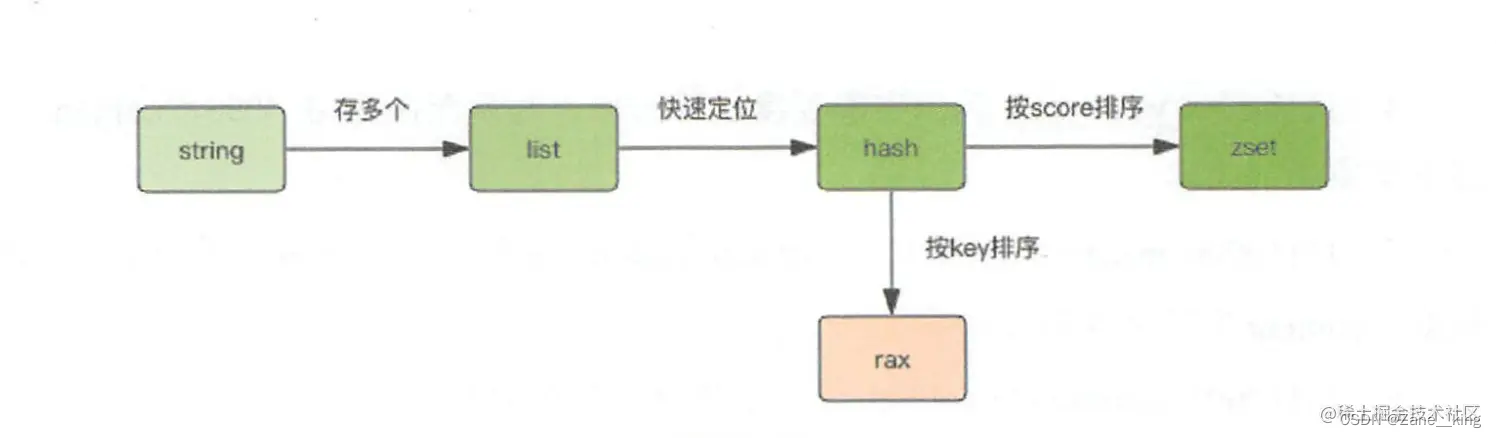

Redis5 引入了一个新的数据结构，为raxNode。
Redis1 是基础
Redis2 提供高可用方案
Redis3 集群实现
Redis4 持久化机制
Redis5 新类型和模块
取自B站Redis大神的：参考代码可看：https://www.bilibili.com/video/BV1mN411B7gU/?spm_id_from=333.788.top_right_bar_window_history.content.click&vd_source=282955649f92cc8793739db9b1769bef：
写了一份读书笔记
raxNode和listpack可阅读博客：https://blog.youkuaiyun.com/cainiao1412/article/details/122565048
raxNode是为了stream数据结构，实现消息队列数据结构。
本期先介绍Redis5的新特性。

二：C/Redis的基础知识

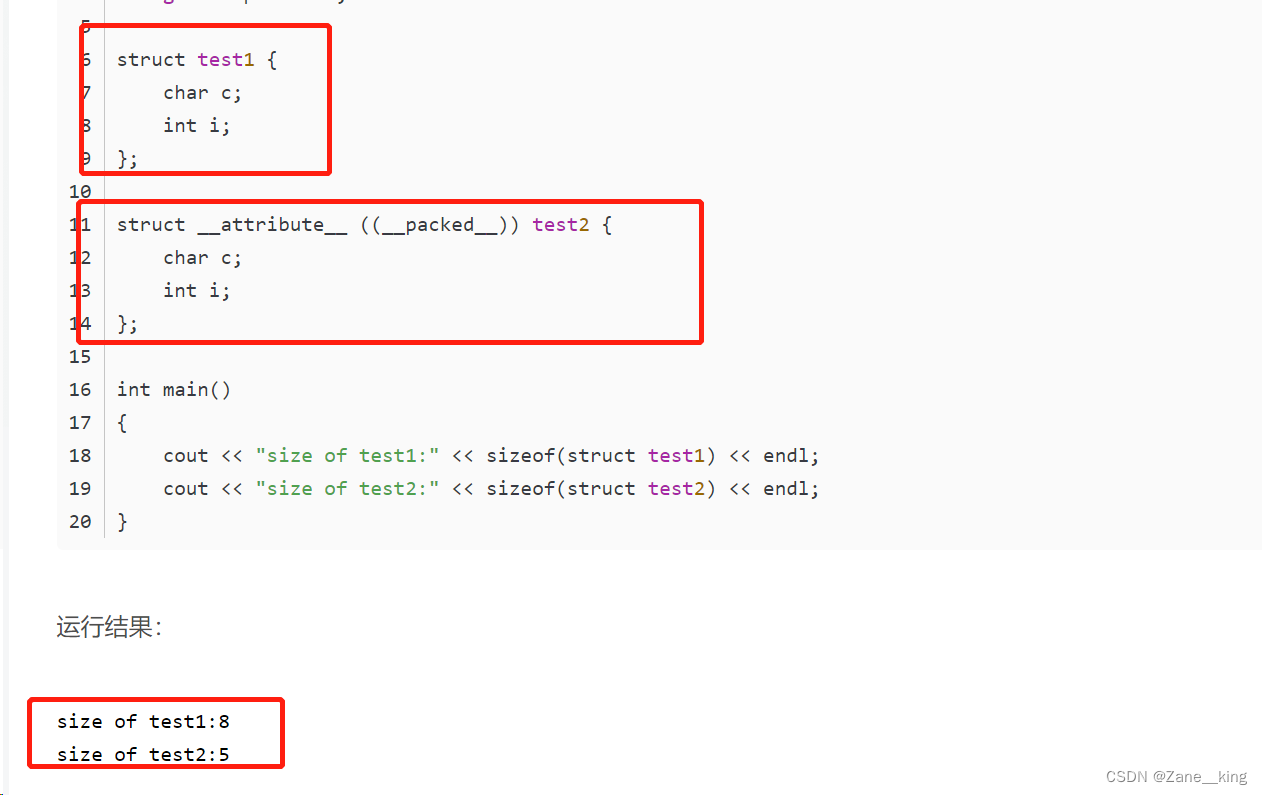

2.1 结构体声明当中 attribute ((packed))关键字

参考博客：https://blog.youkuaiyun.com/tianya_lu/article/details/108747234
C++ __attribute__ ((__packed__))的作用
redis的sds就是用到了这样的数据结构。能起到压缩内存大小的作用。

2.2 Redis对象

参考博客：
https://www.cnblogs.com/MrLiuZF/p/15005424.html
https://zhuanlan.zhihu.com/p/382296964?utm_id=0

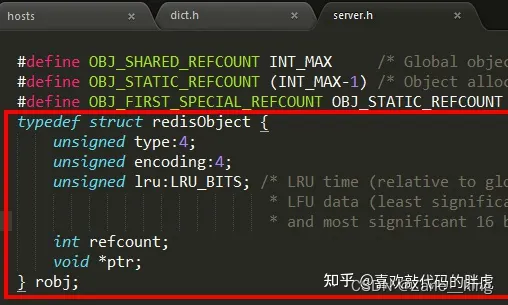

redis所有对象都是由redisObject进行包装。每一个value都是由redisObject封装而成的。key是字符串。
redis的对象结构

2.3 size_t

size_t 是一个 unsigned X 类型，这里的 X 可以是 char ，int ，long ，long long 等等，因此 size_t 的最大值是根据实际情况而改变的，定义是他能容纳当前系统所能定义的数据的最大尺寸值，比如定义一个包含 4G 个元素的 char 数组。

2.4 (raxNode*)n+1

这里指针+1，其实加的是sizeof(raxNode)的长度

2.5 C++内存对齐

参考博客：https://zhuanlan.zhihu.com/p/600487301?utm_id=0

三：raxNode学习

https://www.cnblogs.com/cquccy/p/14268049.html
https://blog.youkuaiyun.com/cainiao1412/article/details/122565048

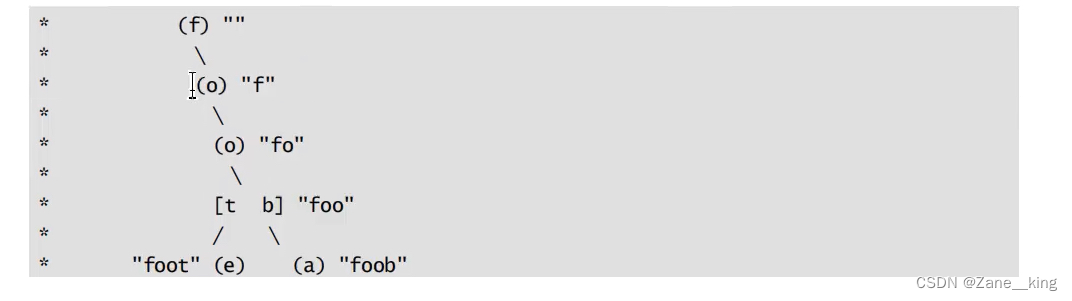

在这里插入图片描述

问题1：raxStack如果分配元素超过了max_items，会怎么处理？
调用rax_malloc（sizeof(void*）ts->max_items2)
memcpy(ts->stack, ts->static_items,sizeof(void)ts->max_items*2)

问题2：分配内存后，能保证原来的数组地址和当前的数组地址是同一个吗？
不一定。如果是rax_realloc就是同一个，如果rax_malloc是不同一个。

问题3：raxStack栈里面每个元素存储的是什么？
对象指针。

问题4：为什么要一开始复制ts->stack = ts->static_items
static_items地址和ts->stack一开始一样，达到32长度后会判断，认为需要重新开辟地址空间。

问题5：raxNode存储的大小有多大？
在这里插入图片描述
4B，柔性数据评估不出来。

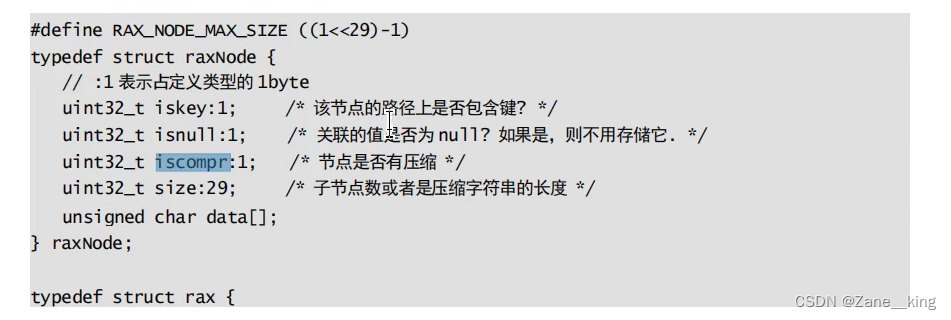

问题6：rax/raxNode数据结构是什么？
typedef struct rax {
raxNode* head; //头结点
uint64_t numele; //元素个数
uint64_t numnodes //节点个数
}
typedef struct raxNode {
uint32_t iskey:1
uint32_t isnull:1
uint32_t iscompr:1;
uint32_t size:29 //子节点数或者是压缩字符串的长度
usigned char[] data;
}

问题7：元素个数和节点个数分别指的是什么？
rax是一颗树
numele代表有多少k-value数据。
numnodes代表有多少个树结构的节点。

问题8：rax结构占用多少个字节？
64位寻址，指针8B
总和为24B

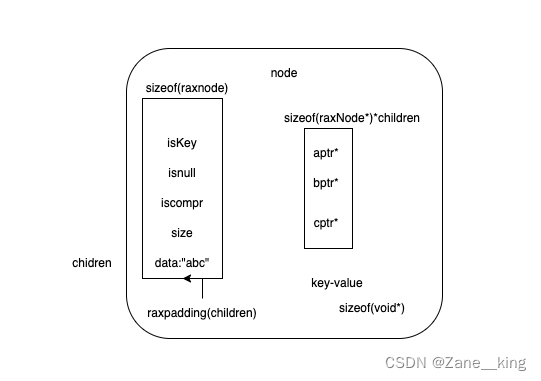

问题9：raxNewNode中的nodesize是怎么计算的，含义是什么？
创建一个rax节点。分配空间给raxNode（基数树节点）
raxNode本身头结点长度（4B） + children字符大小（size_t）+ children的raxpadding（字节对齐） + sizeof(raxNode*)children（指向子节点的指针）数量，和保存value值指针的(void)（8B）
假设有三个子节点 a b c
那么node -> data = “abc”
每一个子节点数就等于data的字符数。

总体四个部分：
第一部分：4个字节
第二部分：数据部分n->data + rax_padding(n->data)
第三部分：子节点的地址数组 Aptr Bptr Cptr
第四部分：额外数据 sizeof(void)(value值)
sizeof(raxNode) + n->size + rax_padding(n->size) + sizeof(void) + sizeof(raxNode)*(n->size)
是否有值，通过n->iskey来判断。
问题10：raxNewNode和raxNew什么区别？
假设有三个子节点 a b c
那么node -> data = “abc”
每一个子节点数就等于data的字符数。

问题11：一个整数v，v + raxpadding(v) 占用多少字节？
字节对齐，保证都是8字节为单位，
4+8*n。

问题12：压缩节点和普通节点有什么区别？
压缩节点只有一个子节点。
通过n->iscompr来判断是否压缩。
并且n->size不代表子节点个数。代表压缩的字符串的长度

问题13：n->data长度怎么计算?
n->data = n->size + rax_padding(n->size)

问题14：raxNodeCurrentLength，这个宏的含义是什么？
就是计算四个部分的长度。

问题15：raxNodeLastChildPtr，这个宏的含义是什么?
求raxNode最后一个节点的地址
(char*)(n) + raxNodeCurrentLength(n) - sizeof(raxNode*) - ((n) - >iskey && !(n -> isnull)) ? sizeof(void*) : 0

问题16：raxNodeFirstChildPtr，这个宏的含义是什么?
第一个子节点
n->data + n->size + rax_padding(n->size)

问题17：*raxReallocForData(raxNoden, voiddata) 宏是做什么的？
分配一个sizeof(void*)即可
rax_realloc(n, curlen + sizeof(void*))

问题18：n->data保存的是什么值
n->data 保存指针的指针

问题19：raxSetData和raxGetData的作用是什么？
比较简单，直接对raxNode的最末尾指针添加数据。

问题20：raxAddChild添加子节点的操作是什么？
1.计算n的原始长度和增加1个子节点的长度
2.给子节点分配空间
3.给该空间分配更多空间
4.将字符插入n->data，按字典序排序

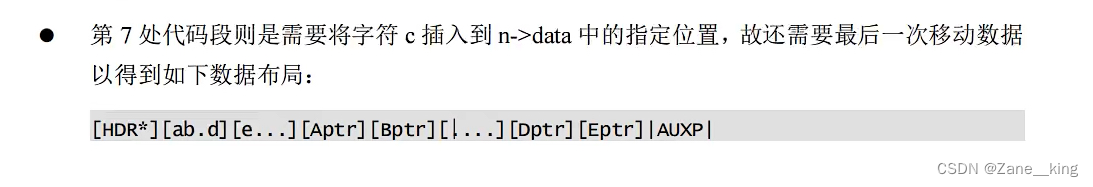

在这里插入图片描述

5.将n+curlen-sizeof(void*)的地址，挪动到n+newlen-sizeof(void*)的地址，这个是为了挪动辅助地址值。

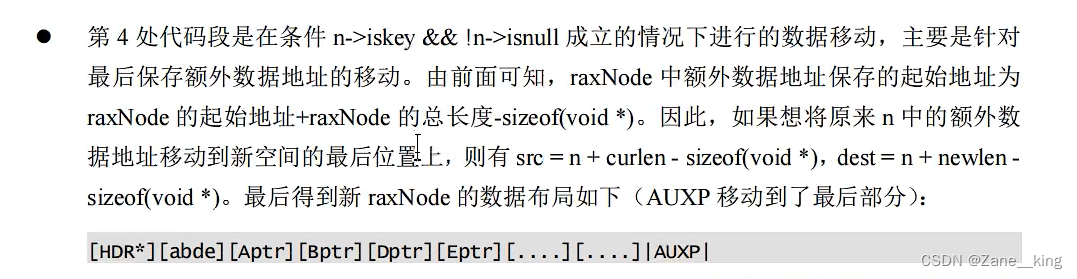

在这里插入图片描述

6.确定插入点，插入值4 + n->data + pax_padding(n->data)

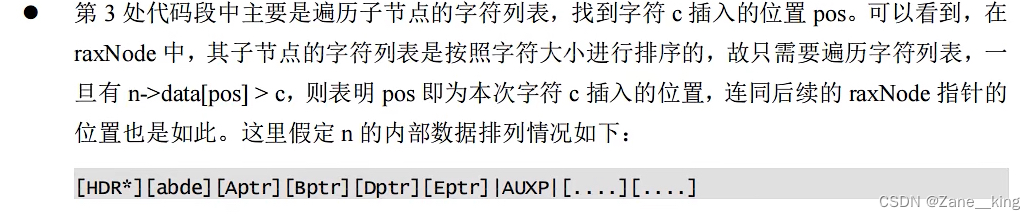

在这里插入图片描述

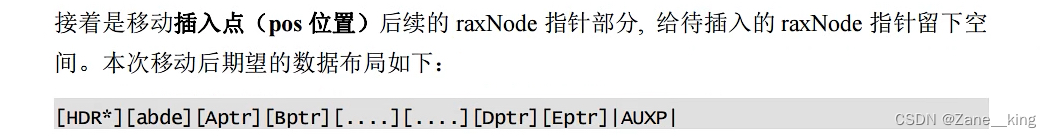

挪动了src = n->data + n->size + raxpadding(n->size)+sizeof(raxnode*)pos
到dst = src + shift + sizeof(raxNode*)

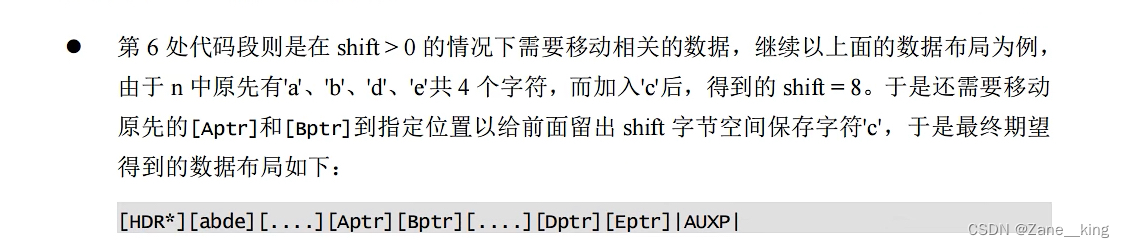

7.如果shift>0，将，多余的空间用来补充n->data

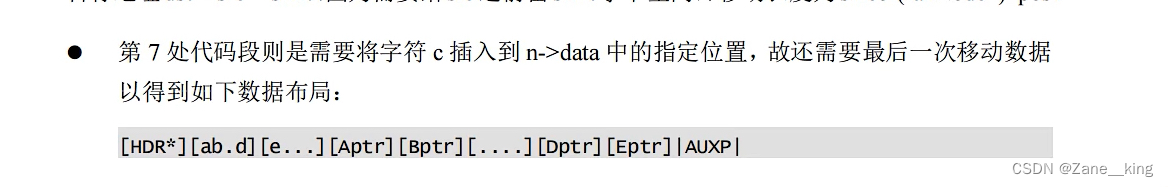

8.插入字符到n->data

9.保存子节点的指针

用memcpy保存地址值

问题21：newlen - curlen - sizeof(void*)是什么含义?shift值的可能有多少？
raxpadding后变更的大小。
有0或8

问题22：parentlLink,childptr是什么含义?
指向保存子节点地址的父节点的位置
childptr是子节点位置

问题23：压缩节点怎么创建？
压缩节点最多只有一个子节点，其他创建方式和普通节点无区别。

问题24：raxLowWalk作用是什么？

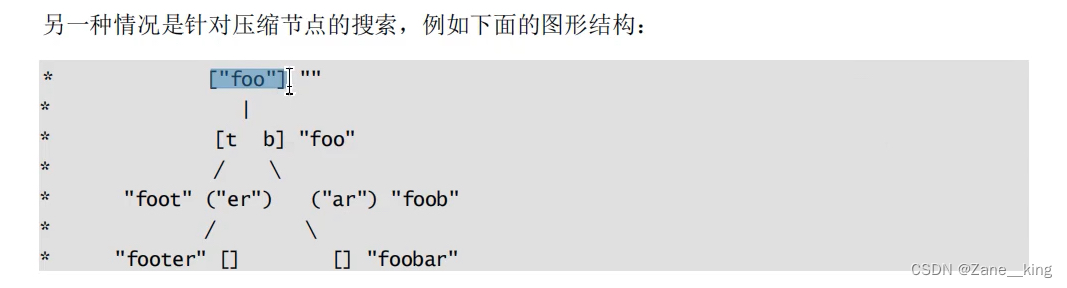

在这里插入图片描述

raxLowWalk是根据key查找对应value。

问题25：raxLowWalk中的stopNode，plink，splitpos作用是什么？
stopNode指向终止节点
plink指向终止节点的父节点
splitpos作用是压缩节点终止在哪个字符串位置

问题26：raxLowWalk中寻找key一共分为几步？
1.根据key查找字符串匹配？（压缩节点只要有一个匹配不上就Break，非压缩节点遍历i）
2.对于普通节点raxNode + j 移动，获得指向下一个节点的指针。

问题27：raxFind()和raxLowWalk什么区别？
raxFind内调用了raxLowWalk，他是直接获取key的对应的数据。
raxLowWalk返回对应的节点的地址

问题27：raxFind()为什么raxNotFound有一个条件：h->iscompr && splitpos !=0 ?
是因为它是压缩节点，压缩字符串匹配第一个字符成功，splitpos代表是开始，只要存在匹配>0，说明压缩节点匹配了一半，不符合条件。

问题28：raxGenericInsert函数分为哪几步
1.raxLowWalk判断raxTree中是否含有该key
1.1 如果有该key，但是没有value，那么分配一个空间。分配到parentlink当中。
1.2 如果有，用新的地址覆盖掉原来的key-value数据。raxSetData
后面有5种情况
第一种情况，原本key中间是一个压缩节点。此时1压缩节点=3压缩+1普通
第二种情况，匹配的key是最后一个节点。此时变成1压缩节点=2压缩+1普通
第三种情况，插入key是最后一个节点，此时变成1压缩节点=3压缩+1普通
第四种情况，插入的key是一开始就匹配不到，此时1压缩节点 = 2压缩+1普通
第五种情况，插入的key是包含在已有的key之后，此时1压缩节点=2压缩

问题29：为什么需要保存*next指针？
保存原有的下个子节点的地址

问题30：假设有一个字符串：“abcdef”，从字符d开始异化，该如何切分？
j = 3
h->size=6
postfixlen = h->size - j - 1，代表需要再建一个压缩节点长度
所以由一个压缩节点，变为1压缩（长度为3） + 1普通（长度为2） + 2压缩（长度2、和添加长度）的节点。如果从f开始切割，那么只有1压缩+1普通。对应第一种情况。
如果是从f开始异化，但是只异化一个字符，那么变为1压缩（长度为5） + 1普通（长度为2）+ 1压缩（长度为添加长度）
j代表切割点。

问题31：splitNode、trimmed、postifx含义是？
splitNode切割节点就是问题30的异化处节点，用raxNewNode(1, split_node_is_key)来进行创建。切割节点一定会有。
trimmed代表切割前字符。如果j=0则不会创建，对应情况四。1普通（长度为2） + 2压缩（原长度-1 + 添加长度-1）
postifx代表切割后字符

问题32: splitNode用raxNewNode(1, split_node_is_key)来创建，这两个入参的含义是什么？
切割节点后面永远只有一个子节点。
split_node_is_key代表分割节点是否为一个key，只有当trimmed_len = 0

问题33：trimmed节点需要分配多少空间？
（压缩节点长度）sizeof(raxNode) + trimmed_len(data数据长度) + sizeof(raxNode*)（指向下一节点）+sizeof(void*)(如果该节点是含有value值)

问题34: parentLink作用是？
保存该压缩节点的上一个节点。将splitnode的地址赋值给parentLinK。此时parentLink不是指向原压缩节点，而是指向分割节点。

问题35: trimed节点一定会构建吗？
不一定，如果j==0，分割点是在第一个，那么就不会有trimmed节点。
trimmed节点有可能为压缩节点，也有可能为普通节点。

问题36：为什么h（整个节点）->data有数据，那么trimmed节点->data的数据和h一样？为什么Postfix一定不是key?

问题37: postfixlen=0，对应的是哪种情况？
对应情况2。
postfix一定iskey=0;

问题38:next节点的含义是什么？
原压缩节点的下一个子节点。

问题39：触发了第五种情况（ABCD => AB + CD）
h->data赋给AB原因？
data赋给CD原因？

问题40：raxNode *newh = raxAddChild(h, s[i], &child, &new_parentlink); h=newh; memcpy(parentlink,&h,sizeof(h));parentlink=new_parentlink;这一段的含义是什么？
s[i] = ‘E’，
h->data = ‘B’ 添加后变成h->data = ‘BE’，并且有Eptr指针。
newh是Eptr。 h = newh代表指向下一个节点。
memcpy(parentlink,&h,sizeof(h))代表parentlink指针的内容，变成了h，也就是parentlink保存指向h节点。
new_parentlink保存了Eptr的指向下一个子节点的指针。

问题41：[f]->“oot”->[e] -> "r"删除e后，获得的子节点样式是？
[f] -> “ootr”

问题42：给你一个footxkm，调用radixNoWalk，分析解析过程：

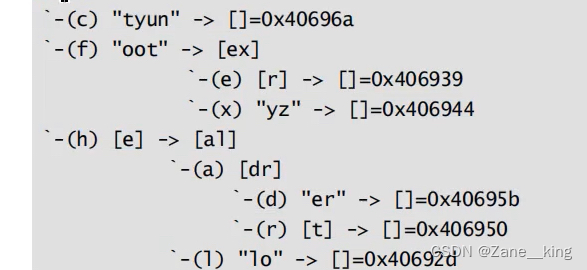

在这里插入图片描述
结构树：

i代表匹配到某一个值，所以到k就不行了，那么i=5。j是匹配压缩节点位置，y不对，那么j=0;
h代表终止节点h->data = "yz” h为“yz”压缩节点的地址。
parentlink代表终止节点的前一个指向 parentlink= [ex]的x指针。
