UML类图详解

本文摘自《大话设计模式》

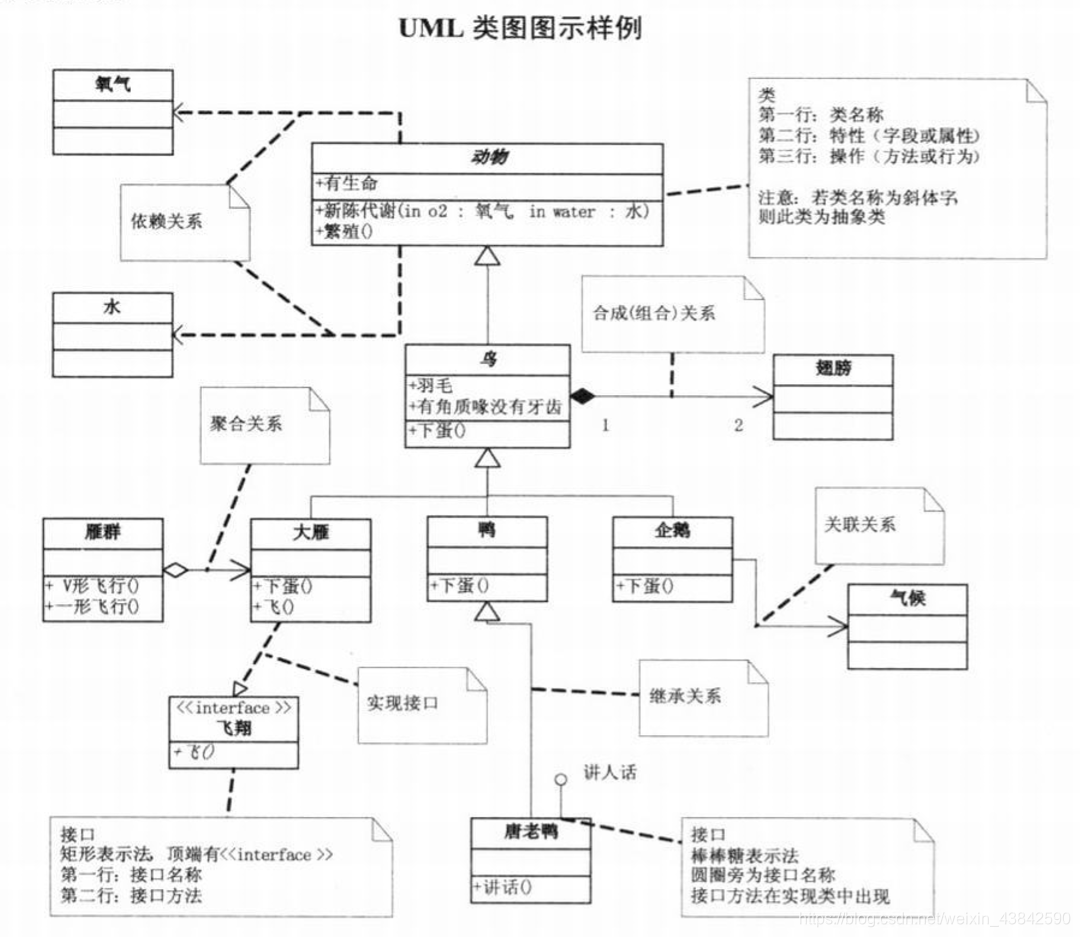

1.类图分三层

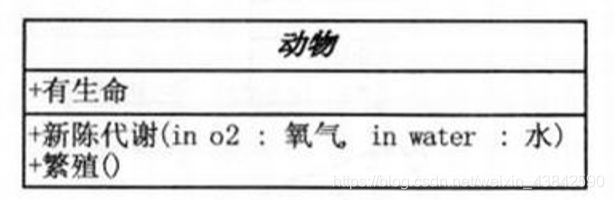

第一层  类名称(若是抽象类,斜体)

第二层  类属性
第三层  类方法

2.符号

+ public

- private

# protected

3.接口图

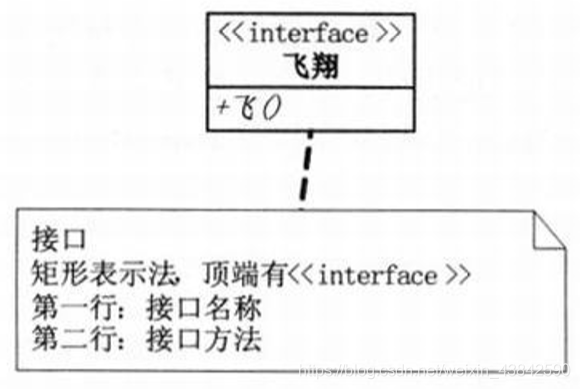

矩形表示法

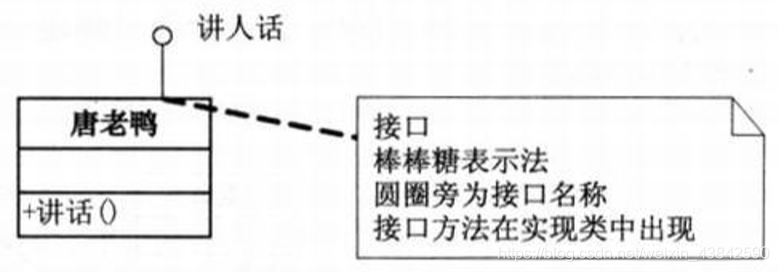

棒棒糖表示法

4.继承

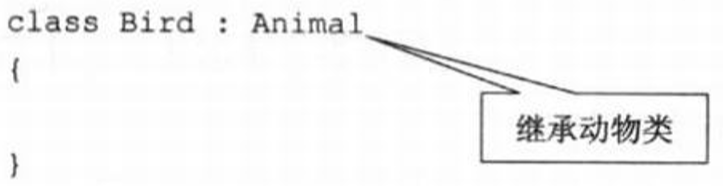

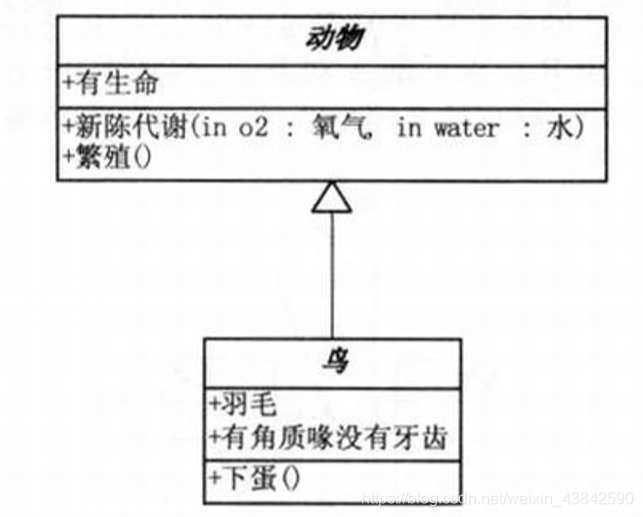

空心三角形+实线

5.实现接口

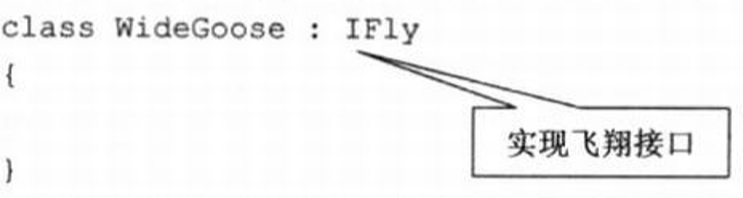

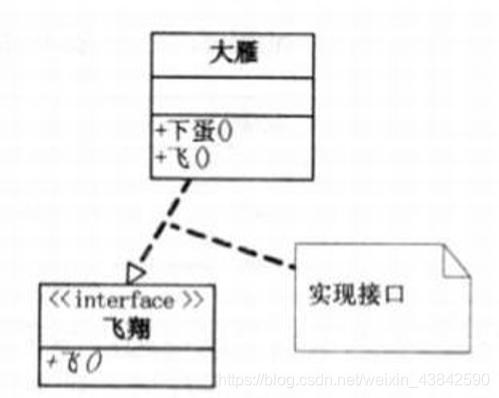

空心三角形+虚线

6.关联(association)

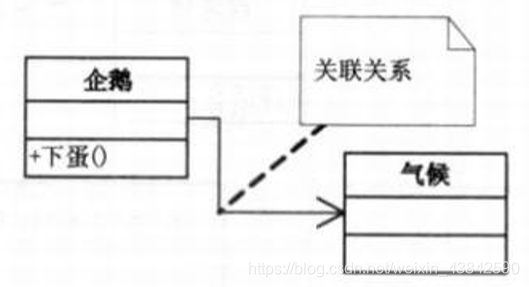

实线箭头

7.聚合(Aggregation)

A对象可以包含B对象,但B对象不是A对象的一部分

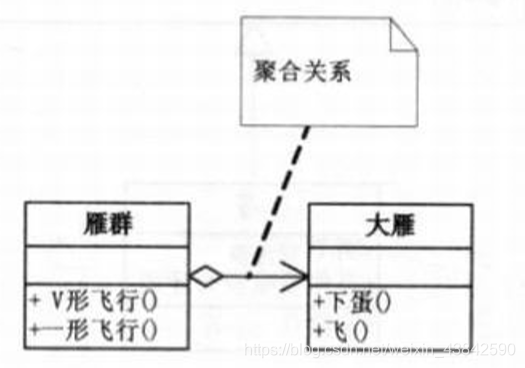

空心棱形+实线箭头

8.合成/组合(Composition)

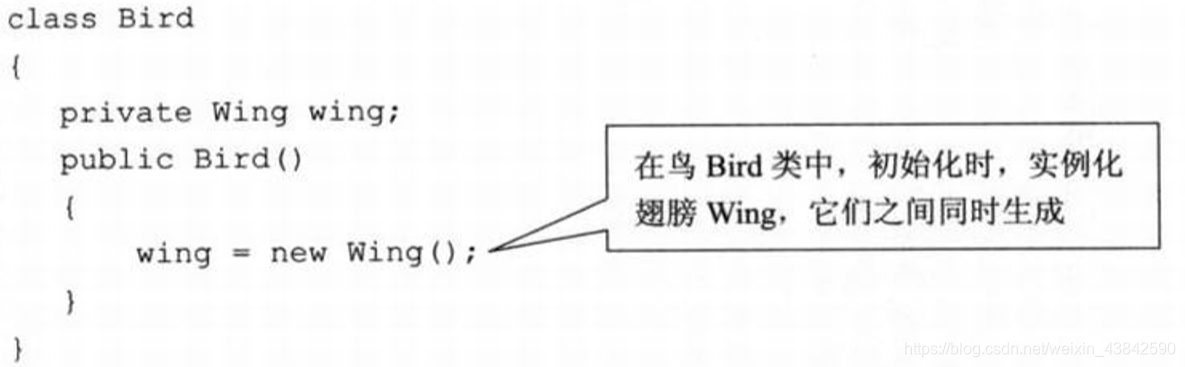

俩者不可分割,部分与整体的关系

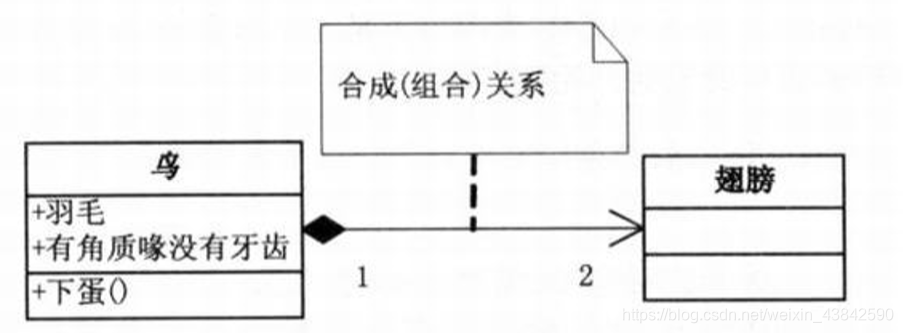

实心棱形+实线箭头

9.依赖(Dependency)

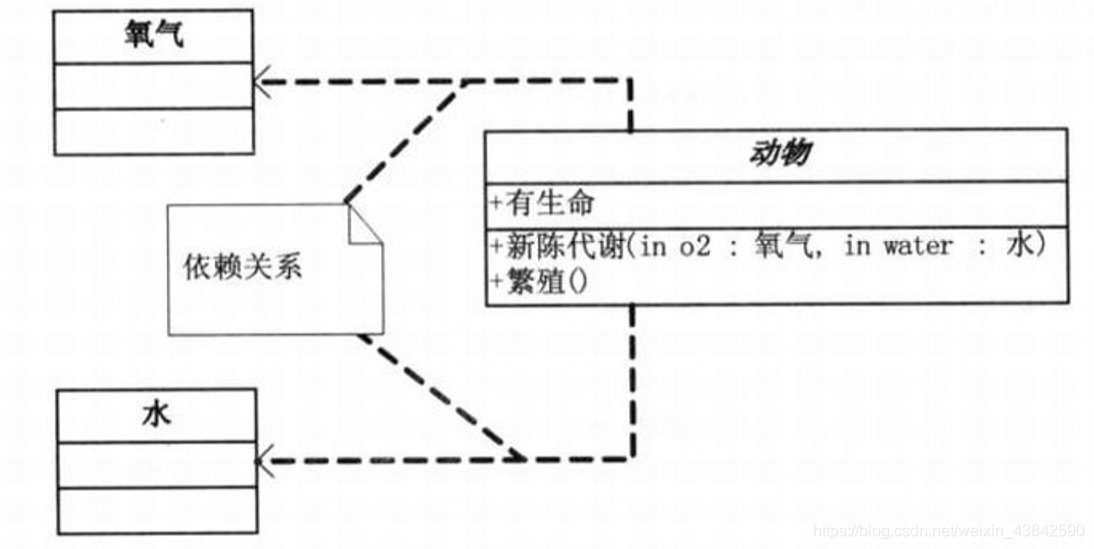

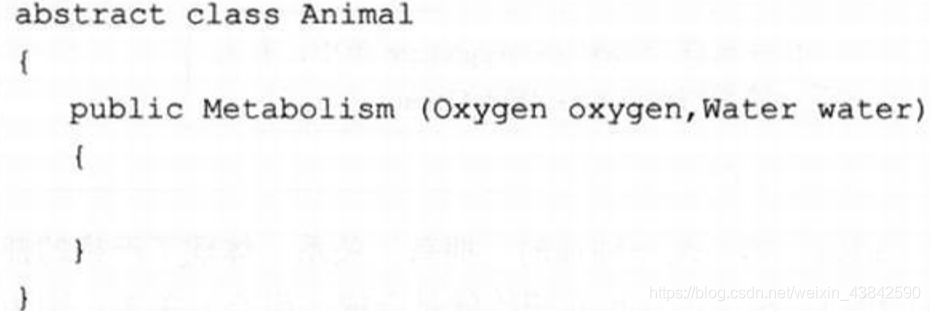

虚线箭头
