利用Global Mapper处理正摄卫片

已于 2022-06-14 17:02:47 修改
阅读量9.9k 收藏 18
点赞数 4
CC 4.0 BY-SA版权
分类专栏： GIS 航飞 文章标签： Global Mapper 卫片 其他 经验分享
于 2020-03-05 08:41:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_43834652/article/details/104667491
本文详细介绍了如何使用Global Mapper去除正摄卫片的黑框、参照其他卫片纠正坐标不正确的卫片以及从DEM导出高程点文件。通过设置透明度、图像校正和高程网格导出等步骤，实现卫片处理和坐标校正。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、利用Global Mapper去除正摄黑框

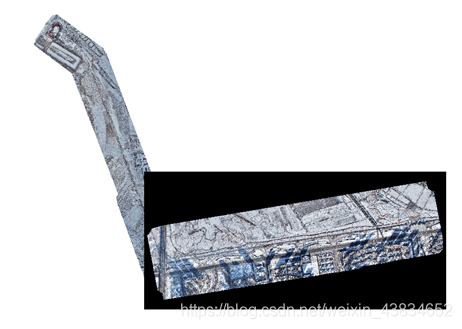

如下，不加修改的正摄会自带黑色边界的黑框。利用Global Mapper可以快速透明化黑色边框。
在这里插入图片描述
若是采用大疆制图分块计算出的卫片，后续需要进行多个卫片的拼接，但直接在Global Mapper中拼接，不同块之前黑色边框会重叠，因此更需要透明化黑色边框*

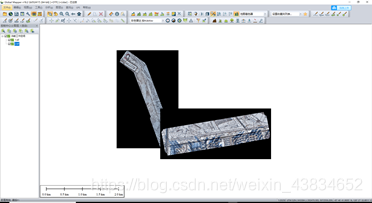

1、 将多个分块的卫片加载到同一个GM中
在这里插入图片描述

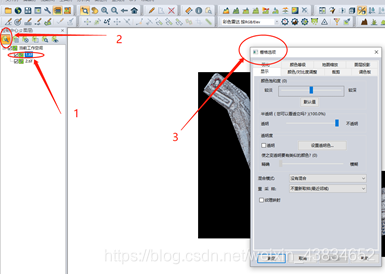

2、 左侧工作空间中选中某一块卫片，再选择图层选择的栅格选项。
在这里插入图片描述

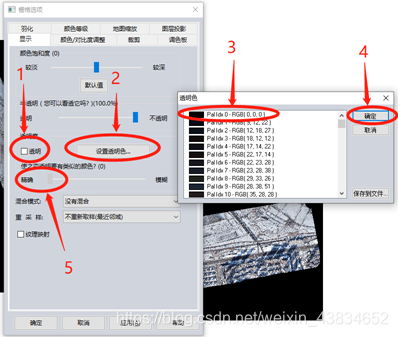

3、 对栅格选项中透明度选项进行设置，勾选透明度选项，设置RGB（0，0，0），下方滑块选择精确。
在这里插入图片描述

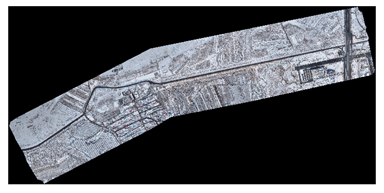

4、 最后确定栅格选项，所选中卫片的黑色边框则被精确透明化，依次对其他卫片进行操作。
在这里插入图片描述

二、利用Global Mapper参照其他有坐标的卫片纠正坐标不正确的卫片
