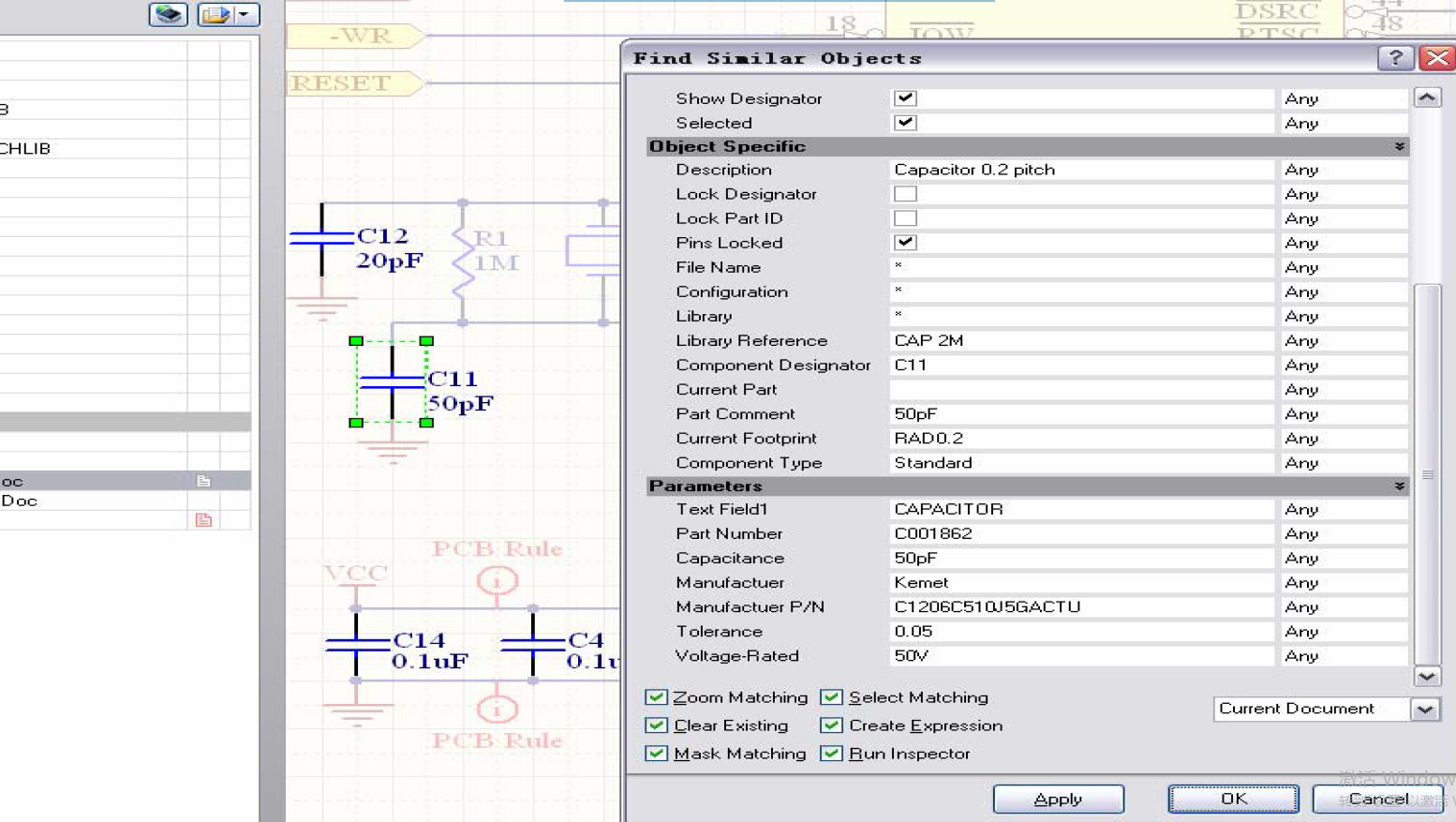

Altium Designer 提供了非常强大搜索修改功能，有 List 和 Inspector 等对话框，可以在原理图或PCB 文件中对器件进行集体修改。在原理图文件中,左键选中器件，右键点击，在拖出的菜单里左键选中Find Similar Objects, 则出现选中界面，

在这个界面里，所有的选项都可以设置为约束条件来进行查找，比如，在 Description行，在ANY 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK，就可以找出所有同一个描述的器件；Current Footprint 行箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个封装的器件；Part Comment 行箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个注释的器件，等等，如此设置可以进行各种各样的搜索。
点击 OK 以后，就会跳出搜索结果界面。如下图所示，

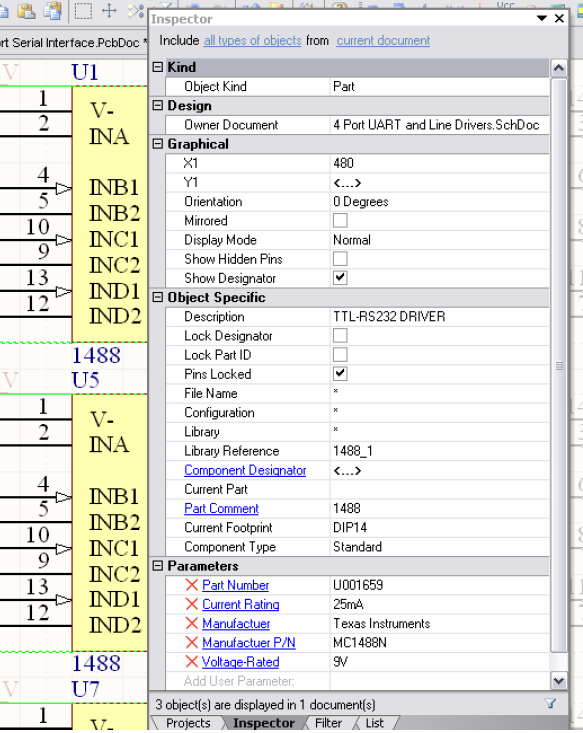

如图所示，这是以Part Comment 为条件找到的三个符合条件对象，这时，如果我想一起修改着三个器件的属性，比如说封装，只要将DIP14 改为SOP14，然后在Inspector 界面其他地方左键点击，则修改就有效了。

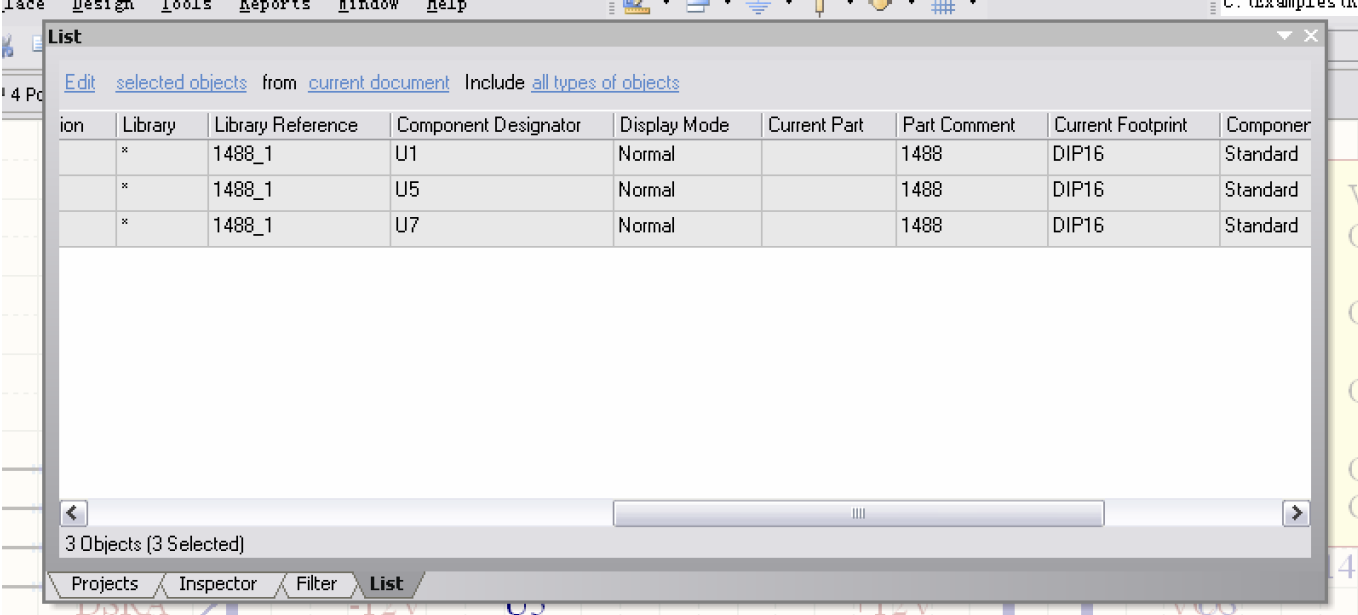

如果要一个个修改的话，可以左键点击 View\Workspace Panel\SCH\List,则进入列表界面，如下图所示，在列表界面里就可以一个个对所选的器件进行修改。

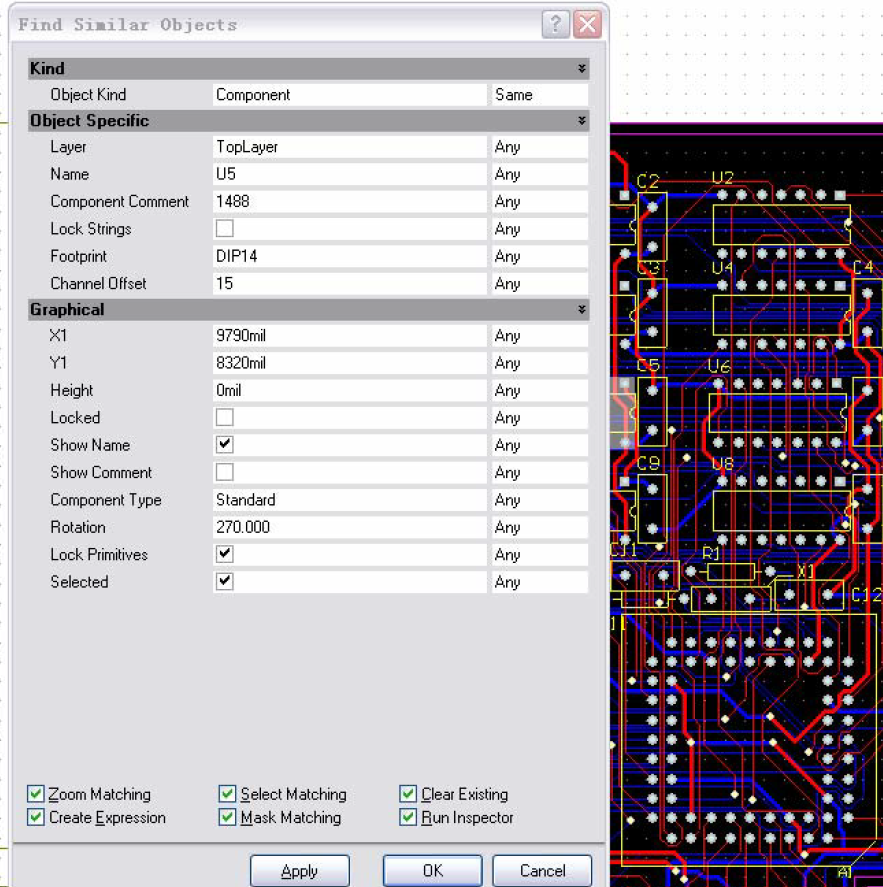

在 PCB 文件中 ,左键选中器件，右键点击，在拖出的菜单里左键选中Find Similar Objects,则出现选中界面

在这个界面里，所有的选项都可以设置为约束条件来进行查找，比如，在 Current Footprint 行，在Any 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK，就可以找出所有同一个封装的器件； Part Comment 行在Any 栏里点一下，在Any 旁的箭头的选项中选为SAME，点击OK 这样就可以找出所有同一个注释的器件，等等，如此设置可以进行各种各样的搜索。
点击 OK 以后，就会跳出搜索结果界面。如下图所示，

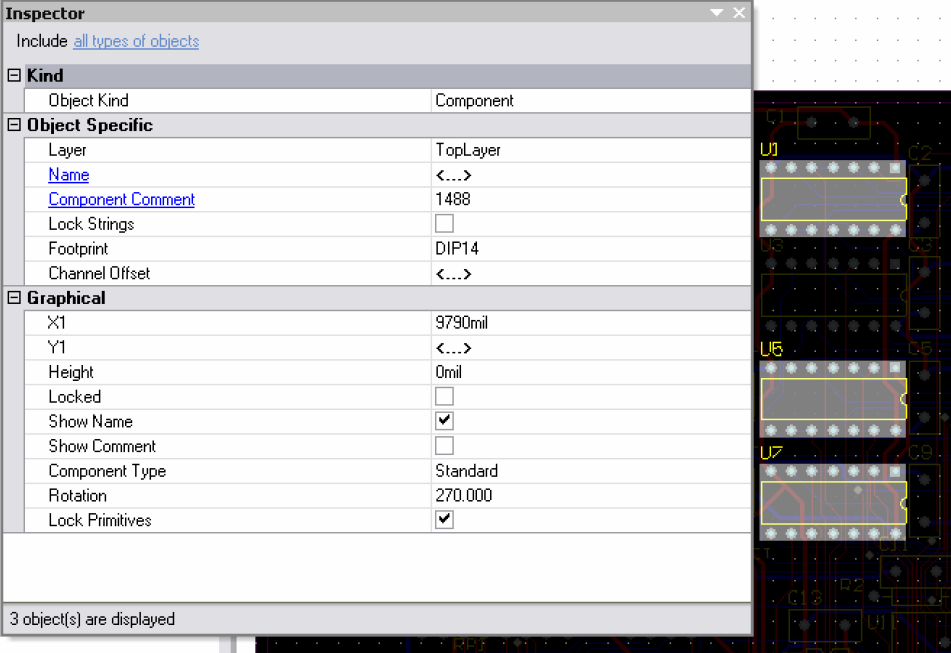

如图所示，这是以Part Comment 为条件找到的三个符合条件对象，这时，如果我想一起修改着三个器件的属性，比如说封装，只要将DIP14 改为SOP14，然后在Inspector 界面其他地方左键点击，则修改就有效了,这时，软件就在库里找新的封装来代替现有的封装。

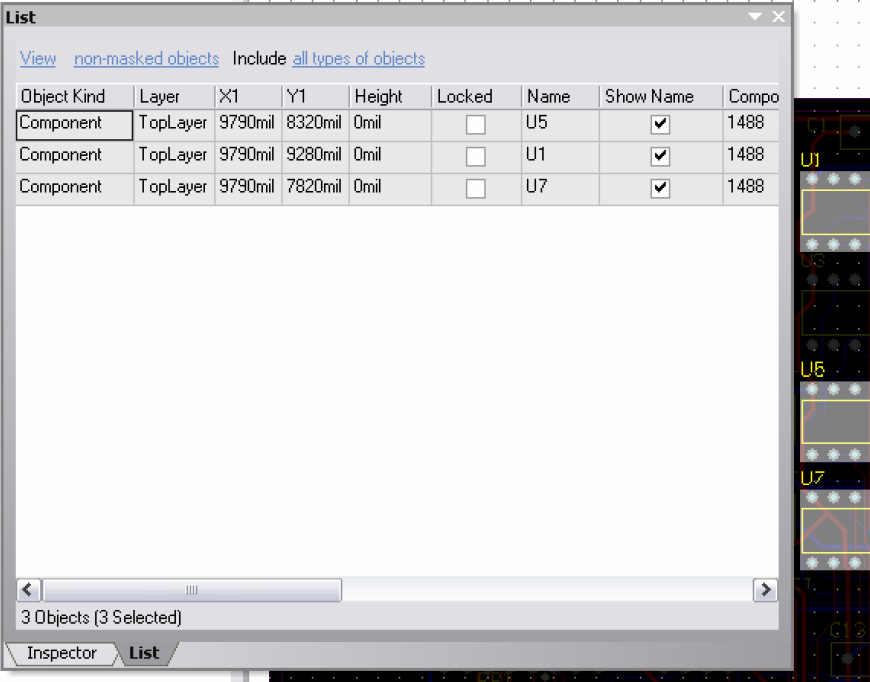

如果要一个个修改的话，可以左键点击 View\Workspace Panel\PCB\List,则进入列表界面，下图所示，在列表界面里就可以一个个对所选的器件进行修改。
