GD32手把手教你移植FlashDB(片外Flash) -- 2.FlashDB移植

GD32手把手教你移植FlashDB(片外Flash) – 1.FlashDB-sfud移植
GD32手把手教你移植FlashDB(片外Flash) – 2.FlashDB移植
GD32手把手教你移植FlashDB(片外Flash) – 3.FlashDB使用

示例代码: https://gitee.com/ljmRD/GD32F427_FlashDB

1.移植FlashDB

片外Flash使用的是fal_flash_sfud_port.c

2.开始修改

这时候编译会报一大堆的错误

1.修改fdb_cfg.h

外部Flash 填写 1

#define FDB_WRITE_GRAN          1

2.修改fal_cfg.h

#ifndef _FAL_CFG_H_
#define _FAL_CFG_H_

#define FAL_DEBUG 1
#define FAL_PART_HAS_TABLE_CFG

#define NOR_FLASH_DEV_NAME "norflash0"

extern struct fal_flash_dev nor_flash0;

/* flash device table */
#define FAL_FLASH_DEV_TABLE \
    {                       \
        &nor_flash0,        \
    }
/* ====================== Partition Configuration ========================== */
#ifdef FAL_PART_HAS_TABLE_CFG
/* partition table */
#define FAL_PART_TABLE                                                                  \
    {                                                                                   \
        {FAL_PART_MAGIC_WORD, "KVDB", NOR_FLASH_DEV_NAME, 0, 1024 * 1024, 0},           \
        {FAL_PART_MAGIC_WORD, "TSDB", NOR_FLASH_DEV_NAME, 1024 * 1024, 1024 * 1024, 0}, \
    }
#endif /* FAL_PART_HAS_TABLE_CFG */

#endif /* _FAL_CFG_H_ */

3.fal_flash_sfud_port.c

#define FAL_USING_SFUD_PORT // 1.手动添加

struct fal_flash_dev nor_flash0 =
    {
        .name = FAL_USING_NOR_FLASH_DEV_NAME, // Flash 设备的名字
        .addr = 0,                            // 对 Flash 操作的起始地址
        .len = 16 * 1024 * 1024,              // Flash 的总大小(16MB)
        .blk_size = 4096,                     // Flash 块/扇区大小
        .ops = {init, read, write, erase},    // Flash 的操作函数。 如果没有 init 初始化过程，第一个操作函数位置可以置空
        .write_gran = 1                       // 设置写粒度(nor flash: 1 bit/   stm32f4: 8 bit/ stm32f1: 32 bit/    stm32l4: 64 bit)
};

sfud_dev = sfud_get_device(SFUD_W25Q128_DEVICE_INDEX); // 2.修改这里

4.fal_def.h日志输出(根据自己的需求修改)

到此编译应该是没有报错的了
在main()里面执行

#include "sfud.h"
#include "fal.h"
int main(void)
{
    sfud_init(); // 初始化sfud
    fal_init();  // 初始化fal
}

输出的日志

5.注意事项

6.细节说明

FDB_WRITE_GRAN是一个很重要的参数,如果你没设置对,运行的时候就会报各种错误

#define FDB_WRITE_GRAN         1

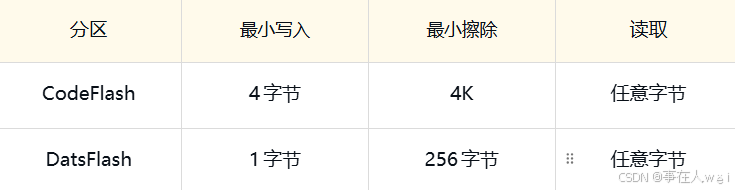

对于Flash我们需要知道它的一些基本参数,上面的最小写入就是和FDB_WRITE_GRAN有挂钩
最小写入 = 4字节 —> FDB_WRITE_GRAN = 32bit
最小写入 = 1字节 —> FDB_WRITE_GRAN = 8bit

演示一个错误示例,我使用的是最小写入=4字节的flash,但是设置FDB_WRITE_GRAN = 8bit(1字节)

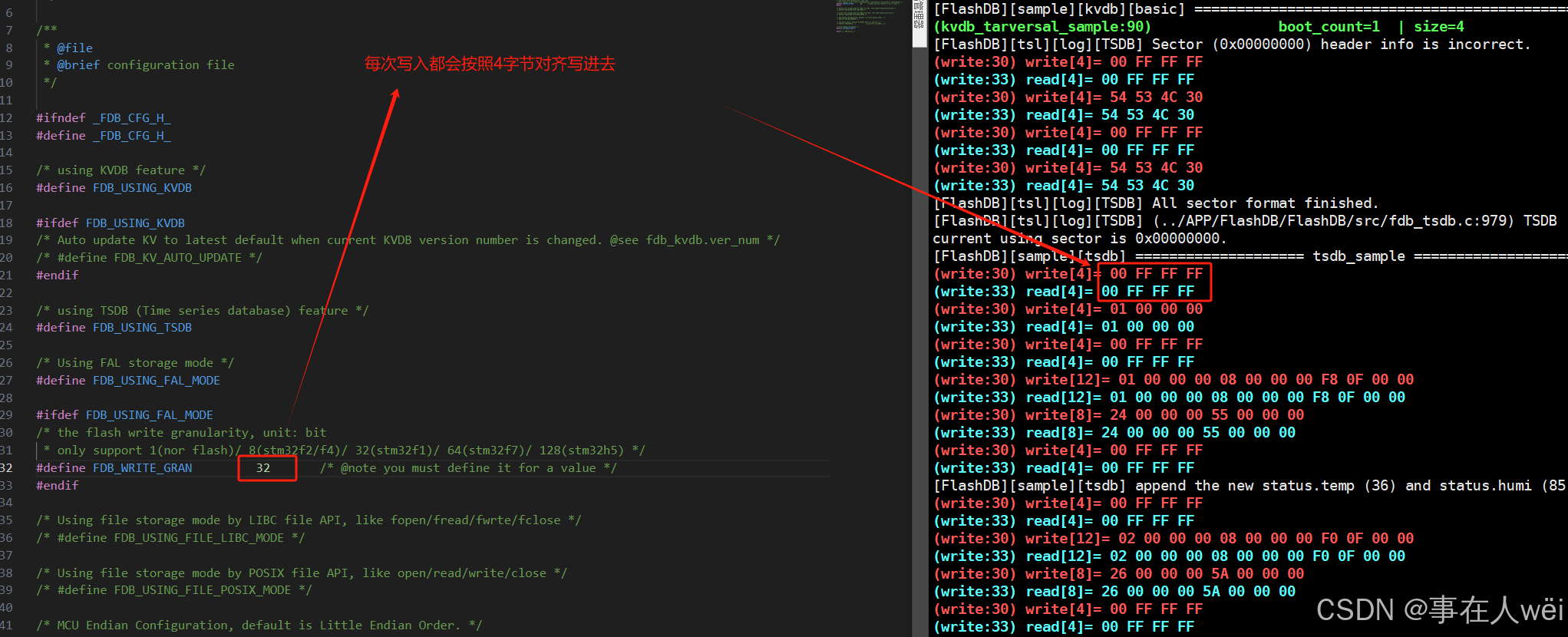

正确示例:
