Graph-Based Image Segmentation图像分割算法

- 算法简介

该算法是2004年由Felzenszwalb发表在IJCV上的一篇文章，主要介绍了一种基于图表示（graph-based）的图像分割方法。图像分割（Image Segmentation）的主要目的也就是将图像（image）分割成若干个特定的、具有独特性质的区域（region），然后从中提取出感兴趣的目标（object）。而图像区域之间的边界定义是图像分割算法的关键，论文给出了一种在图表示（graph-based）下图像区域之间边界的定义的判断标准（predicate），其分割算法就是利用这个判断标准（predicate）使用贪心选择（greedy decision）来产生分割（segmentation）。该算法在时间效率上，基本上与图像（Image）的图（Graph）表示的边（edge）数量成线性关系，而图像的图表示的边与像素点成正比，也就说图像分割的时间效率与图像的像素点个数成线性关系。这个算法有一个非常重要的特性，它能保持低变化（low-variability）区域（region）的细节，同时能够忽略高变化（high-variability）区域（region）的细节。这个性质很特别也很重要，对图像有一个很好的分割效果（能够找出视觉上一致的区域，简单讲就是高变化区域有一个很好聚合（grouping），能够把它们分在同一个区域），这也是为什么那么多人引用该论文的原因吧。

- 一些相关概念

1、图的基本概念
图：是由顶点集V（vertices）和边集E（edges）组成，表示为G=(V,E)，顶点v∈V，在本文中即为单个的像素点，连接一对顶点的边（vi，vj）∈E具有权重w（vi，vj），本文中的意义为顶点之间的不相似度，所用的是无向图。
树：特殊的图，图中任意两个顶点，都有路径相连接，但是没有回路。如上图中加粗的边所连接而成的图。如果看成一团乱连的珠子，只保留树中的珠子和连线，那么随便选个珠子，都能把这棵树中所有的珠子都提起来。如果，i和h这条边也保留下来，那么h,I,c,f,g就构成了一个回路。
最小生成树（MST, minimum spanning tree）：特殊的树，给定需要连接的顶点，选择边权之和最小的树。上图即是一棵MST

本文中，初始化时每一个像素点都是一个顶点，然后逐渐合并得到一个区域，确切地说是连接这个区域中的像素点的一个MST。如图，棕色圆圈为顶点，线段为边，合并棕色顶点所生成的MST，对应的就是一个分割区域。分割后的结果其实就是森林。
2、相似性
既然是聚类算法，那应该依据何种规则判定何时该合二为一，何时该继续划清界限呢？
对于孤立的两个像素点，所不同的是颜色，自然就用颜色的距离来衡量两点的相似性，本文中是使用RGB的距离，即

对于灰度图像就只能使用亮度值了
3、全局阈值->自适应阈值
上面提到应该用亮度值之差来衡量两个像素点之间的差异性。对于两个区域（子图）或者一个区域和一个像素点的相似性，最简单的方法即只考虑连接二者的边的不相似度。

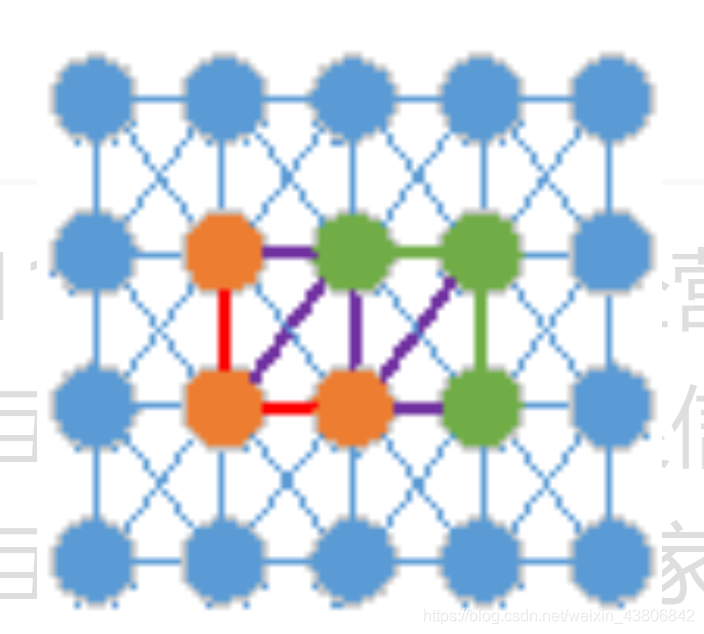

如图，已经形成了棕色和绿色两个区域，现在通过紫色边来判断这两个区域是否合并。那么我们就可以设定一个阈值，当两个像素之间的差异（即不相似度）小于该值时，合二为一。迭代合并，最终就会合并成一个个区域，这就是区域生长的基本思想：星星之火，可以燎原。

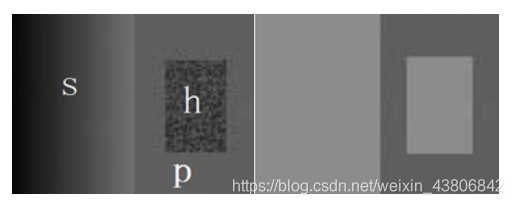

显然，上面这张图应该聚成右图所思的3类，高频区h,斜坡区s,平坦区p。如果我们设置一个全局阈值，那么如果h区要合并成一块的话，那么该阈值要选很大，但是那样就会把p和s区域也包含进来，分割结果太粗。如果以p为参考，那么阈值应该选特别小的值，那样的话，p区是会合并成一块，但是，h区就会合并成特别特别多的小块，如同一面支离破碎的镜子，分割结果太细。

显然，全局阈值并不合适，那么自然就得用自适应阈值。对于p区该阈值要特别小，s区稍大，h区巨大。

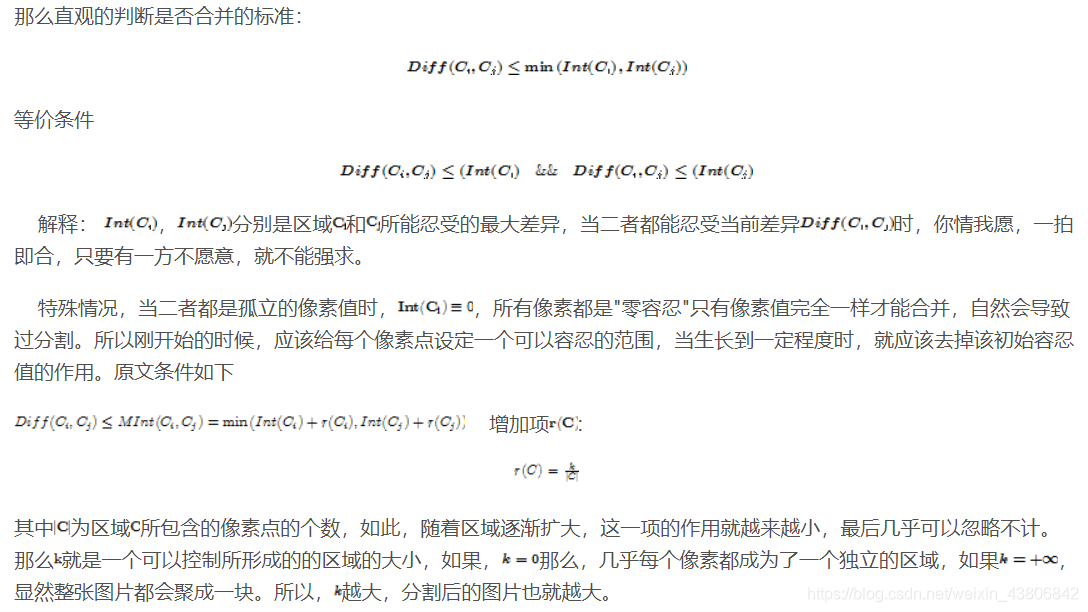

对于两个区域（原文中叫Component,实质上是一个MST,单独的一个像素点也可以看成一个区域）,本文使用了非常直观，但抗干扰性并不强的方法。先来两个定义，原文依据这两个附加信息来得到自适应阈值。

一个区域的类内差异:

可以近似理解为一个区域内部最大的亮度差异值，定义是MST中不相似度最大的一条边。
两个区域的类间差异

即连接两个区域所有边中，不相似度最小的边的不相似度，也就是两个区域最相似的地方的不相似度。

4、形状相似
前面提到的用颜色信息来聚类，修改相似性衡量标准，可以聚类成我们想要的特定形状。比如我们希望得到很多长条形的区域，那么可以用聚类后的所形成的区域的面积/周长 + 亮度值的差 衡量两个子图或者两个像素之间的相似度。因为长条形的面积/周长会比较小。

- 算法步骤

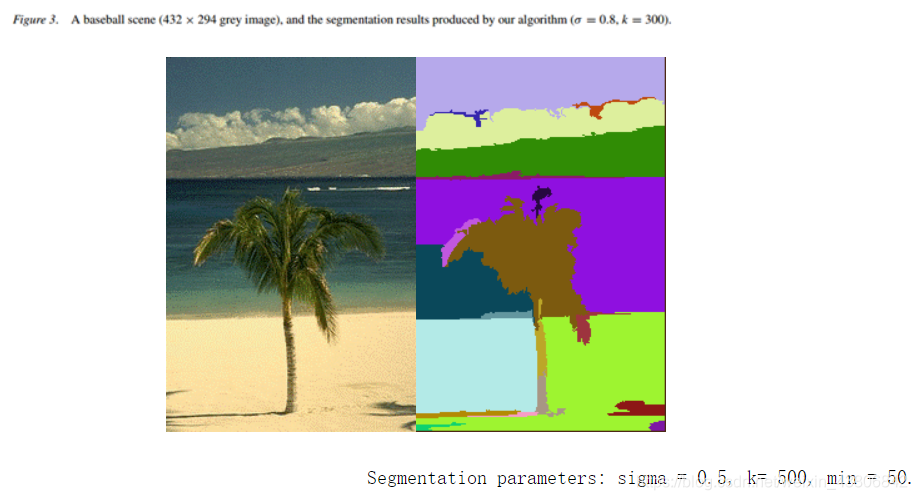

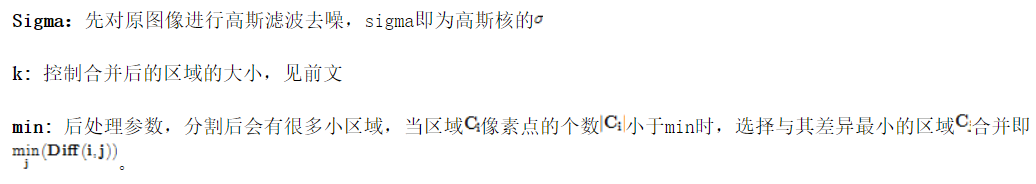

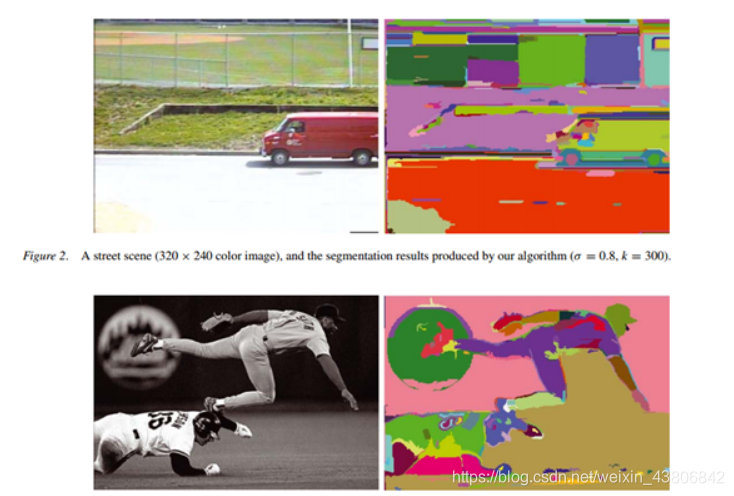

结果：
